[詳細]と[接続]ペイン([ロケーションビュー]タブ)

コンポーネントの詳細、および配線の始点/終点の情報を表示します。

検索

コマンド入力: AEPROJECT

[ロケーションビュー]タブを選択します。詳細または接続を表示するノードまたはデバイスをツリーで選択します。最上位のノードを選択すると、プロジェクト全体が表示されます。をクリックします。

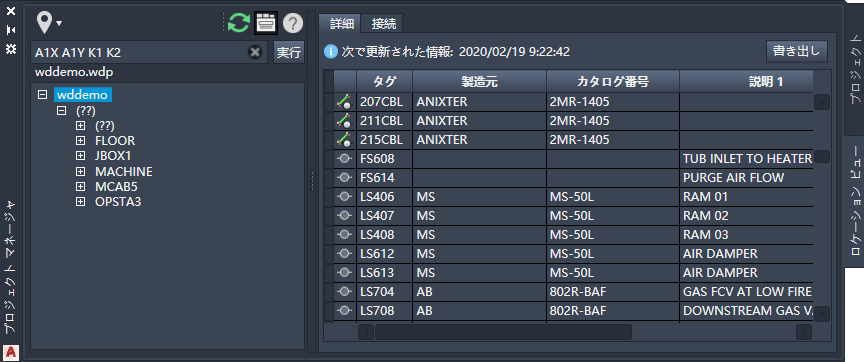

[詳細]ペイン

コンポーネントの詳細を表示します。

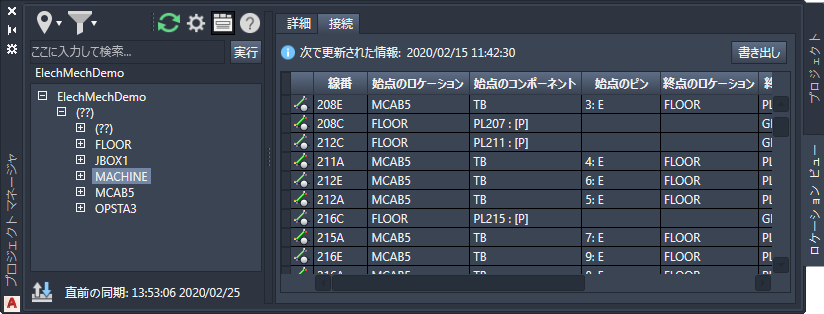

[接続]ペイン

配線および接続の情報を表示します。

オプション

次のオプションが表示されます。

[書き出し]: グリッドデータを .csv または .xls ファイルに書き出します。表示に含められている列のみが書き出されます。
: ケーブル以外のすべてのデバイスを示します。
: ケーブルを示します。

ショートカットメニューのオプション

列のラベル、行、またはセルを右クリックすると、関連するオプションを選択できるショートカットメニューが表示されます。

[表示する列]: グリッド表示に含める列をコントロールします。
注: グリッドで列の順序を変更するには、列のラベルをドラッグします。
[続き]: [表示する列]ダイアログボックスが開きます。このダイアログボックスでは、使用可能な列の完全なリストから、グリッドに含める列を選択できます。
[すべての列を既定に戻す]: グリッドを元のプログラムの設定にリセットします。
[コピー]: 選択した行およびセルをクリップボードにコピーして貼り付けます。
注: グリッド内での貼り付けはサポートされていません。
[サーフ]: マウスカーソルを合わせた行に含まれているデバイスタグの[サーフ]ダイアログボックスが開きます。

利用可能なフィールド - [詳細]ペイン

[タグ]: デバイスのタグ値です。
[製造元]: デバイスの MFG 値です。
[カタログ番号]: デバイスの CAT 値です。
[説明 1]: デバイスの DESC1 値です。
[端子台]: 端子の TAGSTRIP 値です。
[項目番号]: デバイスの ITEM 値です。
[アセンブリコード]: デバイスの ASSYCODE 値です。
[カテゴリ]: WDBLKNAM 値、コンポーネントタイプ、またはブロック名に基づいたデバイスのカタログテーブルです。
[定格 1]: デバイスの RATING1 値です。
[定格 2]: デバイスの RATING2 値です。
[端子番号]: 単一レベル端子の端子番号、マルチレベル端子の端子番号のリスト、または線番が付いている端子の線番です。
[説明 2]: デバイスの DESC2 値です。
[説明 3]: デバイスの DESC3 値です。
[装置]: デバイスの INST 値です。
[ロケーション]: デバイスの LOC 値です。

利用可能なフィールド - [接続]ペイン

グリッドの各行には、発側コンポーネントと着側コンポーネントと呼ばれる、2 つの接続コンポーネントを含めることができます。コンポーネントが発側コンポーネントとみなされるか、着側コンポーネントとみなされるかは、回路の配線シーケンスに基づきます。配線シーケンスを明示的に定義したり、[図面プロパティ]ダイアログボックスの[図面形式]タブで定義した[タグ/線番/配線シーケンスの順序]の既定の値に設定することができます。

[線番]: 配線に割り当てられている線番です。
[ワイヤ ID]: Inventor のワイヤに割り当てられている識別子です。
[始点の装置]: 発側のデバイスの INST 値です。
[始点のロケーション]: 発側のデバイスの LOC 値です。
[始点のコンポーネント]: 発側のデバイスのタグ値です。
[始点のピン]: 配線が接続される発側のデバイスのピン値です。
[終点の装置]: 着側のデバイスの INST 値です。
[終点のロケーション]: 着側のデバイスの LOC 値です。
[終点のコンポーネント]: 着側のデバイスのタグ値です。
[終点のピン]: 配線が接続される着側のデバイスのピン値です。
[ケーブル装置]: 配線のケーブルマーカーの INST 値です。
[ケーブルロケーション]: 配線のケーブルマーカーの LOC 値です。
[配線タイプ]: [配線タイプ作成/編集]ダイアログボックスで定義した配線の配線タイプです。
[配線色]: [配線タイプ作成/編集]ダイアログボックスで定義した配線の配線色です。
[配線ゲージ]: [配線タイプ作成/編集]ダイアログボックスで定義した配線の配線ゲージです。
[ケーブル]: 配線のケーブルマーカーのタグ値です。
[配線の長さ]: Inventor で定義した配線の長さです。

エレメカ

プロジェクトがエレメカの関連付けの一部である場合、特別なボタンおよびリンクステータスアイコンを使用することができます。リンクしたコンポーネントにデータの不一致がある場合は、AutoCAD Electrical ツールセットコンポーネントの行と Inventor パーツの行の 2 つの行に表示されます。相違のある値が黄色でハイライト表示されます。

[Inventor を承認]: Inventor コンポーネントの値に基づいて、選択した行またはセルのコンポーネントの値を更新します。
注: このボタンは、[接続]ペインでは使用できません。
: AutoCAD Electrical ツールセットコンポーネントが Inventor コンポーネントにリンクされていないことを示します。
: Inventor コンポーネントが AutoCAD Electrical ツールセットコンポーネントにリンクされていないことを示します。
: リンクした AutoCAD Electrical ツールセットコンポーネントと Inventor コンポーネントにデータの不一致がないことを示します。
: AutoCAD Electrical ツールセットコンポーネントが Inventor コンポーネントにリンクされているものの、データ間になんらかの不一致があることを示します。
: Inventor コンポーネントが AutoCAD Electrical ツールセットコンポーネントにリンクされているものの、データ間になんらかの不一致があることを示します。
: AutoCAD Electrical ツールセットケーブルが Inventor ケーブルにリンクされていないことを示します。
: Inventor ケーブルが AutoCAD Electrical ツールセットケーブルにリンクされていないことを示します。
: リンクした AutoCAD Electrical ツールセットケーブルと Inventor ケーブルにデータの不一致がないことを示します。
: AutoCAD Electrical ツールセットケーブルが Inventor ケーブルにリンクされているものの、データ間になんらかの不一致があることを示します。
: Inventor ケーブルが AutoCAD Electrical ツールセットケーブルにリンクされているものの、データ間になんらかの不一致があることを示します。
