マルチ テキスト オブジェクトを作成します。
プロンプト
次のプロンプトが表示されます。
最初のコーナーを指定
もう一方のコーナーを指定 または [高さ(H)/位置合わせ(J)/行間隔(L)/回転角度(R)/文字スタイル(S)/幅(W)/段組み(C)]:
もう一方のコーナー
もう一方のコーナーを指定するためにポインティング デバイスをドラッグすると、長方形が表示され、マルチ テキスト オブジェクトの位置とサイズが示されます。長方形内の矢印は、段落文字の方向を示します。
[高さ(H)]
マルチ テキスト文字の高さを指定します。
- 高さを指定します。
「高さを指定」というプロンプトは、現在の文字スタイルが異尺度対応でない場合にのみ表示されます。
- 用紙上の文字の高さを指定
「用紙上の文字の高さを指定」というプロンプトは、現在の文字スタイルが異尺度対応である場合にのみ表示されます。
既定の高さが、0(ゼロ)でない場合は、それが現在のスタイルの高さになります。0 の場合は、システム変数 TEXTSIZE に格納されている高さになります。文字の高さは作図単位で計算されます。高さを変更すると、TEXTSIZE に格納されている値が更新されます。
[位置合わせ(J)]
新しい文字または選択した文字に対して、文字の境界との関連で文字の位置合わせを設定します。新しい文字には、現在の位置合わせが適用されます。文字は、位置合わせの設定と矩形上の 9 個の位置合わせ点の 1 つに基づいて、矩形内で位置合わせされます。位置合わせ点は、矩形の指定に使用された 1 点目に基づいています。文字は、左と右の文字の境界に対して、中央、左、または右に位置合わせされます。行の最後に入力したスペースは文字の一部として扱われ、行の位置合わせに影響します。文字の境界の上部と底部を基準として、文字を段落の中央、上部、底部のどこから位置合わせするかをコントロールできます。
位置合わせを入力 [左上(TL)/上中心(TC)/右上(TR)/左中央(ML)/中央(MC)/右中央(MR)/左下(BL)/下中心(BC)/右下(BR)] <左上(TL)>:
|
[位置合わせ]のオプション |
|
|---|---|
|
オプション |
意味 |
|
[左上(TL)] |
左上 |
|
[上中心(TC)] |
上中心 |
|
[右上(TR)] |
右上 |
|
[左中央(ML)] |
左中央 |
|
[中央(MC)] |
中央 |
|
[右中央(MR)] |
右中央 |
|
[左下(BL)] |
左下 |
|
[下中心(BC)] |
下中心 |
|
[右下(BR)] |
右下 |

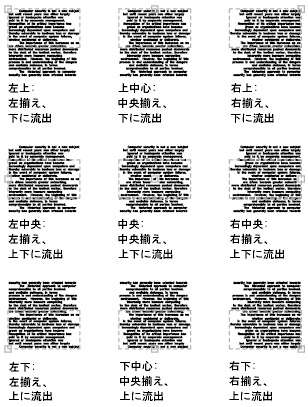

次の図は、各位置合わせオプションを表しています。
[行間隔(L)]
マルチ テキスト オブジェクトの行間隔を指定します。行間隔とは、ある文字列の行の底部(すなわち基準線)と、次の文字列の行の底部との間の垂直距離のことです。
- [最小(A)]
-
文字の行は、その行の最大文字の高さに基づいて自動的に調整されます。[最小(A)]を選択すると、大きな文字のある文字列の行間が広がります。
- [距離]
-
行間隔が作図単位で計測した絶対値に設定されます。有効な値は、0.0833 (0.25x)から 1.3333 (4x)です。
- [固定]
-
マルチ テキスト オブジェクト内のすべての行の行間隔が等しくなります。行間隔は、オブジェクトの文字高さや文字スタイルを基準にします。
- 行間係数
-
行間隔が 1 行分の間隔の倍数に設定されます。
1 行間隔は、テキスト文字の高さの 1.66 倍になります。行間係数は、1 行間隔の倍数を表す数字とこれに続く x という形式で入力します。たとえば、1x と入力して 1 行間隔を指定したり、2x と入力することにより 2 倍の間隔を指定します。
[回転]
文字境界の回転角度を指定します。
- [回転角度を指定]
点の指定にポインティング デバイスを使用した場合は、回転角度は X 軸と、最も新しく入力した点(既定 0,0,0)と指定した点によって定義される線分との角度で決まります。
文字境界のもう一方のコーナーを指定するまで、直前のプロンプトが何度も表示されます。
[文字スタイル(S)]
マルチ テキスト文字に使用される文字の高さを指定します。
- マルチライン スタイル名
-
文字スタイル名を指定します。文字スタイルは、STYLE[文字スタイル管理]コマンドを使用して定義し、保存することができます。
- [一覧(?)]
-
文字スタイル名と特性が一覧表示されます。
文字境界のもう一方のコーナーを指定するまで、直前のプロンプトが何度も表示されます。
[幅(W)]
文字の境界の幅を指定します。
ポインティング デバイスを使用して点を指定した場合は、幅は始点と指定した点の間の距離として計算されます。マルチ テキスト オブジェクトの各行の単語は、文字の境界の幅に収まるようにワードラップされます。幅を 0(ゼロ)に指定すると、ワードラップ機能がオフになり、マルチ テキスト オブジェクトの幅は一番長い行の幅と同じになります。行を終了するには、文字を入力してから[Enter]を押します。このコマンドを終了するには、MTEXT コマンドのプロンプトに対して [Enter]を押します。
[段組み(C)]
マルチ テキスト オブジェクトの段組みオプションを指定します。
- [スタティック]
-
段全体の幅、段数、間隔の幅(段と段の間隔)、段の高さを指定します。
- [ダイナミック]
-
段の幅、間隔の幅、段の高さを指定します。ダイナミック段組みは文字駆動型です。段を調整すると文字列に影響し、文字列により段が追加または除去されます。
- [段組みなし]
-
現在のマルチ テキスト オブジェクトに段組みモードを設定しません。
既定の段組みの設定は、システム変数 MTEXTCOLUMN に格納されます。
