AutoCAD Mechanical の切断線記号が更新され、AWS Y14.3 - 2012 規格の履歴がサポートされるようになりました。AWS Y14.3 - 2012 をサポートするために、切断線記号のすべての側面が AWS Y14.3 - 2012 に対応するように修正されています。
AutoCAD Mechanical は引き続き AWS Y14.3 - 2003 規格の履歴をサポートし、旧リリースで作成されたドキュメントを、切断線記号の規格を更新せずに、開いたり、編集したり、保存することができます。AWS Y14.3 – 2012 および AWS Y14.3 - 2003 のサポートにより、必要な規格の履歴を使用して、新規および現況のデザインに注釈を付けることができます。
注: 切断線記号の新しい履歴を古いファイル形式で保存すると、その記号が保持され、AWS Y14.3 – 2003 の履歴に関連付けられます。
[オプション]ダイアログ ボックス

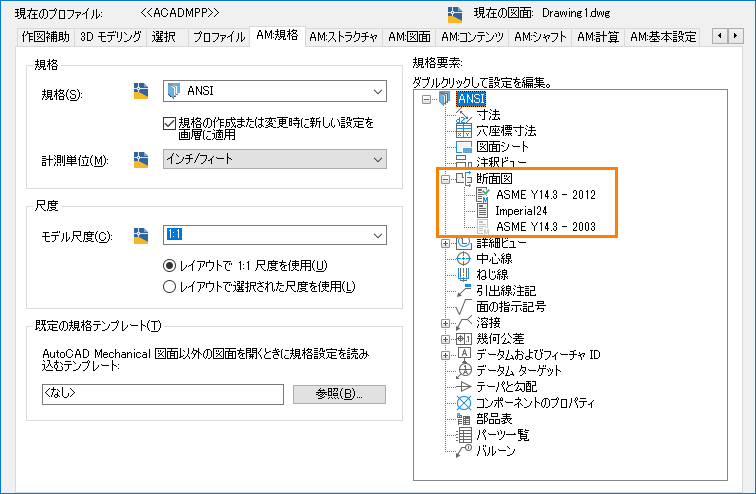

AutoCAD Mechanical 2024 ツールセットでは、新しい ANSI 規格の履歴が新しい図面の既定の規格として使用されます。旧形式の図面を開くと、既定の規格が古い規格の履歴に変更されます。[オプション]ダイアログ ボックスで、規格の履歴を変更することができます。
[ANSI の切断線設定]ダイアログ ボックス

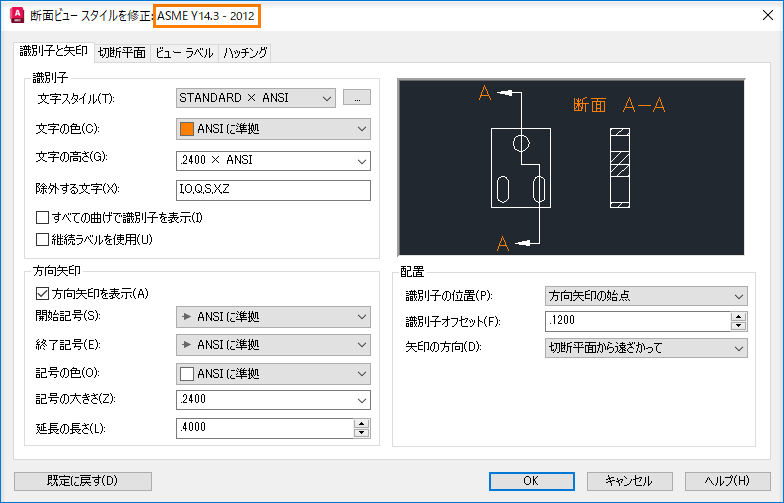

[断面ビュー スタイルを修正]ダイアログ ボックスに、新しい履歴が表示されます。
プロパティ パレット

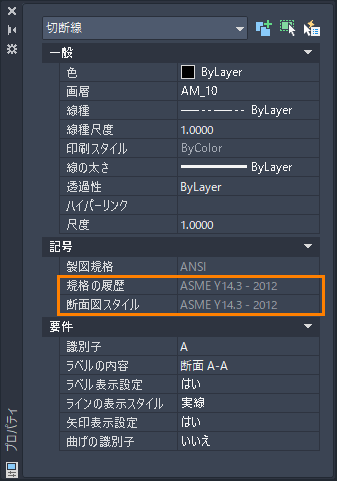

プロパティ パレットで、すべての切断線記号のプロパティを表示および修正します。
