AutoCAD Mechanical のテーパ記号と勾配記号が更新され、ISO 3040:2016(E)規格の履歴がサポートされるようになりました。ISO 3040:2016(E)をサポートするために、テーパ記号と勾配記号のすべての側面が ISO 3040:2016(E)に対応するように修正されます。
AutoCAD Mechanical は引き続き ISO 3040:2009(E)規格の履歴をサポートし、旧リリースで作成されたドキュメントを、テーパ記号と勾配記号の規格を更新せずに、開いたり、編集したり、保存することができます。ISO 3040:2016(E)および ISO 3040:2009(E)のサポートにより、必要な規格の履歴を使用して、新規および現況のデザインに注釈を付けることができます。
注: テーパ記号と勾配記号の新しい履歴を古いファイル形式で保存すると、記号は保持され、ISO 3040:2009(E)の履歴に関連付けられます。
[オプション]ダイアログ ボックス

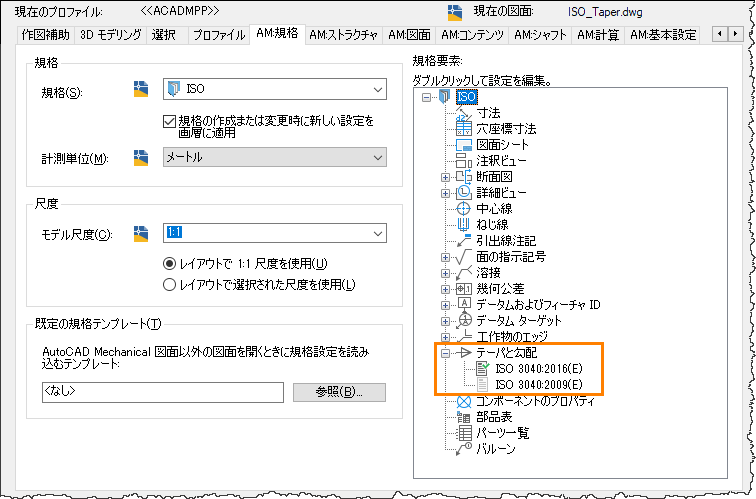

AutoCAD Mechanical 2024 ツールセットでは、旧形式の図面を開くと、既定の規格が古い規格の履歴に変更されます。[オプション]ダイアログ ボックスで、規格の履歴を変更することができます。
[ISO のテーパと勾配設定]ダイアログ ボックス

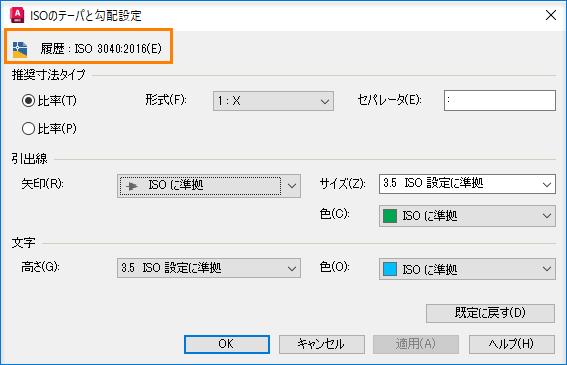

[ISO のテーパと勾配設定]ダイアログ ボックスに、新しい履歴が表示されます。
プロパティ パレット

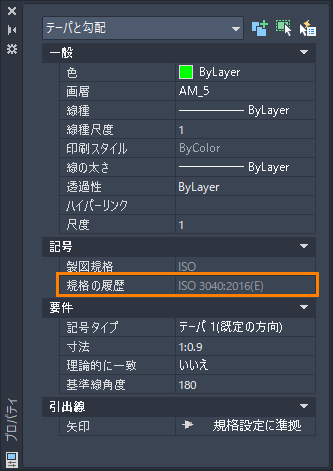

プロパティ パレットでテーパ記号と勾配記号のプロパティを表示および修正します。
