任意の数のラスター イメージを AutoCAD 図面に挿入することができます。各イメージはフレーム内に配置され、図面とイメージ ファイル間にリンクが作成されます。

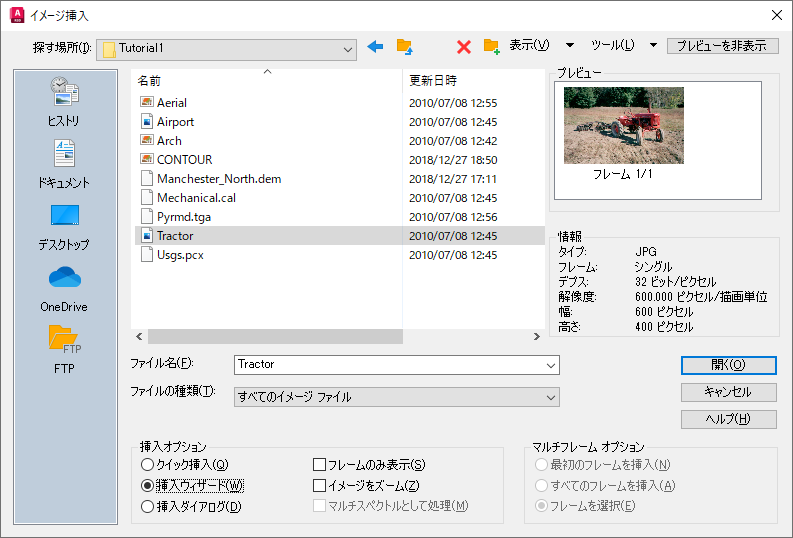

AutoCAD Raster Design toolsetの[挿入]コマンドを使用してイメージを挿入するときに、イメージおよび情報(ファイル形式、カラー デプス、解像度など)をプレビューすることができます。[イメージ挿入]ダイアログ ボックスの左側にあるフォルダ列は、「場所リスト」です。これには、[デスクトップ]や[ドキュメント]フォルダなどのローカル フォルダへのショートカットが含まれています。
挿入したイメージを図面で配置設定する必要があります。配置設定とは、既知の座標を使用してイメージを配置する方法です。さらに、イメージを表示するには、カラー マップをそのイメージに割り当てる必要があります。カラー マップは、使用可能な色を利用してイメージ データの表示方法を指定します。
イメージを挿入するときに、次の 3 つの方法でイメージを設定することができます。
- [クイック挿入]は、イメージの挿入時に配置設定とカラー マッピングを自動で行います。この選択には、これ以外のオプションはありません。
- 挿入ウィザードは、挿入プロセスをステップ バイ ステップで行うことができるため、AutoCAD Raster Design toolsetを初めて使用するユーザにお勧めします。
- 挿入ダイアログ ボックスは中級および上級ユーザ向けで、個別のタブに挿入オプションが表示されます。
イメージを挿入するときに、イメージ尺度、イメージ フレームの色、モノクロ イメージの前景色などの一部の属性を変更することができます。詳細は、「イメージを挿入する」を参照してください。
