チュートリアル: クイックレポートを生成する

このチュートリアルでは、Project Explorer を使用して簡単な Civil 3D 線形/縦断レポートを PDF ファイルに生成する方法を学習します。次に、Excel XLSX ファイルに同じレポートを書き込みます。

基本操作

Autodesk Civil 3D で、標準の Civil 3D サンプル図面、Intro-1.dwg を開きます。

この図面は標準 Civil 3D インストールの一部であり、通常は次のフォルダにあります。

C:\Program Files\Autodesk\AutoCAD 2024\C3D\Help\Civil Tutorials\

Project Explorer でレポートを生成する方法は 2 つあります。Civil 3D モデルから単一要素のレポートを生成する最も迅速かつ簡単な方法は、クイックレポート機能を使用することです。Project Explorer ウィンドウに表示されている任意の項目を右クリックすると、関連するクイックレポートオプションにアクセスできます。

Civil 3D のリボンから[アドイン]タブを選択し、[Project Explorer を起動]をクリックして Project Explorer ウィンドウを開きます。
Project Explorer ウィンドウの[線形]タブで、線形 Second Street を見つけ、関連付けられている縦断、 Finished Grade Centerline - Second Street Design を右クリックします。
右クリックメニューから[ファイルにクイックレポート]を選択します。

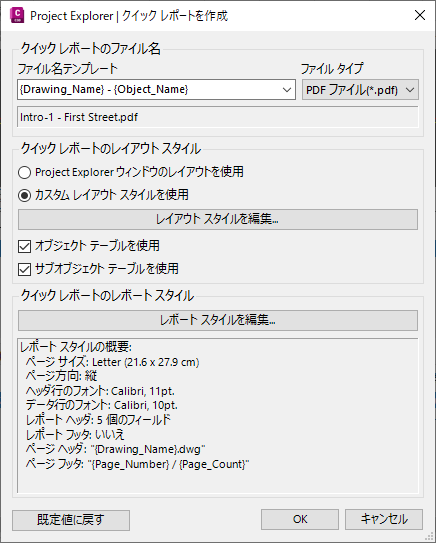

[クイックレポートを作成]ダイアログが開きます。

クイックレポートを設定する

クイックレポートを生成するには、レポートのファイルタイプを選択し、レイアウトスタイルとレポートスタイルを使用してレポートの内容とレイアウトを設定する必要があります。

レイアウトスタイルでは、レポート内のデータのすべての列のヘッダ、表示/非表示、および順序を定義します。数値の単位もレイアウトスタイルからコントロールすることができます。

レポートスタイルでは、出力レポートのページ書式設定、フォント、テーブルスタイル、およびヘッダとフッタの内容を定義します。

レイアウトスタイルとレポートスタイルはいつでも保存および取得できますが、このチュートリアルでは要件を手動で定義します。

[ファイルタイプ]ドロップダウンリストが[PDF ファイル]に設定されていることを確認します。出力レポートファイルのファイル名は、作成処理中に一連の動的変数から派生するか、またはこのダイアログで固定ファイル名を指定することができます。既定では、レポートファイル名は図面名と選択したオブジェクト名の組み合わせで構成されます。
[レイアウトスタイル]設定を[カスタムレイアウトスタイルを使用]に変更し、[レイアウトスタイルを編集]ボタンをクリックします。

レイアウトスタイルのオプション

このダイアログボックスで、出力レポートのレイアウトを定義します。

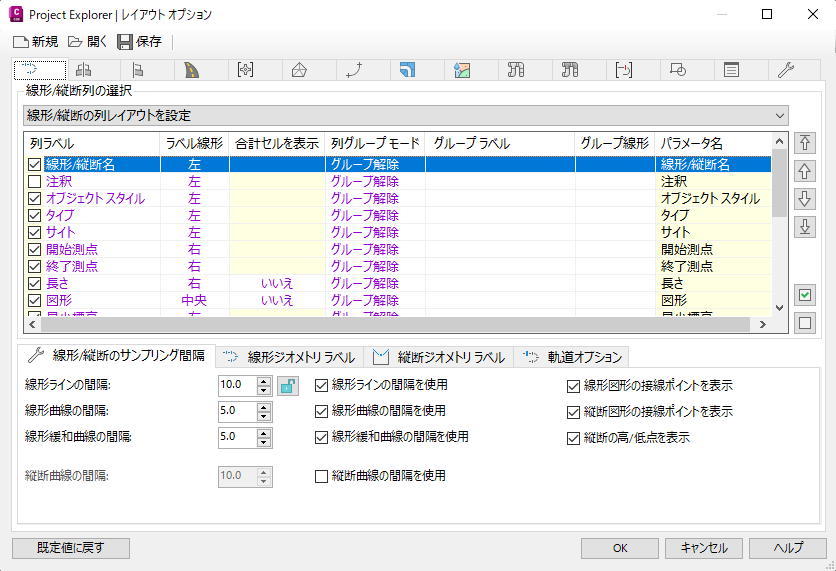

[レイアウトオプション]ダイアログボックスの[線形]タブで、[線形/縦断の列レイアウトを設定]が選択されていることを確認します。
リストビューで、最初の 7 つの列のみが選択されていることを確認します([線形名]、[タイプ]、[オブジェクトスタイル]、[サイト]、[開始測点]、[終了測点]、[長さ])。
この時点で、組織の標準に合わせて、選択した列の名前を変更したり、列の順序を変更することができます。列の名前を変更するには、目的のラベルをダブルクリックするか、右クリックして右クリックメニューから[名前変更]を選択します。

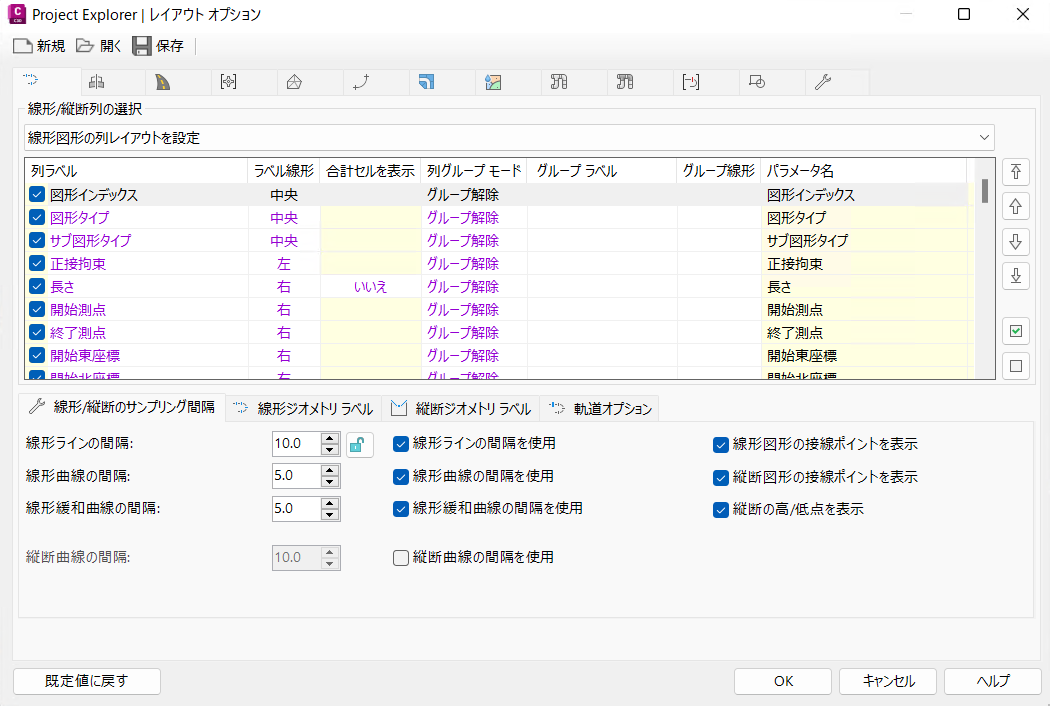

[線形]タブのドロップダウンリストを[線形図形/ポイントの列レイアウトを設定]に変更します。

リストビューで、[ポイント]、[測点]、[東座標]、[北座標]、[標高]、[方位]、[線形半径]、[グラデーション]、[縦断半径]の列のみが選択されていることを確認します。必要に応じて、選択した列の名前を変更し、順序を変更します。
線形/縦断のオプションのコントロールから、出力するクイックレポートに対して、目的の線分、曲線、および緩和曲線の間隔を設定します。

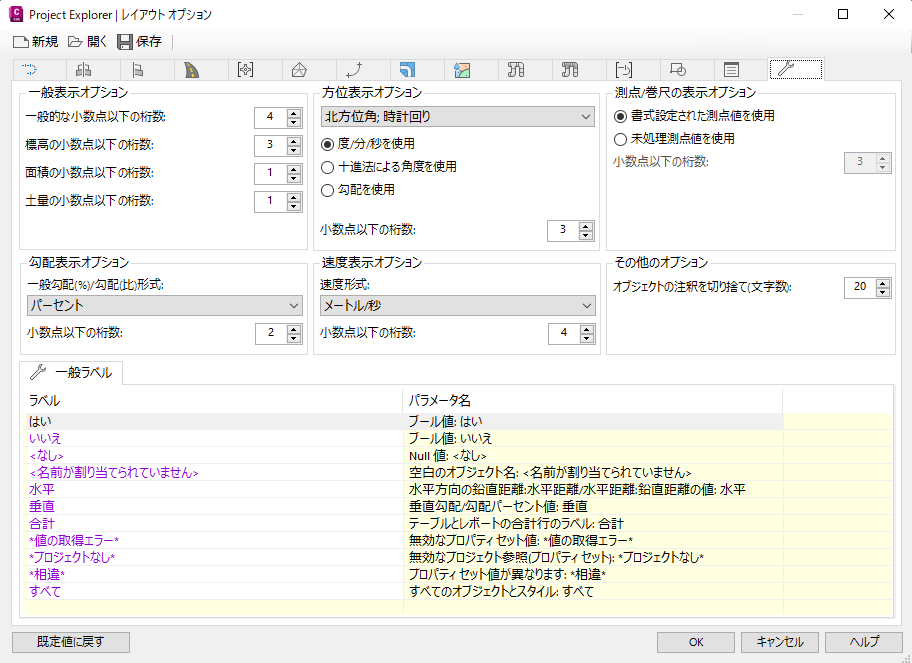

[一般]タブを選択し、オプションを確認して、角度/方位、測点、標高、勾配などの数値の形式を設定します。ここで適用された変更は、出力されるクイックレポートにのみ影響します。

[OK]をクリックして[レイアウトオプション]ダイアログを閉じ、[クイックレポート]ダイアログに戻ります。

レポートスタイルのオプション

次に、出力レポートのスタイルを指定します。

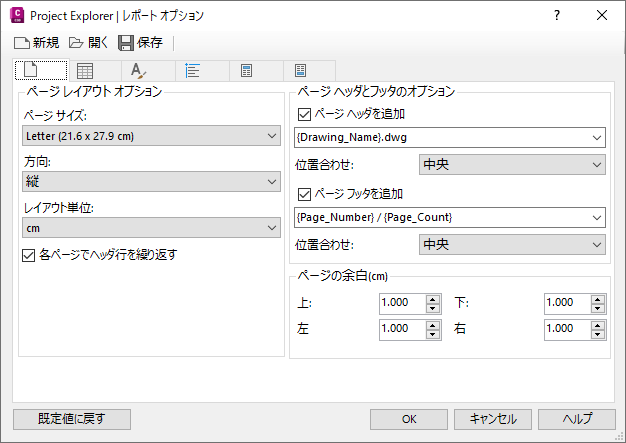

[クイックレポートのレポートスタイルを編集]ボタンをクリックします。[レポートオプション]ダイアログが表示されます。
[ページオプション]タブで、ページサイズを[A4]に、ページ方向を[縦]に設定します。
[フォントオプション]タブで、推奨フォントを[Corbel]に、フォントサイズを 10pt に設定します。
[テーブルオプション]タブで、[ヘッダ行の背景色]を[淡黄色]、または任意の色に設定します。
必要に応じて、[レポートヘッダ]タブで[イメージをヘッダに追加]チェックボックスをオンにし、[参照]ボタンをクリックしてコンピュータから会社のロゴイメージファイルを選択します。
最後に、[OK]をクリックして[レポートオプション]ダイアログを閉じ、[クイックレポート]ダイアログに戻ります。

レポートを生成

これでレポートを生成する準備が整いました。[クイックレポート]ダイアログで[OK]ボタンを押して、PDF レポートファイルを保存するパスを選択します。

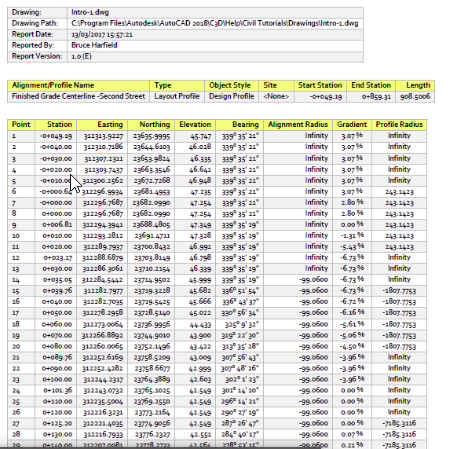

レポートが作成されます。Adobe Acrobat を開き、生成されたレポートファイルを確認します。

レポートのレイアウトまたはスタイルを変更する場合は、Project Explorer ウィンドウで同じオブジェクトを右クリックし、もう一度[ファイルにクイックレポート]オプションを選択します。基本設定は、前のクイックレポートから記憶されます。

同じレポートを Excel に書き込む

Project Explorer ウィンドウの[線形]タブで、線形 Second Street を再度見つけ、関連付けられている設計縦断 Finished Grade Centerline - Second Street を右クリックします。

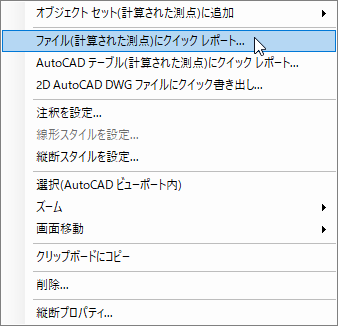

[計算された測点]サブオブジェクトタブが選択されていることを確認し、選択した縦断を右クリックして、右クリックメニューから[ファイルにクイックレポート(計算された測点)]を選択します。

[クイックレポートを作成]ダイアログボックスが開きます。

Excel に書き出すレポートを設定する

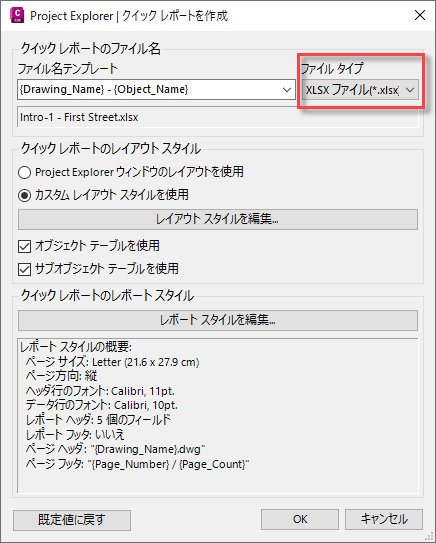

Excel ファイルを生成するには、ファイルタイプを XLSX ファイルに変更します。

以前にレポート設定を行っているため、現在のレイアウトスタイルとレポートスタイルを受け入れることも、必要に応じて若干調整することもできます。
[OK]ボタンをクリックしてファイルを生成します。

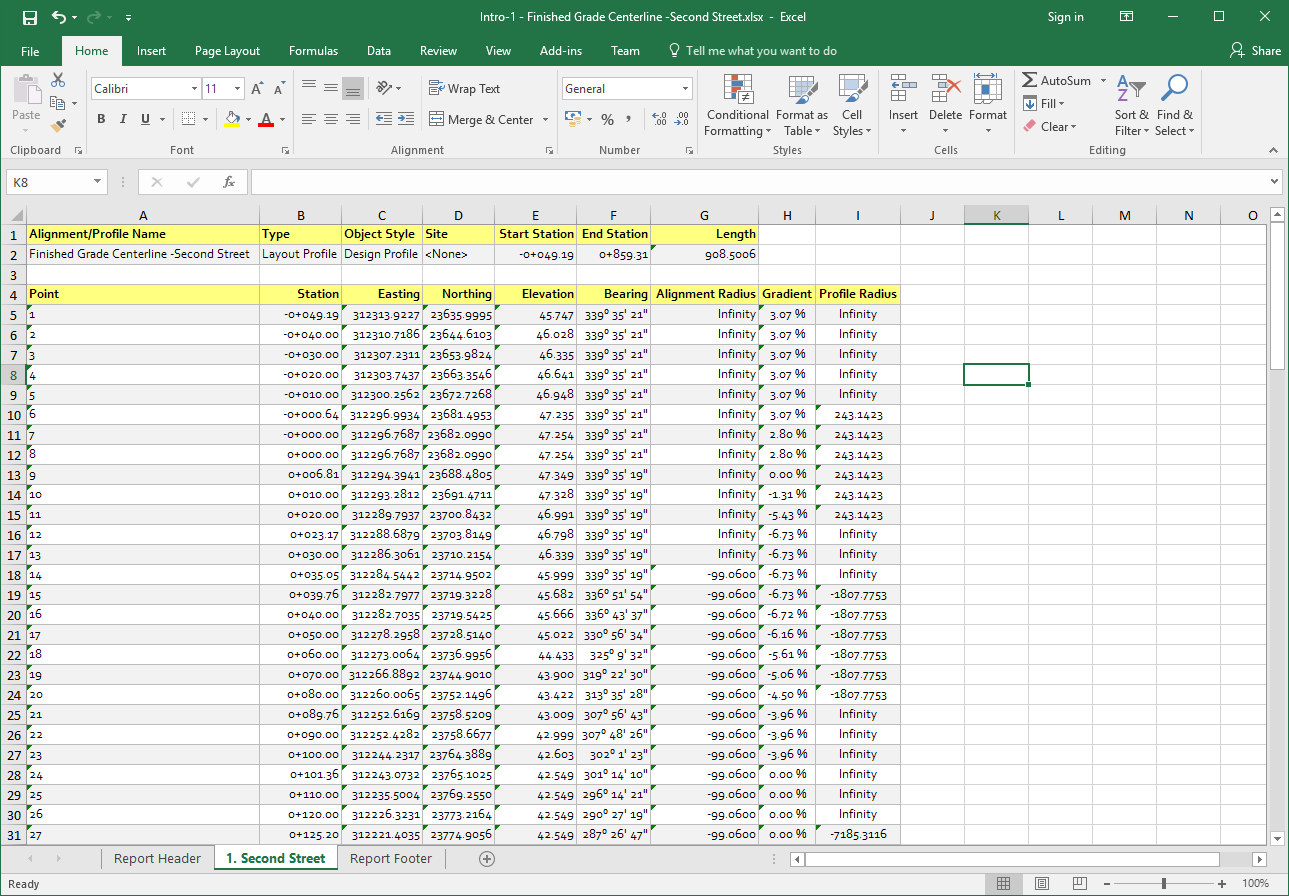

Microsoft Excel を開いて出力を確認します。

書き出された XLSX ファイルには 3 つのワークシートが生成されていることに注意してください。最初のワークシートには、レポートヘッダが含まれています。2 番目のワークシートには、選択したオブジェクトのジオメトリが含まれています。3 番目のワークシートには、レポートフッタが含まれています。
レポートヘッダとレポートフッタによって、書き出したファイルに追加のワークシートが作成されないようにするには、[クイックレポート]オプションをもう一度実行し、[レポートスタイル]ダイアログで[レポートヘッダにフィールドを追加]オプションと[レポートフッタを追加]オプションをオフにします。
Project Explorer は、書き出された Excel ファイル内の列の幅を自動的には設定しません。Microsoft Excel でワークシート全体を選択し、Excel リボンにあるセルの書式設定のオプションから[列の幅の自動調整]を選択します。
