この実習では、帯内でラベルを再配置する方法について学習します。
ラベルのポイントが近接する場合、帯ラベルが重なって表示される場合があります。この実習では、帯内で一連のラベルを交互に配置し、各帯を個別に特定の場所に移動します。
この実習は、「実習 1: 縦断ビューにデータ帯を追加する」から継続しています。
帯ラベルを回避させる
- チュートリアル図面フォルダにある Profile-6B.dwg を開きます。
縦断ビュー PV - (3) の下部にある帯には、計画道路線の水平および垂直ジオメトリ、および主測点の各縦断の標高についての注釈が表示されます。

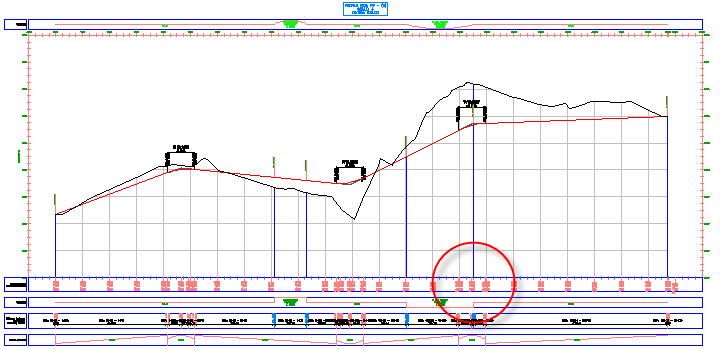

- 次の領域に拡大ズームします。

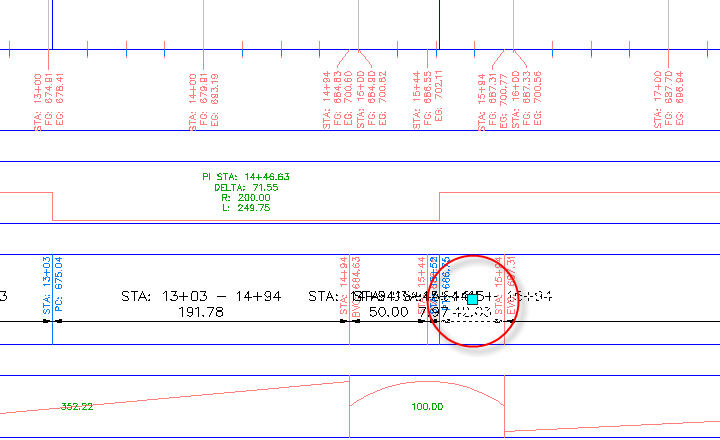

この領域では、水平および垂直ジオメトリ パラメータが重なり合っています。
- この帯のジオメトリ ラベルのいずれかを選択します。右クリックします。[プロパティ]を選択します。
- [プロパティ]パレットの[回避]の下に、次のパラメータを指定します。
- [自動回避]: 両側に回避
- [線分の高さを回避]: 0.0250

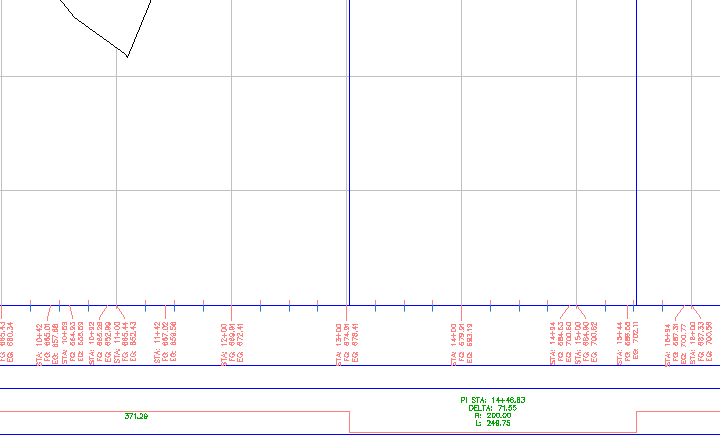

帯に沿って帯ラベルが均等な間隔で並べられ、引出線がラベルのアンカー点に作成されます。
帯ラベルを移動する
- 下部の帯で、[Ctrl]を押しながら次のラベルをクリックします。

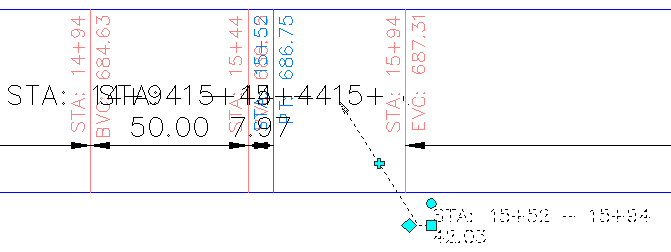

- グリップを左下側に移動します。クリックしてラベルを配置します。

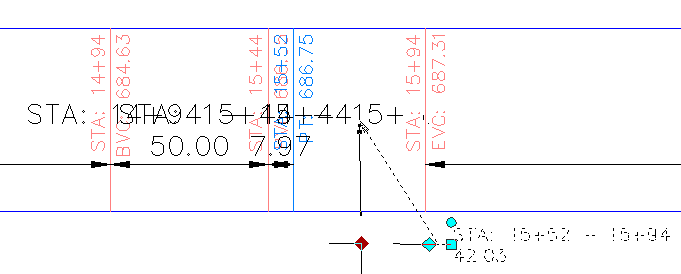

グリップをクリックします。グリップを左側に移動します。クリックしてグリップを配置します。 新しい頂点が、ラベル引出線に追加されます。

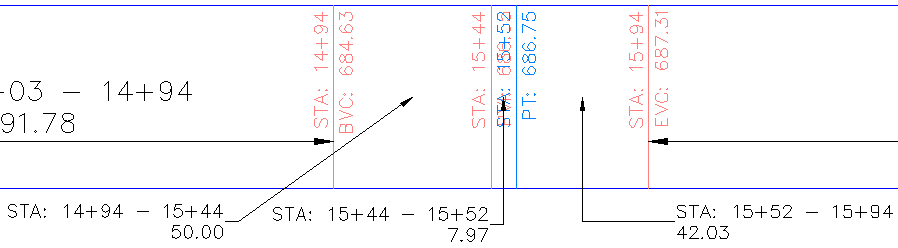

- 手順 1 から 3 を繰り返して、先ほど移動したラベルの左側にあるラベルを移動します。
このチュートリアルを続けるには、「実習 3: データ帯スタイルを修正する」に進んでください。
