この実習では、帯に表示されるデータの変更方法について学習します。
この実習は、「実習 2: 帯内でラベルを移動する」から継続しています。
帯スタイルを修正する
- チュートリアル図面フォルダにある Profile-6C.dwg を開きます。

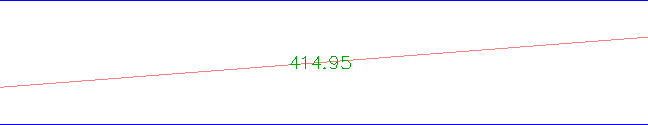

下部にある[縦断ジオメトリ]帯、上り接線のラベルが接線で隠れていることに注目してください。
- 縦断グリッドを選択します。右クリックします。をクリックします。
- [縦断ビュー プロパティ]ダイアログ ボックスの[帯]タブの[場所]フィールドで、[縦断ビューの下部]を選択します。
- [垂直ジオメトリ行で、[ジオメトリ]の横にある
をクリックします。 - [帯スタイルをクリック]ダイアログ ボックスで、
[現在の選択を編集]をクリックします。 - [垂直ジオメトリ帯スタイル]ダイアログ ボックスの[帯の詳細]タブの[ラベルとティック]領域で、[場所]フィールドは、編集ツールのフォーカスがある帯のラベルのタイプを示します。[上り接線]が選択されていることを確認します。
- [ラベルとティック]領域で、[ラベルを作成]をクリックします。
[ラベル スタイル管理]ダイアログ ボックスには、ラベル コンポーネントを作成したり編集するためのコントロールがあります。帯のラベル形式について多くのコントロールを使用できることに注目してください。
- [文字]コレクションで、[アタッチメント]の値を[下中心]に変更します。
- [OK]を 3 回クリックします。
- [縦断ビュー プロパティ]ダイアログ ボックスで、[適用]をクリックします。

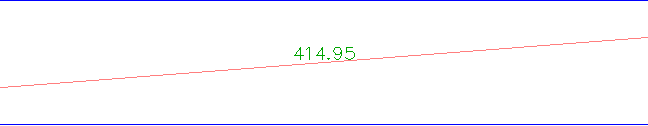

図面内で、帯の上り接線のラベルが変わっていることに注目してください。
さらに高度な操作: 下り接線、凹型曲線、および凸型曲線のラベルの位置を変更してみましょう。
