この実習では、2 種類の方法で縦断スタイルを変更します。
最初に、縦断スタイルをグローバルに変更します。つまり、すべての縦断ビューで縦断の外観を変更します。次に、1 つの縦断ビューの優先縦断スタイルを設定する方法について学習します。最後に、オフセット縦断を非表示にします。
この実習は、「実習 1: オフセットを持つサーフェス縦断を作成して表示する」から継続しています。
縦断ビューを作成する
- チュートリアル図面フォルダにある Profile-2B.dwg を開きます。
- タブ
パネル ドロップダウン 検索の順にクリックします。
- [縦断ビューを作成]ウィザードの[一般]ページの[線形を選択]で、[Ridge Road]を選択します。
- [縦断表示オプション]をクリックします。
- [縦断表示オプションを指定]の下の[スタイル]列で、左オフセット縦断のセルをダブルクリックします。
- [パイプ スタイルを指定]ダイアログ ボックスで、[標準]を選択します。[OK]をクリックします。
- [名前]列で、最初の行を選択し、[Shift]キーを押しながら最後の行を選択します。
- [ラベル]列で、いずれかのセルをダブルクリックします。
- [縦断ラベル セットをクリック]ダイアログ ボックスで、<なし>を選択します。[OK]をクリックします。
- [縦断ビューを作成]ウィザードで、[縦断ビューを作成]をクリックします。
- 最初の縦断ビューの上部の位置に画面移動して、図面をクリックします。

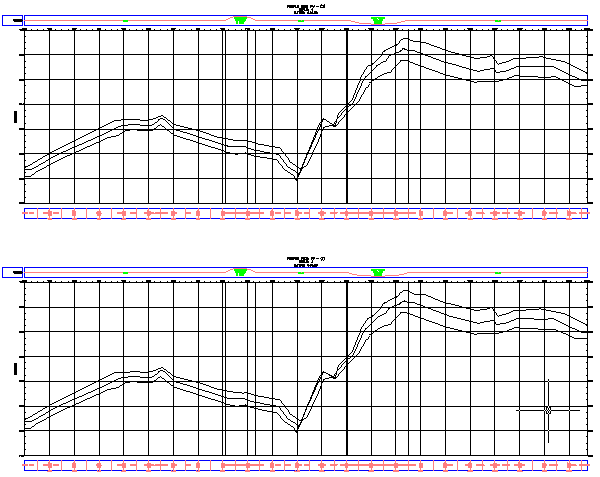

新しい縦断ビュー、PV - (2)、が描画されます。左オフセット縦断は、他の 2 つの縦断と同じ色になります。
- 下部の縦断ビュー、PV - (1)、に画面移動します。
その左オフセット線も変化していることに注意してください。左オフセット縦断が変化したのは、縦断のスタイルを変更したためです。これは、図面内の各縦断ビューに表示される縦断のすべてのインスタンスに影響します。
縦断スタイルを変更する
- PV - (1)縦断ビュー グリッドを選択します。右クリックします。をクリックします。
- [縦断]タブをクリックします。
このタブで、縦断ラインが縦断ビューに描画された後に、そのプロパティを変更することができます。
- [縦断]タブで、[スタイル]および[優先スタイルを設定]列が表示されるまでスクロールします。
- 左オフセットの[優先スタイルを設定]列のチェック ボックスをオンにします。
- [パイプ スタイルを指定]ダイアログ ボックスで、[Existing Ground]を選択します。[OK]をクリックします。
- [縦断ビュー プロパティ]ダイアログ ボックスで、[適用]をクリックします。

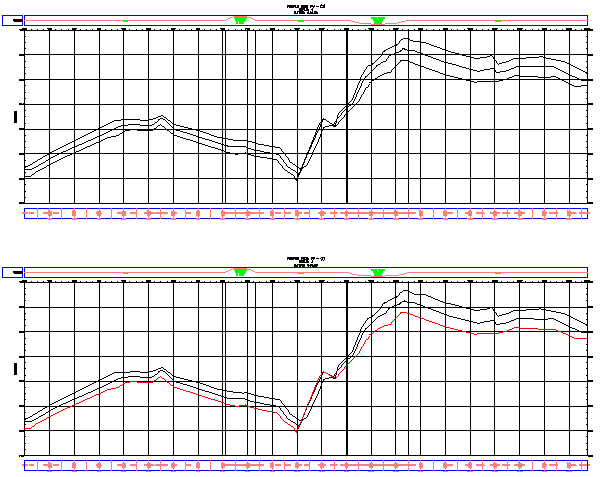

縦断ビュー PV - (2)ではなく PV - (1)の左オフセット縦断が([Existing Ground]スタイルが反映された結果)赤に変ります。左オフセット縦断の色が変わったのは、縦断スタイルを変更したのではなく、特定の縦断ビューに対して縦断の優先スタイルを設定したためです。縦断ビューの縦断スタイルを保持し、後で行うスタイル変更の影響を受けないよう保護する場合、優先スタイルの設定を使用できます。
さらに高度な操作: [縦断ビュー プロパティ]ダイアログ ボックスで、左オフセットの[優先スタイルを設定]チェック ボックスをオフにします。このオフセットの[スタイル]列をクリックして[標準]に変更し、[適用]をクリックします。この操作によって、縦断のスタイルが変更され、図面内の両方の縦断ビューに反映されます。
注:左オフセット線は、送電線に沿う地形の近似的かつ静的な縦断です。必要に応じて、実際の縦断を確認する場合は、Power Line 線形に基づいて縦断および縦断ビューを作成することができます。
このチュートリアルを続けるには、「実習 3: サーフェス縦断の特性をレビューする」に進んでください。
