投影ジオメトリの機能強化

破断または孤立した参照ジオメトリをすばやく選択する新しい方法について学習します。

投影されたジオメトリ

モデル ツリー内で上位のフィーチャを編集し、そのフィーチャのジオメトリを別のスケッチに投影すると破断または孤立してしまった、という経験があるかもしれません。これらのスケッチに移動して、破断投影を修復または削除する必要がありました。場合により、アクセスする必要があるジオメトリを見つけるのが困難でした。

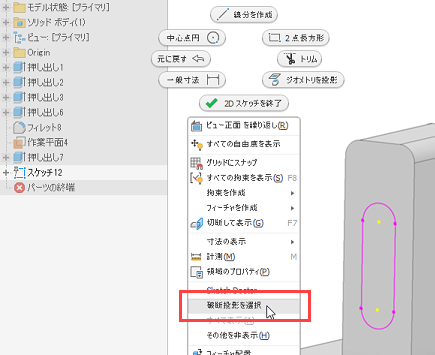

現在は、破断投影エッジをワンクリックで選択できるようになりました。破断したジオメトリがあるスケッチを編集し、スケッチ ブラウザ ノードまたは空のキャンバス空間を右クリックして[破断投影を選択]をクリックし、[Delete]キーを使用するか、破断投影を置き換えます。

投影ジオメトリの詳細については、「ジオメトリを 2D スケッチに投影するには」を参照してください。
