概要

Inventor 2023 では、お客様からのリクエストに基づく機能強化、製品間のワークフローの改善、および規格準拠に関連する改善が行われました。

Inventor 2023 で導入された機能強化:

顧客のリクエストに基づく改善: Autodesk Inventor 2023 は、お客様や Inventor ユーザコミュニティからのリクエストに基づいて、継続的に機能強化を行っています。「新機能の紹介」で Inventor® Ideas の投稿というラベルが付いている改良点は、リクエストに対する直接的な結果として提供された新機能を示します。Inventor Ideas フォーラムでアイデアを共有できます。
連携ワークフロー: Autodesk Inventor 2023 では、Fusion 360、およびその他のアプリケーションとの間の相互運用性が拡張され、作業を完了させるのが今までより簡単になりました。
準拠への継続的な取り組み(2D および 3D 標準): Autodesk Inventor 2023 は、規格に基づく改善を継続的に行っており、規格に準拠したデザインを作成することができます。

新機能の詳細については下記を参照してください。

お客様の要求に基づく改善

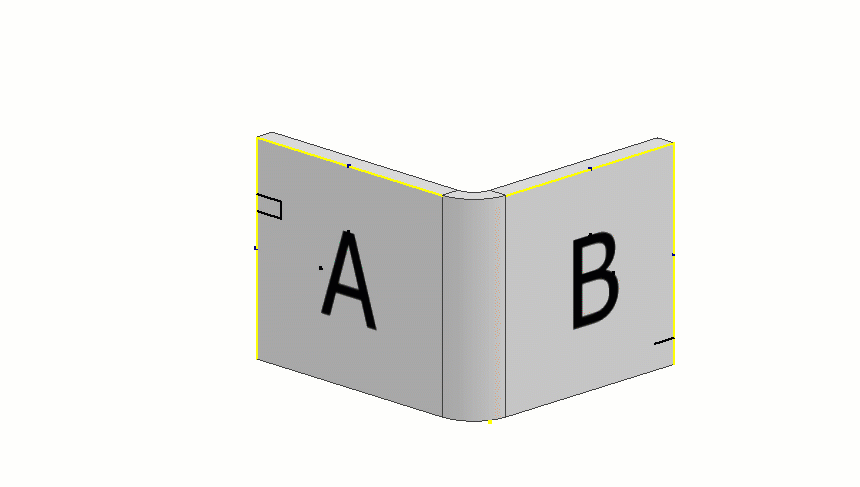

マークコマンド。標準パーツおよびシートメタルパーツの新しいフィーチャコマンドです。
- スケッチテキストまたはジオメトリを使用して、モデルにマーキングフィーチャを追加します。
- マークスタイルを使用して、マークフィーチャのモデリングプロパティとエクスポートプロパティをコントロールします。[スタイルと規格]エディタを使用して、マークスタイルを管理します。
- DXF ファイルまたは DWG ファイルの特定の画層にエクスポートします。

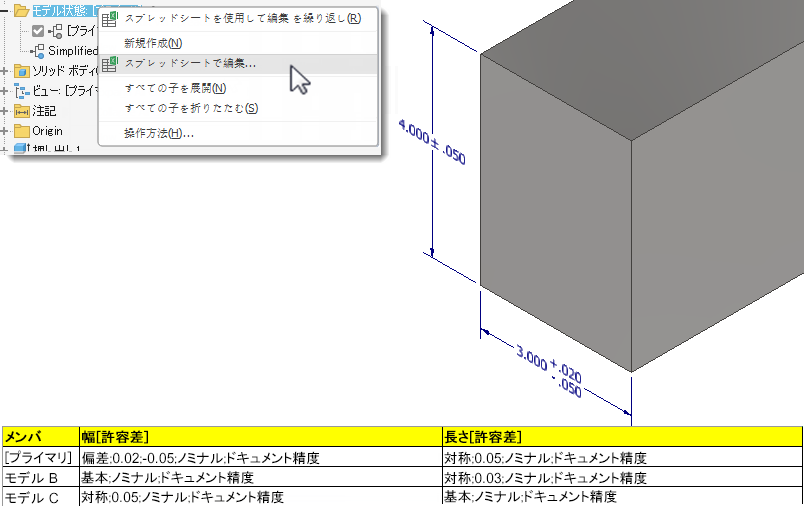

許容差設定: モデル状態では、各状態に固有の許容差設定の使用がサポートされます。

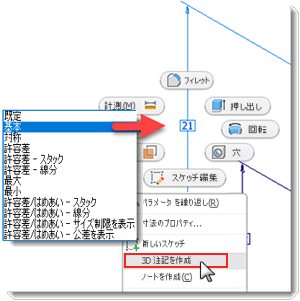

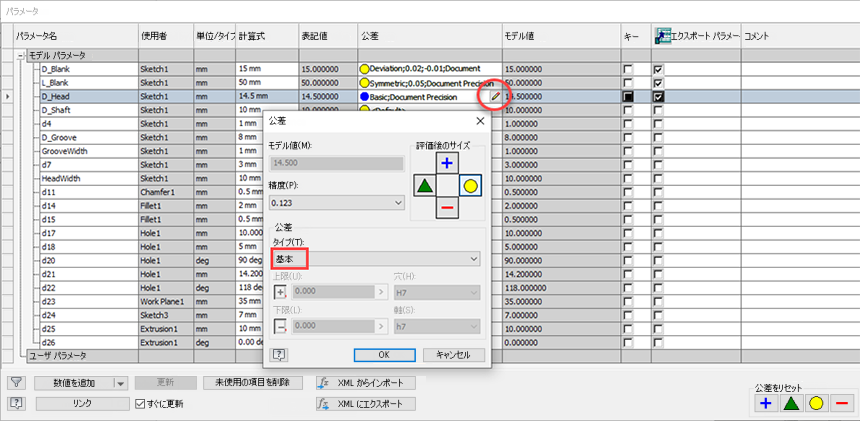

基本許容差: パラメータエディタでは、基本許容差にアクセスできます。基本許容差をプロモートしてモデル内の 3D 注記と同期し、図面に取り込むことができます。
- スケッチ寸法の場合にも[基本]にアクセスできます。
必要に応じて、Excel スプレッドシートで許容差、テキスト、および Boolean 型のパラメータを設定し、モデル状態、iPart、および iAssembly で使用することができます。
フィレット: フィレットパラメータに許容差を適用します。

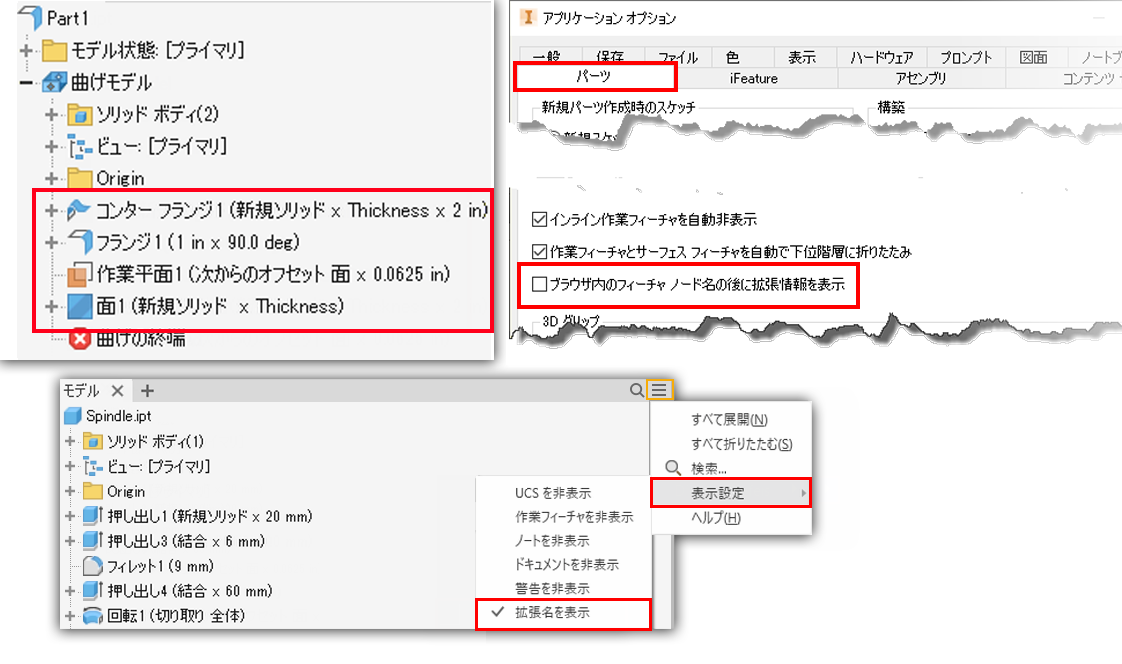

シートメタル: シートメタルパーツで使用できるブラウザ情報が拡張されました。このオプションは、[アプリケーションオプション] > [パーツ]タブ、またはブラウザノードからアクティブにすることができます。

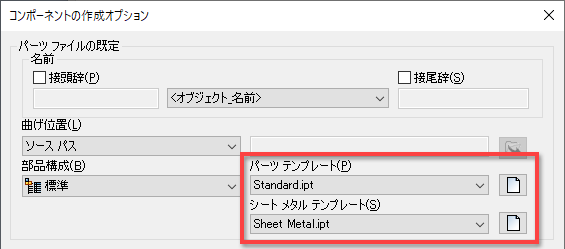

[ツール] > [ドキュメントの設定] > [モデリング]タブ> [コンポーネントの作成オプション]ダイアログに、新しいシートメタルパーツファイルの作成に使用するテンプレートを選択または参照するための新しい[シートメタルテンプレート]オプションが追加されました。

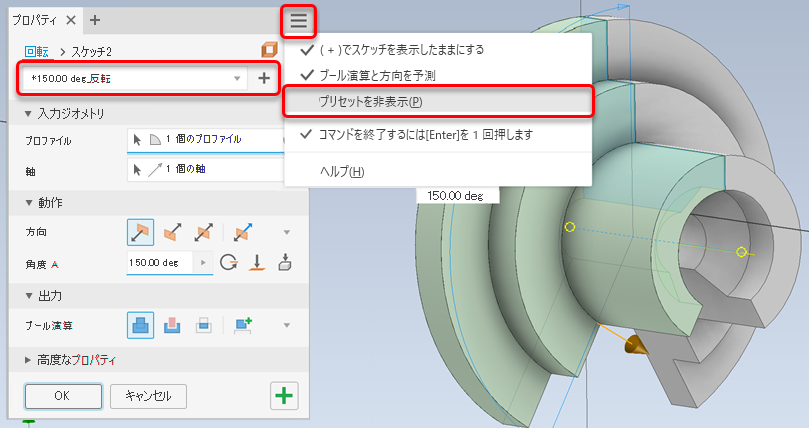

押し出しと回転: 押し出しフィーチャと回転フィーチャのすべてのプロパティパネル設定が、再利用しやすいようにプリセットに保持されます。

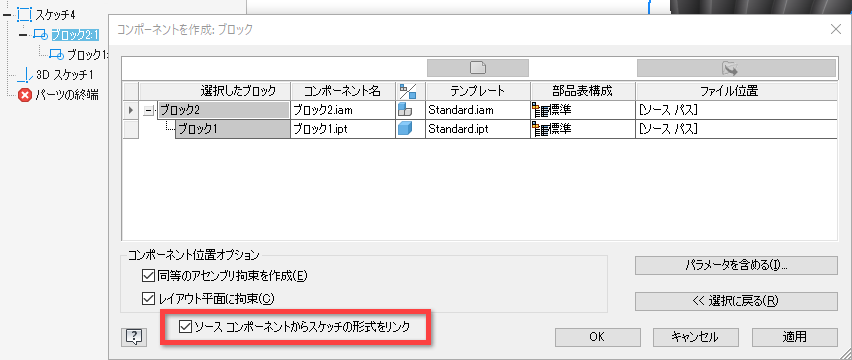

スケッチ形式: 新しい[ソースコンポーネントからスケッチの形式をリンク]オプションが[派生]ダイアログに追加されました。この機能を使用すると、ソースパーツの線分が変更された場合に派生パーツのスケッチブロックが更新されるかどうかをコントロールできます。

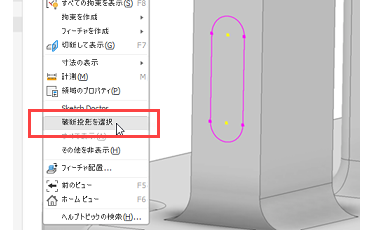

投影ジオメトリ: スケッチ内の参照されていない(または異常な)投影ジオメトリをすべて選択できるようになったため、ジオメトリの削除や修復のための確認をすばやく行うことができます。

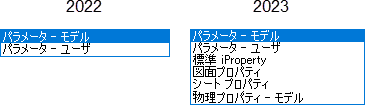

モデルスケッチテキスト: パーツスケッチテキストでアクティブなモデルの標準 iProperty とカスタム iProperty を使用します。

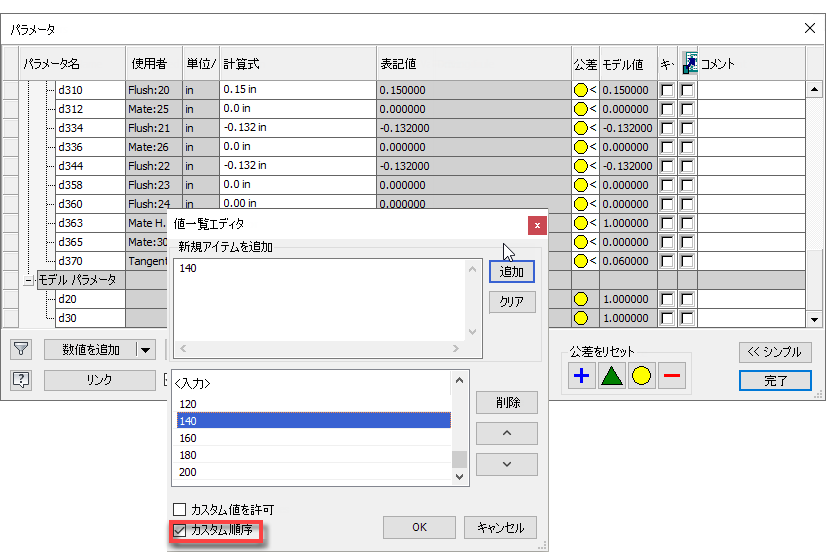

iLogic: 外部ルールおよびグローバルフォームをリボンに追加し、マルチバリューパラメータの順序を数値で並べ替え、Measure.PreciseExtents を使用してより正確な曲線パーツの結果を取得することができます。
アセンブリ部品表: 新しい[部品表の設定]のオプションは、省略されたコンポーネントの表示をオフにし、項目に順次番号を付けます。

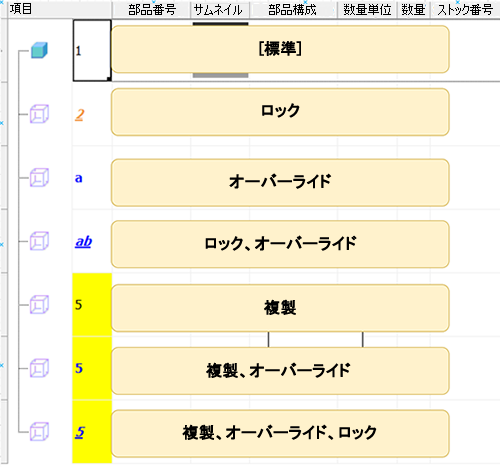

部品表項目番号には、標準、ロック、オーバーライド、重複の各状態、またはそれらの組み合わせの間の違いを示す複数の表示状態があります。

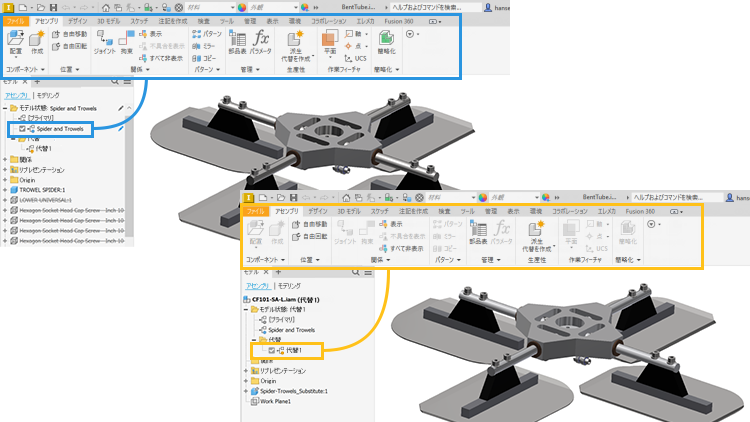

モデル状態: 無関係なコマンドを無効にして使用可能なコマンドを見つけやすくすることで、代替モデル状態のワークフローが合理化されました。

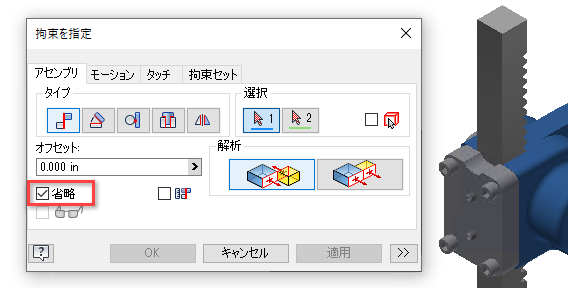

拘束: 拘束の省略は、新しいダイアログオプションを使用して従来よりも簡単に行うことができます。拘束を作成して同時に省略し、選択時に拘束を省略解除することができます。

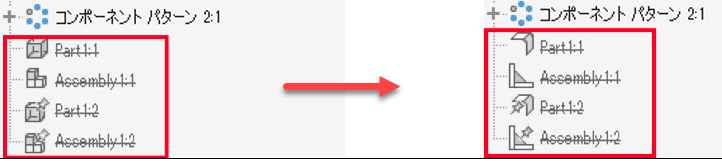

アセンブリブラウザ: 省略されたシートメタルおよび溶接パーツのアイコンが更新され、未省略のアイコンの外観が反映されました。

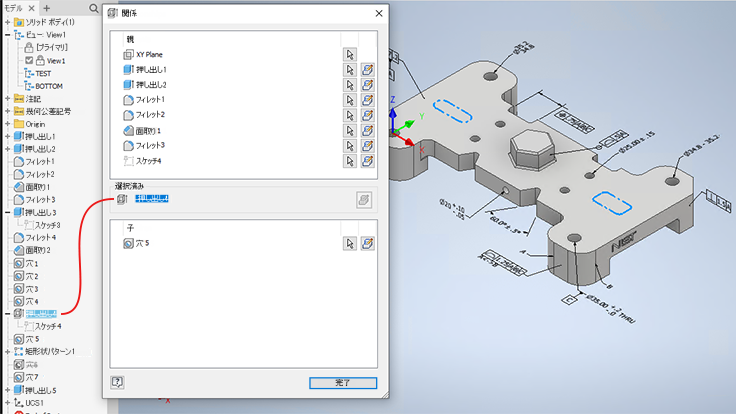

関係: [関係]コマンドは、省略されたコンポーネントに対して機能します。
チューブ＆パイプ: [プロパティ]ダイアログの[ルート]パネルで、最後に使用した値が保持され、次のルートで再利用できるようになりました。

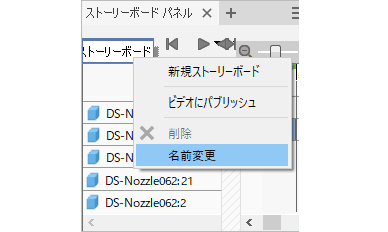

プレゼンテーション: プレゼンテーションで作業する際に、ストーリーボードの作成時、または後で選択したときに、ストーリーボードの名前を変更することができます。
プレゼンテーション: ビデオをパブリッシュする際に、出力フレームレートを指定できるようになりました。
簡易モード: 簡易モードでコンポーネントの表示設定を変更する際のパフォーマンスが向上しました。
アセンブリ内のねじ: マルチスレッドにより、多数のねじパーツが含まれているアセンブリのパフォーマンスが向上します。
表示設定ショートカット: [Alt]+[V]を使用すると、ソリッド、作業フィーチャ(平面、軸、点)、およびスケッチの表示と非表示が切り替わります。
モデルナビゲーション: 3 ボタンマウス使用時の自由オービット ナビゲーションが改善されました。

連携ワークフロー

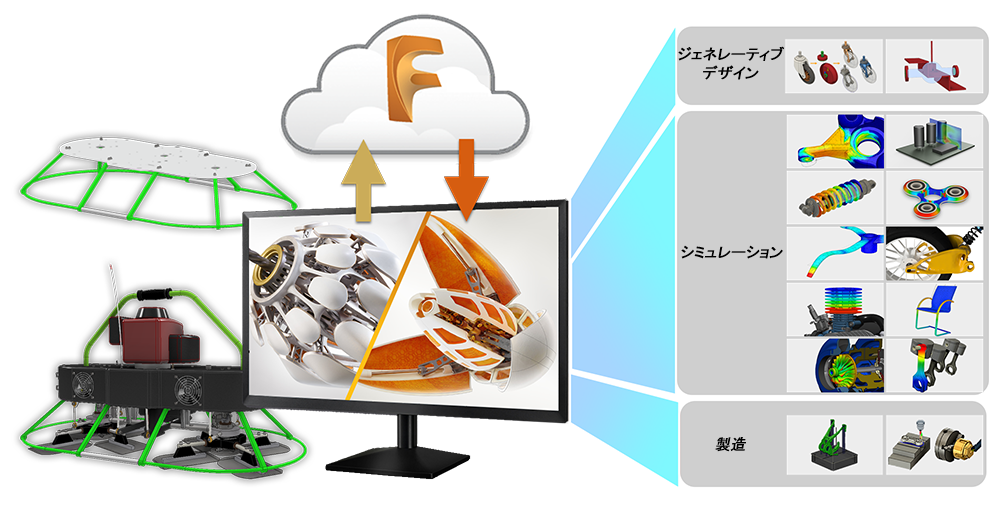

オートデスクでは、チーム間を結びつける方法を継続的に探しています。以前に、Inventor パーツを Fusion 360 の[デザイン]作業スペースにコピーする機能を追加しました。このリリースでは、連携がさらに強化されました。Inventor 内から、Fusion 360 の[ジェネレーティブデザイン]、[シミュレーション]、および[製造]の各作業スペースに直接データを渡すことができます。これにより、製造に移行する前の、初期のデザインアイデアやシミュレーションに関する作業がさらに簡単になります。

Inventor から Fusion 360 への相互運用性:

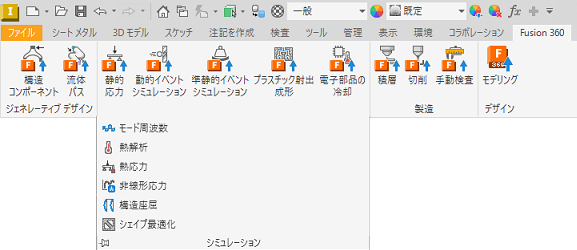

Inventor 内から、Fusion 360 のジェネレーティブデザイン、シミュレーション、および製造の各ツールを起動します。Fusion 360 リボンは、Inventor のアセンブリ環境とパーツ環境の両方で使用できます。

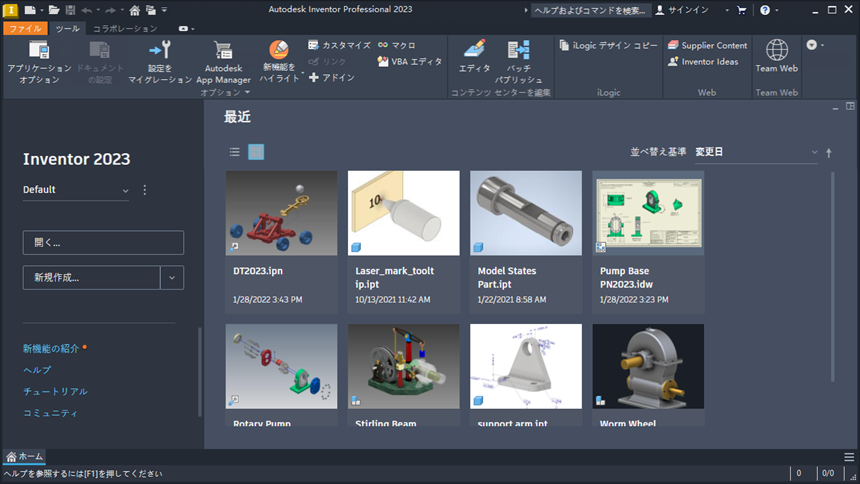

[ホーム]が[マイホーム]に取って代わる: 再設計された[ホーム]ページが、オートデスク製品の一貫した開始エクスペリエンスを提供します。

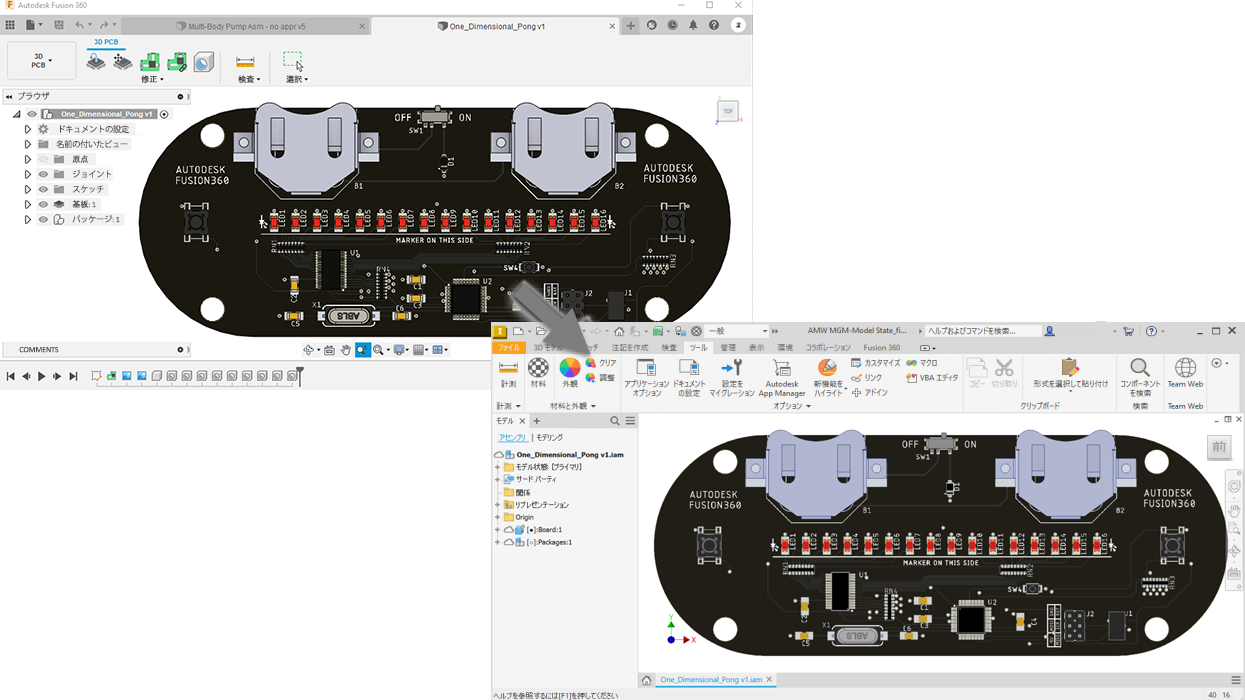

Fusion 360 のキャンバス: キャンバスデータが含まれている Fusion 360 Electrical デザインを開く際の表示の正確性が向上しました。

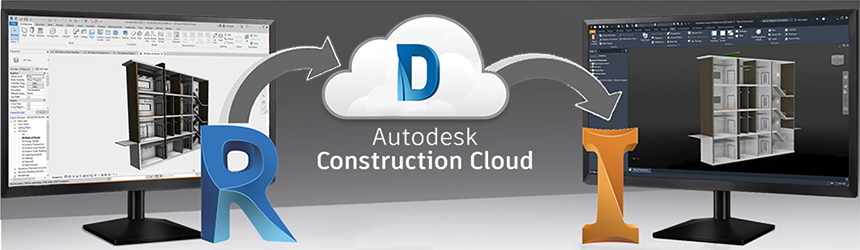

データ変換: Inventor のデータ変換を使用すると、指定された Revit データのサブセットを簡単に関係者と共有することができます。
相互運用性: Revit ファイルを開くなどのコマンドを起動したときに、Revit Interoperability コンポーネントがインストールされていない場合。インストール中に、Revit 以外のデータに関する作業を Inventor で続行することができます。
[簡略化]コマンド: フィーチャタイプの調整により、積層フィーチャと切削フィーチャの違いがより明確に示されます。
マイグレーション: 旧形式の代替パーツファイルで自動チェックが開始されなくなりました。
一般: 新しいショートカットキー、自動表示調整、およびパフォーマンスの向上。
トランスレータ: glTF、glb、USDz の各形式の追加、JT のインポートおよびエクスポート、STEP、および STL のエクスポートでの更新。

準拠への継続的な取り組み(2D および 3D 標準)

3D 注記とモデルベースの定義

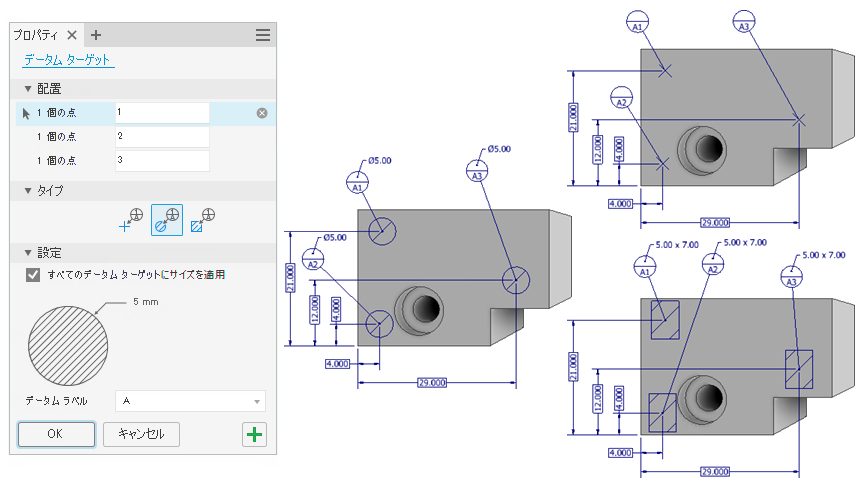

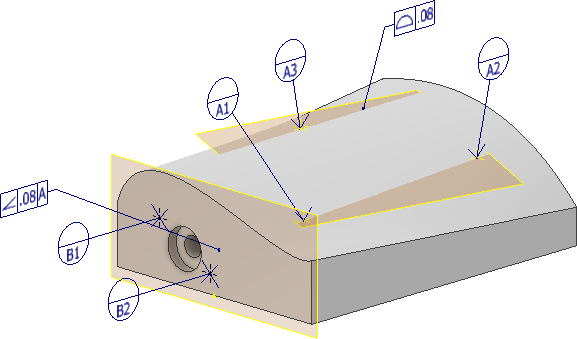

- [一般注釈]パネルに[データムターゲット]コマンドが追加され、不規則なサーフェスにデータムを設定できるようになりました。
- [データムターゲット]が[スタイル]に追加されました。
- ユーザ定義の 3D 注記データムターゲット平面が追加されました。

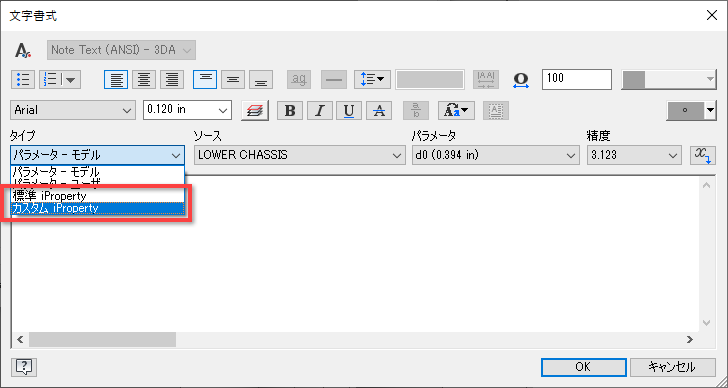

- 3D 注記にテキストを追加するときにプロパティを含めます。

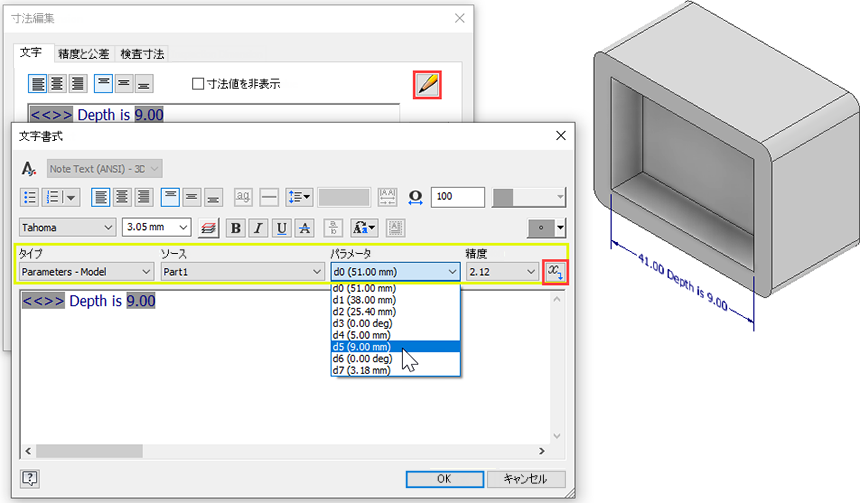

- 3D 注記にテキストを追加するときにパラメータを含めます。
- 幾何公差アドバイザは ASME 2009 および ISO 2012 をサポートしています。

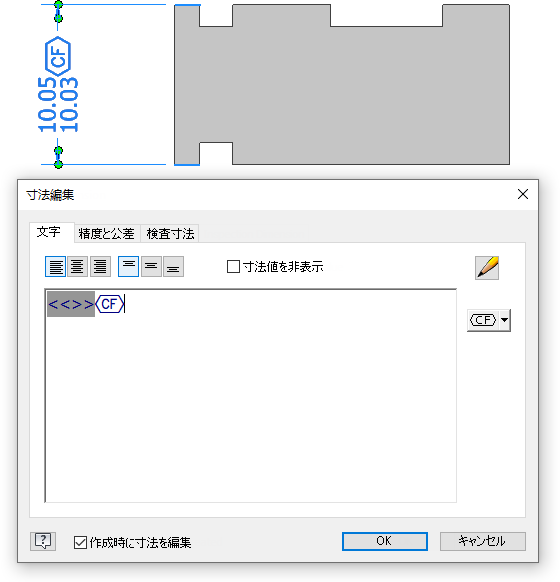

- 3D 注記の[寸法編集]ダイアログと[文字書式]ダイアログで連続フィーチャ(CF)を使用できます。
- データム参照フレームは、使いやすさとカスタムのデータム参照フレームのラベルのために改良されました。

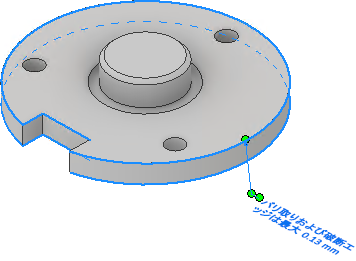

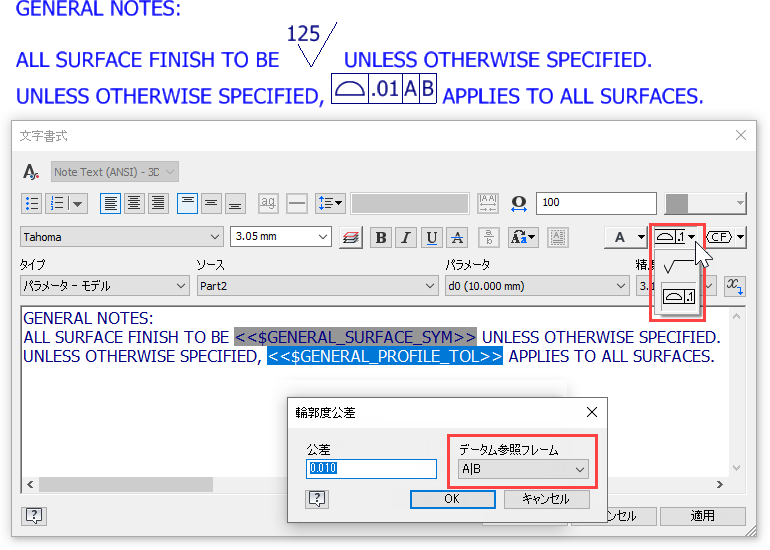

- 注記に一般的な面の指示記号およびサーフェスプロファイルの注記を含めます。
- 複数の面、エッジ、頂点を単一の 3D 引出線に関連付けます。
図面ビュー

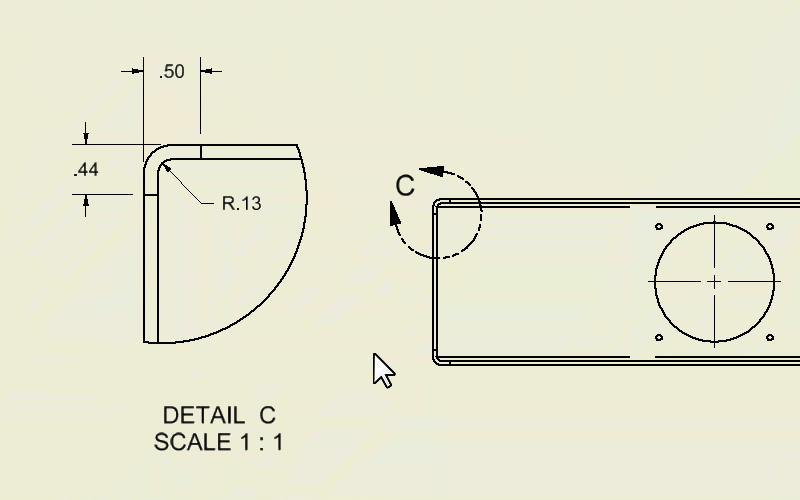

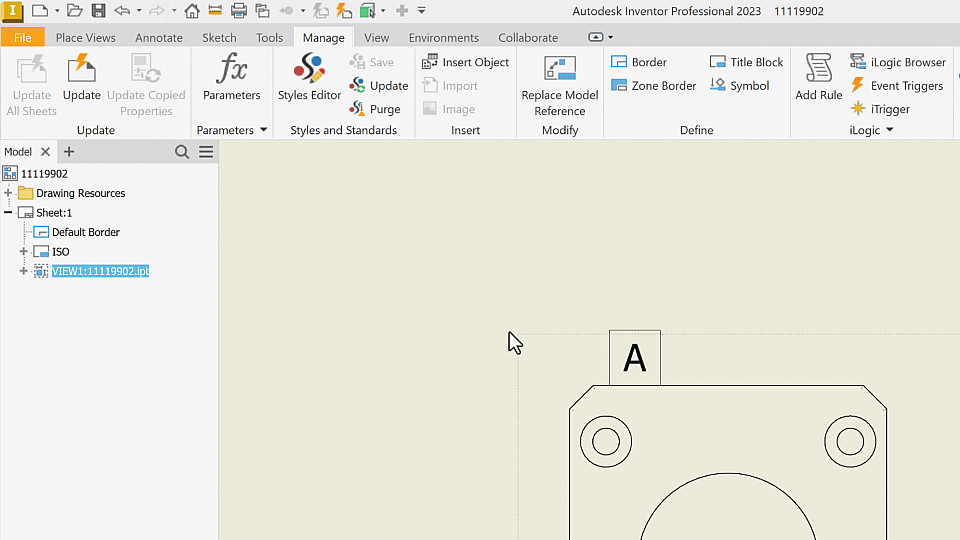

- [詳細プロパティを編集]を使用して、詳細図の境界の形状を円形状から矩形状に変更します。

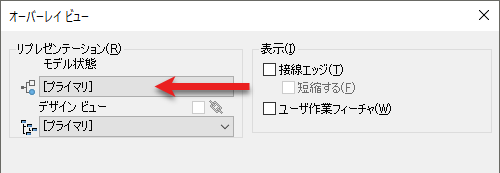

- オーバーレイビューに関連してモデル状態を使用します。

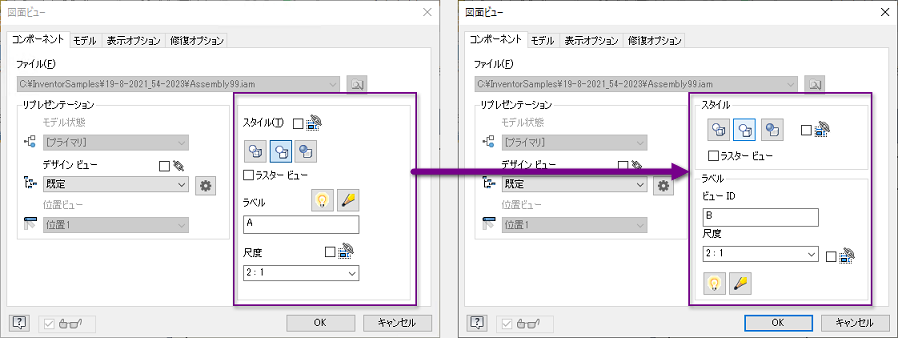

- [図面ビュー]ダイアログには、更新されたビューラベルインタフェースがあります。

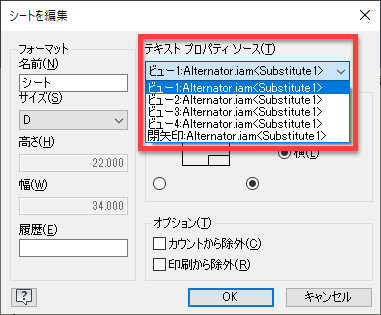

- 任意のビューのモデルをプライマリプロパティソースとして使用します。

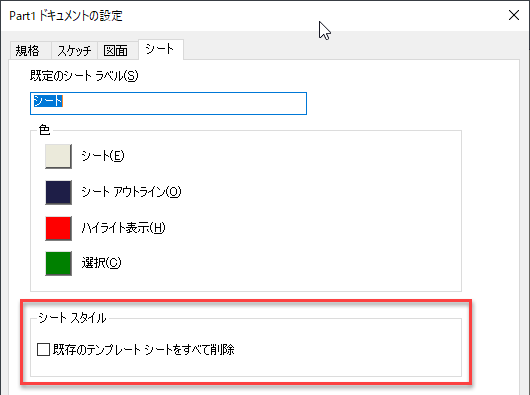

- 定義済みのシートスタイルから図面を作成するときに、既存のシートを自動的に削除します。

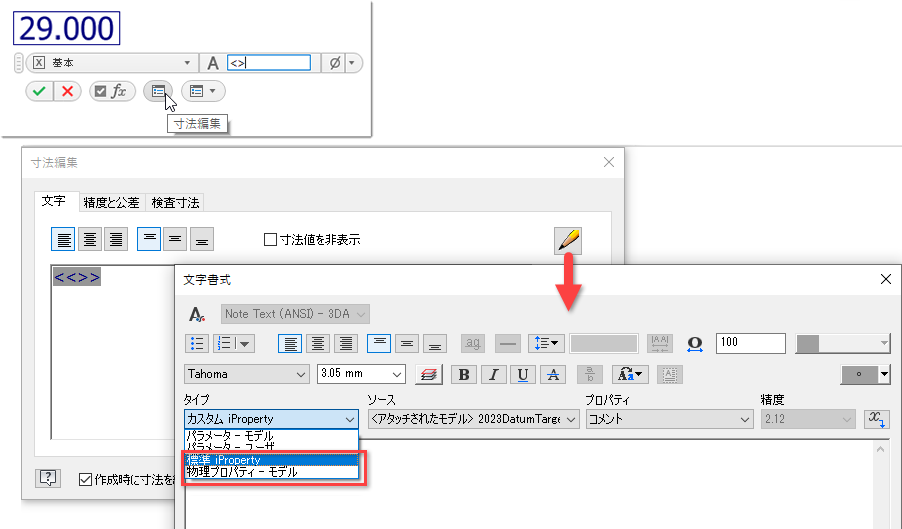

- テキストエディタから寸法の任意のプロパティフィールドにアクセスします。
図面注記
- 面の指示記号のコレクション記号が追加されています。
- 溶接記号の[識別線]と[現場溶接の方向]が改善されました。
- [溶接記号スタイルおよび規格エディタ]ダイアログボックスに新しい[現場溶接の方向]オプションが追加され、現場溶接の方向を設定できるようになりました。
- 引出線注記に、標準 iProperty、カスタム iProperty、およびアタッチされたパーツの親に属するインスタンスプロパティを含めることができるようになりました。
- 幾何公差記号: 幾何公差記号の「全体」記号。[幾何公差記号]ダイアログの[プロファイル]ドロップダウンメニューの新しい[全体]オプションを使用します。

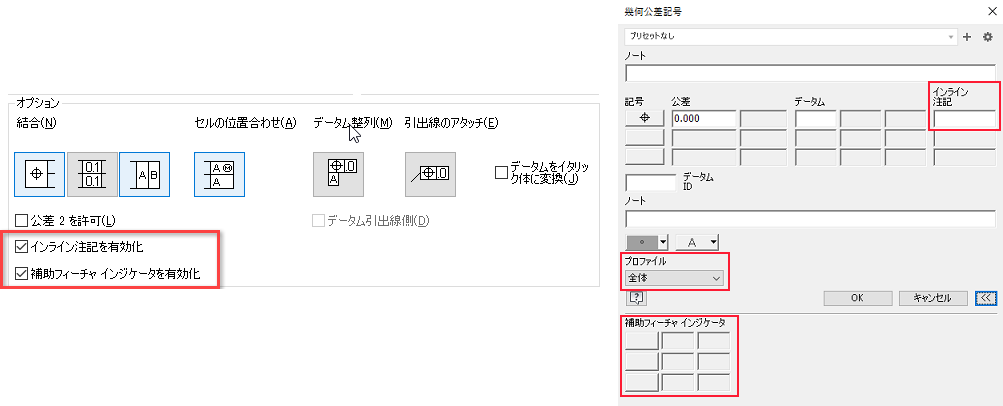

  また、[幾何公差記号]ダイアログに ISO 5458 規格と ISO 5459 規格に基づいた接頭辞、接尾辞、補助フィーチャインジケータを入力することもできます。まず、[スタイルおよび規格エディタ]ダイアログに追加された新しいチェックボックスを使用して、オプションを有効にします。セルに入力すると、セルが有効になることに注意してください。

  ISO 5458、ISO 14405-1:2016、および ISO 1101 の各規格に準拠するために、[幾何公差記号スタイル]ダイアログに識別子が追加されました。
