ポイント採番規則を設定する

自動ポイント採番規則を使用すると、長い複雑なポイント番号の管理が容易になり、ポイントの取得を効率的に行うことが可能になり、フィールド担当者のエラーが少なくなります。

自動ポイント採番規則は、読み込み、計算、またはディジタイズされた新しいポイントフィーチャに適用されます。ポイント採番規則を設定していない場合は、何も適用されません。測量など、一部のモジュールはポイント番号を必要とします。

要件: 自動ポイント採番規則は既定の IM_POINTNUMBER 属性を持っているポイントフィーチャクラスに適用されます。「フィーチャクラスタイプ: ポイント」も参照してください。

注: 自動ポイント採番規則は、ポイント番号の手動更新に対応していません。

ポイント番号は 2 つの部分で構成されています。

注: 割り当てた後にポイント採番規則タイプを変更してはなりません。

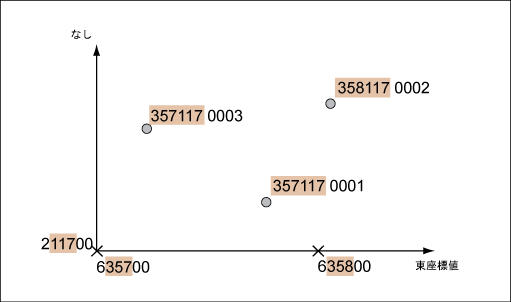

グリッド 100 m ポイント採番規則

グリッド 100 m ポイント採番規則は、接頭辞がポイントの座標値に依存するポイント番号を生成します。

反復接頭辞は、座標値の 100 <長さ単位> の値(東座標の 3 桁 + 北座標の 3 桁)から生成されます。このため、接頭辞は常に 6 桁の値です。

増分部は種々のフィーチャクラスグループに対して設定できます。

グループポイント採番規則は、フィーチャクラスグループのポイント番号を生成します。フィーチャクラスグループごとに、反復接頭辞と増分を指定します。

インダストリモデルポイント採番規則は、インダストリモデルごとに一意のポイント番号を生成します。すべてのポイント番号は同じ反復接頭辞を使用します。増分値については、フィーチャクラスのグループを定義できます。ここで、各グループは特定の番号範囲を使用します。

例: すべてのポイントに反復接頭辞 CT2196 を使用します。ただし、投影されたポイントには番号 1 ～ 49999 を使用し、トポグラフィックポイントには、番号 50000 ～ 99999を使用します。

CT219611 50001 -> トポグラフィックポイント

CT219611 00001 -> 投影されたポイント

CT219611 00002

CT219611 50002

CT219611 99999

ERCT 00001 -> 番号の範囲を超過

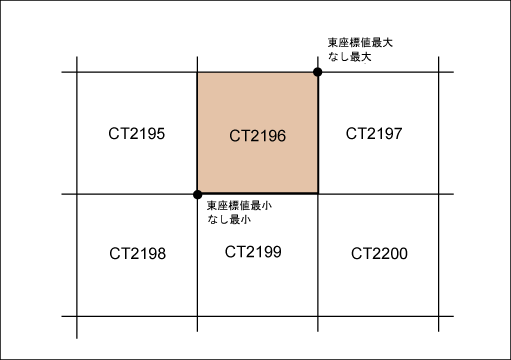

ラスタープランポイント採番規則は、指定したラスターのポイントの位置に応じて接頭辞が決まるポイント番号を生成します。

ラスターごとに反復接頭辞を指定します。ユーザ独自のラスターを定義できます。

種々のフィーチャクラスグループの増分部を環境設定してください。

このワークフローの手順:
