AutoExtractSoftSplit ルール グループは、ユーティリティ ラインをマージします。
- AutoExtractSoftSplit_BD
- AutoExtractSoftSplit_AD
- AutoExtractSoftSplit_BU
- AutoExtractSoftSplit_AU

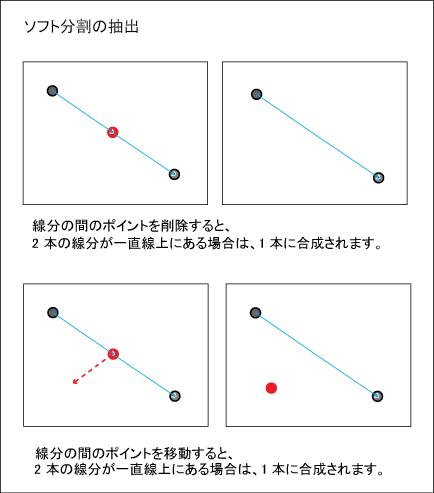

ケース 1— ライン間のポイントが削除された場合、ラインをマージします。次のケースでは、同じ属性を共有します。 ソフト分割の結果として 2 本のラインが作成された場合のジオメトリ
ケース 2— ライン間のポイントがラインから離された場合、ラインをマージします。次のケースでは、同じ属性フィーチャを共有します。 ソフト分割の結果として 2 本のラインが作成された場合のジオメトリこのアクションにより、移動されたポイントからラインが分離されます。
ルール グループは、ユーティリティ ポイント フィーチャ クラスに適用されます。
AutoExtractSoftSplit_BD
|
名前 |
AutoExtractSoftSplit_BD |
|
分類 |
オプション フィーチャ ルール |
|
場所 |
アセンブリ: Autodesk.Map.IM.Utilities.dll クラス名: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
タイプ |
クライアント側 削除前（BD）。 システムです。行です。 |
|
説明 |
ポイントが削除されると、ソフト分割ラインを結合します。 |
|
従属性 |
ルール グループのメンバー |
AutoExtractSoftSplit_AD
|
名前 |
AutoExtractSoftSplit_AD |
|
分類 |
オプション フィーチャ ルール |
|
場所 |
アセンブリ: Autodesk.Map.IM.Utilities.dll クラス名: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
タイプ |
クライアント側 削除後（AD）。 システムです。行です。 |
|
説明 |
ポイントが削除されると、ソフト分割ラインを結合します。 |
|
従属性 |
ルール グループのメンバー |
AutoExtractSoftSplit_BU
|
名前 |
AutoExtractSoftSplit_BU |
|
分類 |
オプション フィーチャ ルール |
|
場所 |
アセンブリ: Autodesk.Map.IM.Utilities.dll クラス名: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
タイプ |
クライアント側 更新前（BU）。 システムです。行です。 |
|
説明 |
ポイントが削除されると、ソフト分割ラインを結合します。 |
|
従属性 |
ルール グループのメンバー MoveConnectedLines ルール グループを有効にしている場合、AutoExtractSoftSplit_BU と AutoExtractSoftSplit_AU を無効にする必要があります。 |
AutoExtractSoftSplit_AU
|
名前 |
AutoExtractSoftSplit_AU |
|
分類 |
オプション フィーチャ ルール |
|
場所 |
アセンブリ: Autodesk.Map.IM.Utilities.dll クラス名: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
タイプ |
クライアント側 更新後（AU）。 システムです。行です。 |
|
説明 |
ポイントが削除されると、ソフト分割ラインを結合します。 |
|
従属性 |
ルール グループのメンバー MoveConnectedLines ルール グループを有効にしている場合、AutoExtractSoftSplit_BU と AutoExtractSoftSplit_AU を無効にする必要があります。 |
