セクションはネットワーク ポイント間の下水チャネルまたは管です。セクションは下水ユーティリティ モデルの唯一の標準ライン フィーチャです。
データ モデルは実際の管ジオメトリと、それより抽象的なビューのネットワーク トポロジの両方を保存します。物理的に、管は 2 つのマンホール ストラクチャの間を走り、マンホールには直径寸法があります。トポロジ的に、セクションはマンホール(中心)からマンホール(中心)へと走ります。
中間ポイントを使って詳細を追加し、マンホールからマンホールへのラインがより正確になるようにします。
下水インダストリ モデル オプションで、マンホール/セクション検証を有効にできます。下水インダストリ モデル オプションを参照してください。
マンホール/セクションの検証は、セクションとマンホール フィーチャ クラスの底の高さの一貫性をチェックします。フィーチャ クラス フォームで、一致しない属性がハイライトされ、ツールチップが不一致を説明します。

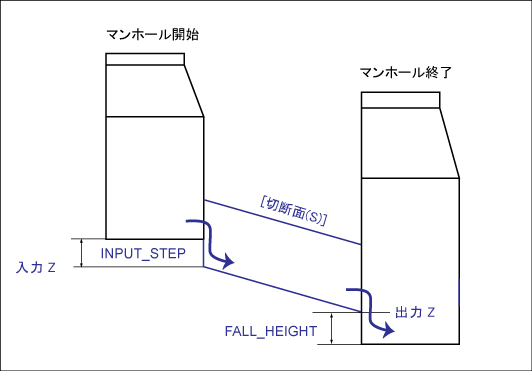

下水データ モデル: 2 つのマンホール間のセクションです。物理的に、セクションはマンホール ストラクチャの間を走る管で表現されます。
- 計算テーブル — WW_SECTION
- フィーチャ タイプ — 属性
| 名前 | データ タイプ | 説明 |
|---|---|---|
|
AVG_DEPTH |
番号 |
セクションの平均の深さです。 |
|
CADASTRAL_INFO |
Varchar2 |
地籍情報の説明です。土地の境界、ストラクチャの位置、境界の寸法などです。 |
|
CONNECTION_COMMENTS |
Varchar2 |
セクションに付随する接続コメントです。 |
|
CONNECTION_DESIGNATION |
Varchar2 |
地籍情報の説明です。土地の境界、ストラクチャの位置、境界の寸法などです。 |
|
CONNECTION_DISTANCE |
番号 |
セクションの平均の深さです。 |
|
CONNECTION_FIXING |
Varchar2 |
地籍情報の説明です。土地の境界、ストラクチャの位置、境界の寸法などです。 |
|
DATE_ACQUIRED |
日付 |
データが取得された日付です。 |
|
DATE_CREATION |
日付 |
アイテムが作成された日付です。 |
|
DATE_STARTUP |
日付 |
アイテムの責任が取られた日付です。 |
|
DIAMETER_INSIDE |
番号 |
セクションの内側の直径寸法です。 |
|
DIAMETER_OUTSIDE |
番号 |
セクションの外側の直径寸法です。 |
|
DIMENSION_1 |
番号 |
アイテムの 1 番目の寸法です。メートル単位で測定されます。 |
|
DIMENSION_2 |
番号 |
アイテムの 2 番目の寸法です。メートル単位で測定されます。 |
|
DISTANCE |
番号 |
セクションが及ぶ距離です。メートル単位で測定されます。 |
|
END_Z |
番号 |
セクションの終了ポイントの海水面上の高さです。メートル単位で測定されます。 |
|
EXIST_SPECIAL_PROFILE |
番号 |
セクションの既存の特別なプロファイルです。 |
|
FALL_HEIGHT |
番号 |
セクションの終了ポイントで水が落下する高さです。メートル単位で測定されます。 |
|
FID_CONSESSIONAIRE |
番号 |
このアイテムの営業許可取得者です。 関連先:
|
|
FID_DRAIN_AREA |
番号 |
セクションの排水区域です。 関連先:
|
|
FID_ENV_PARAMETERS |
番号 |
環境パラメータとの関連です。 関連先:
|
|
FID_INSTALLER |
番号 |
アイテムの製作を担当する企業です。 関連先:
|
|
FID_LOCATION |
番号 |
アイテムの位置(番地)です。 関連先:
|
|
FID_MAINTENANCE |
番号 |
このアイテムのメンテナンスに責任を持つ会社です。 関連先:
|
|
FID_MANUFACTURER |
番号 |
このアイテムの製造元です。 関連先:
|
|
FID_OPERATOR |
番号 |
このアイテムの運営者です。 関連先:
|
|
FID_OWNER |
番号 |
このアイテムの所有者です。 関連先:
|
|
FID_TREATMENT_PLANT |
番号 |
このアイテムに関連する処理場です。「処理場」を参照してください。 関連先:
|
|
FID_WASHING_AREA |
番号 |
セクションが配置される洗浄エリアです。「洗浄エリア」を参照してください。 関連先:
|
|
FILE_NAME |
Varchar2 |
このアイテムに関連するファイルです。 |
|
FIXING |
Varchar2 |
修理のエントリです。 |
|
GROUP_SECTION |
Varchar2 |
グループ セクションです。 |
|
HYDRAULIC_FRICTION |
番号 |
セクション内側の水力摩擦または粗さです。これによって長さに対する圧力が減少します。 |
|
ID_ACCURACY |
番号 |
アイテムの現在位置が決定された方法です。たとえば、正確、配置による、不明、不正確です。 関連先:
|
|
ID_CATHODIC_PROTECTION |
番号 |
セクションに適用されている陰極保護のタイプです。たとえば、犠牲電食、AC、DC などです。 関連先:
|
|
ID_COATING_INSIDE |
番号 |
セクションの内側に沿うコーティングのタイプです。 関連先:
|
|
ID_COATING_OUTSIDE |
番号 |
セクションの外側に沿うコーティングのタイプです。 関連先:
|
|
ID_CONDITION |
番号 |
アイテムの状態です。たとえば、破損、漏水などです。 関連先:
|
|
ID_CONNECTION_EDGE_TYPE |
番号 |
接続エッジ タイプの ID です。 関連先:
|
|
ID_CONNECTION_TYPE |
番号 |
接続タイプの ID です。 関連先:
|
|
ID_CONSTR_PROFILE |
番号 |
プロファイルに追加で構築された要素です。 関連先:
|
|
ID_DATA_ORIGIN |
番号 |
データの原点の ID です。 関連先:
|
|
ID_DISPOSITION_STATE |
番号 |
アイテムの配置状態です。たとえば、故障、平面などです。 関連先:
|
|
ID_DRAIN_PATTERN |
番号 |
排水パターン コードです。 関連先:
|
|
ID_FLOODPLAIN |
番号 |
セクションが氾濫原に入っているかどうかを定義します。 関連先:
|
|
ID_FOUNDATION |
番号 |
基礎のタイプです。 関連先:
|
|
ID_FUNCTION |
番号 |
機能の ID です。 関連先:
|
|
ID_GROUNDWATER |
番号 |
地下水の ID です。 関連先:
|
|
ID_HEIGHT_ACCURACY |
番号 |
高度の正確さです。 関連先:
|
|
ID_HYDRAULIC_FUNCTION |
番号 |
アイテムの水力機能です。 関連先:
|
|
ID_LAYING_TYPE |
番号 |
アイテムがその位置に配置された状態を記述します。たとえば、開渠、地面置きなどです。 関連先:
|
|
ID_LINING |
番号 |
ライニングの ID です。 関連先:
|
|
ID_LINING_MATERIAL |
番号 |
ライニング マテリアルの ID です。 関連先:
|
|
ID_MARKER_TYPE |
番号 |
アイテムが地上にマークされている状態を記述します。たとえば、マーカー、磁力テープ、テープなどです。 関連先:
|
|
ID_MATERIAL |
番号 |
このアイテムの構築に使われたマテリアルです。 関連先:
|
|
ID_MATERIAL_ORIGIN |
番号 |
マテリアルの原点の ID です。 関連先:
|
|
ID_OTHER_CONSTRUCTION |
番号 |
セクションに配置された他の構築物を記述します。 関連先:
|
|
ID_OWNERSHIP |
番号 |
このアイテムの所有者です。 関連先: WW_OWNERSHIP_TBD |
|
ID_PRESSURE_PROCEDURE |
番号 |
圧力プロシージャの ID です。 関連先: WW_PRESSURE_PROCEDURE_TBD |
|
ID_PROFILE |
番号 |
セクションのプロファイルを記述します。 関連先: WW_PROFILE_TBD |
|
ID_PROFILE_ORIGIN |
番号 |
プロファイルの原点の ID です。 関連先: WW_PROFILE_ORIGIN_TBD |
|
ID_RENOVATION |
番号 |
セクションの復旧または置換を記述します。たとえば、コンクリート、エポキシ、継手などです。 関連先: WW_RENOVATION_TBD |
|
ID_SOIL_TYPE |
番号 |
土壌のタイプです。 関連先:
|
|
ID_TRAFFIC_SITUATION |
番号 |
セクションの上を通過する交通の状態です。 関連先:
|
|
ID_UTILISATION |
番号 |
セクションの利用状況です。 関連先:
|
|
ID_WATER_PROTECTION |
番号 |
水保護の度合いです。 関連先:
|
|
INPUT_DEPTH |
番号 |
セクションの開始点でのセクションの深さです。メートル単位で測定されます。 |
|
INPUT_STEP |
番号 |
開始マンホールでの土壌の高度と入口の高度の差です。メートル単位で測定されます。 |
|
INPUT_Z |
番号 |
セクションの入力ポイントの海水面上の高さです。メートル単位で測定されます。 |
|
LISA_GUID |
Varchar2 |
LISA 一意識別子です。 |
|
LOCATION |
Varchar2 |
アイテムの位置の短い説明です。たとえば、壁から 1m です。 |
|
MAX_FLOW |
番号 |
セクションを通過可能な最大の流量です。 |
|
MAX_PRESSURE |
番号 |
セクションの最大圧力率です。 |
|
NAME_NUMBER |
Varchar2 |
このアイテムの名前または番号です。 |
|
NAME_NUMBER_1 |
Varchar2 |
このアイテムの追加の名前/番号です。 |
|
NARRATIVE |
Varchar2 |
対象のアイテムに関する説明、またはその他の一意の情報です。 |
| OUTPUT_DEPTH |
番号 |
セクションの終了点でのセクションの深さです。メートル単位で測定されます。 |
| OUTPUT_Z |
番号 |
セクションの出力ポイントの海水面上の高さです。メートル単位で測定されます。 |
| PIPE_LENGTH |
番号 |
物理的な管の長さです。メートル単位で測定されます。 |
|
PIPE_SLOPE |
番号 |
物理的な管の傾斜です。 |
|
RATEDPRESSURE |
番号 |
セクションの圧力率です。 |
|
REGULARINDIVIDUALPIPELENGTH |
番号 |
個々の管の標準の長さです。 |
| SEQUENCEID |
番号 |
一意のシーケンス識別子です。 |
|
SERIAL_NUMBER |
Varchar2 |
製造元の一意のシリアル番号です。 |
| START_Z |
番号 |
セクションの開始ポイントの海水面上の高さです。メートル単位で測定されます。 |
|
THICKNESS |
番号 |
管壁の厚さです。 |
| TOTAL_LENGTH |
番号 |
セクションの 2D 長; マンホール間の全長、インダストリ モデルの単位で測定。 |
|
TOTAL_SLOPE |
番号 |
セクションの計算された傾斜です。 |
|
TRANSIT_RIGHT_DOCUMENT |
Varchar2 |
個人区画の通行権ドキュメントへの参照です。 |
|
USER_FLAG |
Varchar2 |
運営者の定義による作業エリアです。この属性は、運営者がユーザ定義のシステム処理に使えます。それが対象のアイテムのデータ整合性をもたらすのではなく、対象のアイテムのデータを保存するのに使うべきではありません。 |
|
VALUE |
Varchar2 |
モデルの短い説明です。この値は、モデルのドメイン テーブル リプレゼンテーションに使われます。 |
