モデルを開く

Autodesk® Inventor® を起動し、次の手順を実行します。

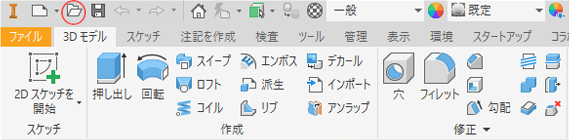

  1. Inventor で、リボンの一番上の行にある [開く]をクリックします。

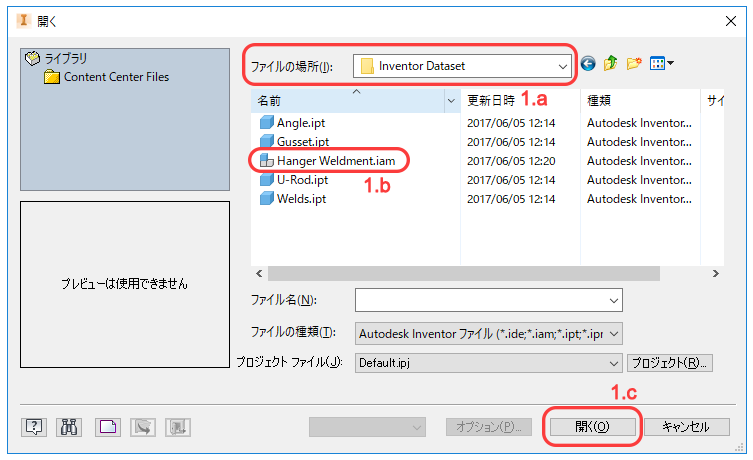

    図 1.a – 1.c を参考にして、次の 3 つの手順を実行します。

    図 1.a – 1.c
    1. クイック スタート チュートリアルのデータセットを展開したフォルダにナビゲートします。
    2. ファイル Hanger Weldment (.iam )を選択します。

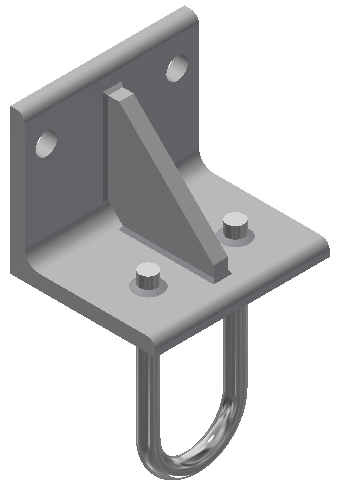

    3. [開く]ボタンをクリックします。次の図に示すように、モデルがキャンバスに表示されます。

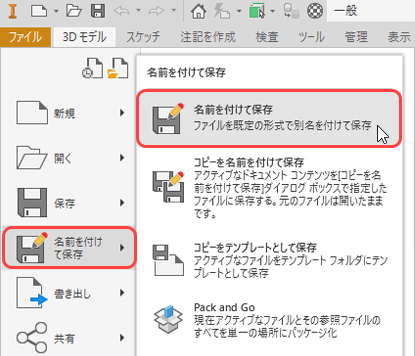

  2. [ファイル]メニュー > [名前を付けて保存] > [名前を付けて保存]をクリックします。

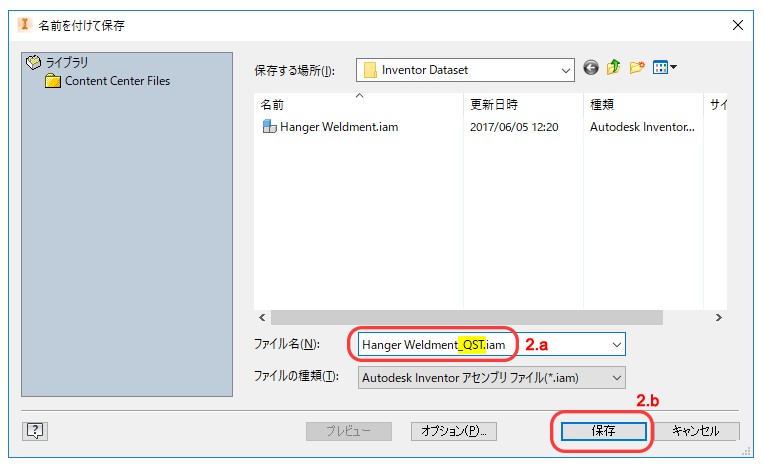

    1. [ファイル名]フィールドで、ファイル名の末尾に _QST を追加し、Hanger Weldment_QST (.iam または .sldprt )とします。QST は、クイック スタート チュートリアル(Quick Start Tutorial)の略です。

    2. [保存]ボタンをクリックします。
    注: この操作によって、後で再利用できるように元のモデル ファイルが保存されます。

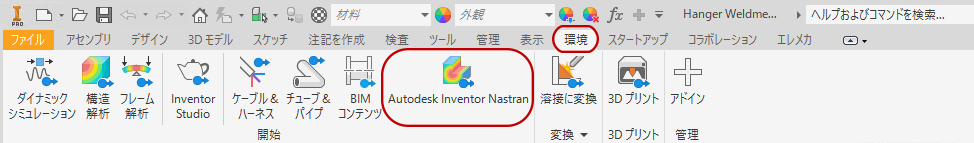

    • Inventor で、[環境] Autodesk Inventor Nastran の順にクリックして、Inventor Nastran の環境に入ります。ブラウザに自動的に Autodesk Nastran モデル ツリーが表示されます(表示されない場合は左側のペインでタブを選択)。

    注: 初めて Inventor Nastran の環境に入った場合、自動的に既定の解析が作成されます。既定の設定は次のとおりです。
    • 解析タイプ: 線形静的応力
    • 単位: CAD モデルの単位と同じ
    • 接触タイプ: 結合
    • 接触許容値: 0.1

      • これらおよび残りの設定は、このチュートリアルに適しています。解析設定を編集する必要はありません。

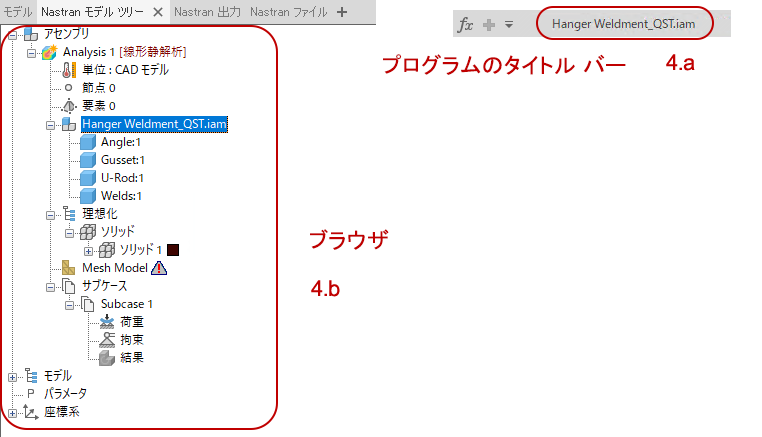

  4. 解析モデルが正常に設定されたことを確認するには:
    1. 新しいモデル名(_QST が追加されている)が CAD プログラムのタイトル バーに表示されていることを確認します。
    2. ブラウザに Autodesk Nastran モデル ツリー が表示されていることを確認します。
