このチュートリアルでは、繊維充填ラジエーター タンク モデルの解析手順を順を追って説明します。まず、有限要素モデルを Inventor Nastran を使用して用意します。次に、Advanced Material Exchange を使用して解析結果を Moldflow から構造モデルにマッピングします。最後に、Inventor Nastran でラジエーター タンクの構造解析を行い、結果を表示します。

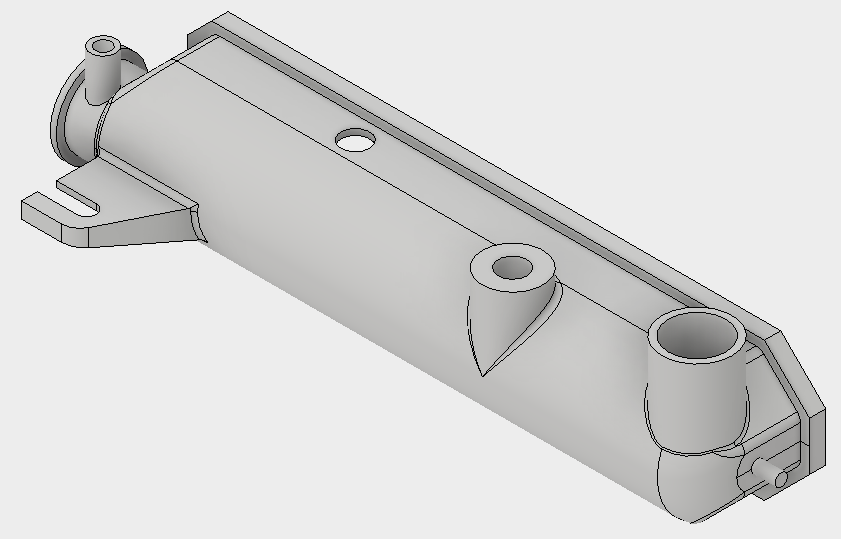

ラジエーター タンク パーツは、Extron 3019 HS ガラス繊維強化材料で作成されています。モデルは、繊維充填パーツの方向を特定するために、既に Moldflow において[重点+保圧]解析を使用してシミュレートされています。
このチュートリアルで使用するモデルは、こちらからダウンロードできます。
