Navisworks Coordination Issues アドインでクラッシュをグループ化するには

Navisworks Clash Detective で見つかったクラッシュを素早くグループ化するには、Navisworks Coordination Issues アドインを使用します。

Navisworks でモデルを開き、Clash Detective を使用してモデル間のクラッシュを検出します。

注: 詳細については、『Clash Detective ユーザガイド』を参照してください。
[コーディネーション]タブ > [クラッシュ]パネル > [グループを作成]の順にクリックします。

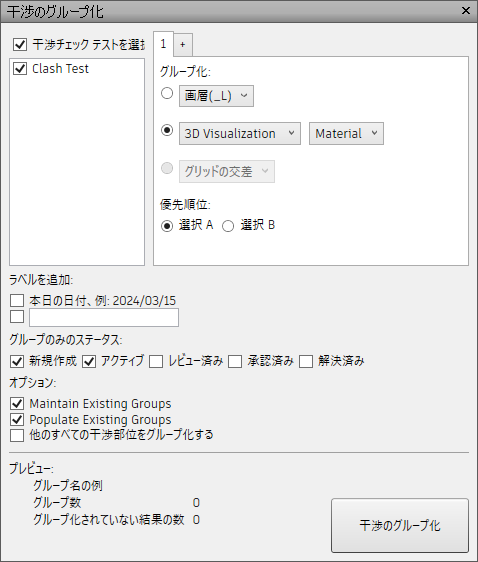

[クラッシュをグループ化]ダイアログボックスを使用して、クラッシュをグループ化する基準を指定します。
1. クラッシュテストを選択: クラッシュをグループ化するクラッシュテストを選択します。
2. グループ化: どの基準でクラッシュをグループ化するかを選択します。ラジオボタンを使用して基準を選択し、対応するドロップダウンリストから特定のグループ化項目を選択します。次の中から選択します。
  - レイヤー: 選択ツリーに表示されるモデルの階層構造に基づいてクラッシュをグループ化します。
  - カテゴリとプロパティ: モデルで定義されたオブジェクトカテゴリ、システムタイプ、またはプロパティに基づいてクラッシュをグループ化します。
  - レベル: グリッドの交点またはレベルに基づいてクラッシュをグループ化します。このオプションを使用するには、モデルにアクティブなグリッドシステムが含まれている必要があります。
  注: 3b で説明されているように、追加のグループを追加して、「+」をクリックし、追加のオプションを定義することで、より複雑なクラッシュグループを作成できます。これにより、グループ化オプションの組み合わせが可能になります。
3. 優先順位: どのモデルまたはオブジェクトを基にクラッシュグループの優先順位を決定するかを指定します。たとえば、[選択A]を選択すると、そのモデルはプライマリオブジェクトとして扱われ、そのプライマリオブジェクトに対して他のモデルがクラッシュします。
4. ラベルを追加: このチェックボックスをオンにすると、今日の日付とカスタムテキストラベルがクラッシュグループ名に追加されます。

  注: クラッシュグループ名は、選択した基準および追加されたラベルに基づいて生成されます。
5. グループのみのステータス: グループ化するステータスのクラッシュを選択します。たとえば、新しいクラッシュとアクティブなクラッシュのみをグループ化する場合があります。
6. オプション:
  - 既存のグループを保持: Clash Detectiveを使用して既に作成したクラッシュグループを保持するには、このチェックボックスをオンにします。このオプションを選択解除すると、新しいクラッシュグループによって既存のクラッシュグループが上書きされます。
  - 既存のグループに追加: 可能な場合は、このチェックボックスをオンにして既存のグループに追加します。このオプションを選択解除すると、新しいグループが作成されます。
  - 他のすべてのクラッシュをグループ化: このチェックボックスをオンにすると、指定したグループ化基準に適合しないクラッシュを含むクラッシュグループが作成されます。このグループは「その他」と呼ばれます。
7. プレビュー:クラッシュグループに付けられる名前と、作成されるグループの数を確認します。また、基準に基づいてグループ化されないクラッシュの数も表示できます。[他のすべてのクラッシュをグループ化]オプションを選択すると、これらのクラッシュは[その他]というグループに配置されます。
[クラッシュをグループ化]をクリックします。

結果として得られたクラッシュグループが[Clash Detective]ウィンドウに表示されます。
