スペックおよびカタログを変換するには

AutoPLANT のスペック(またはカタログ)を変換するには

1. [ファイル]メニューで、[変換] [AutoPLANT のスペックおよびカタログ]をクリックします。

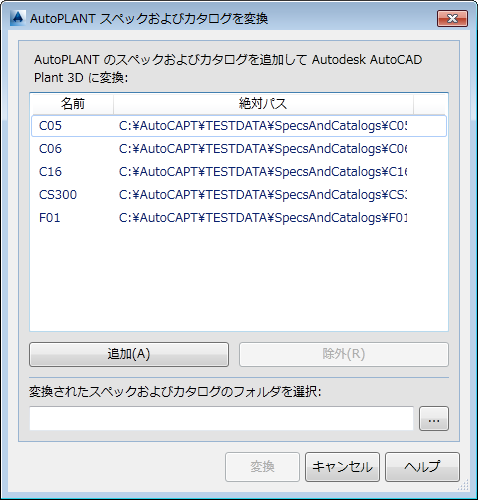

2. [AutoPLANT スペックおよびカタログを変換]ダイアログ ボックスで[追加]をクリックします。
3. [スペックおよびカタログを選択]ダイアログ ボックスで、変換するスペックが含まれるフォルダをナビゲートします。1 つまたは複数のスペックを選択し、[開く]をクリックします。
4. [外部スペックおよびカタログを変換]ダイアログ ボックスの[変換されたスペックおよびカタログのフォルダを選択]で[...]ボタンをクリックし、変換したファイルを保存するフォルダを参照します。[OK]をクリックします。
5. [外部スペックおよびカタログを変換]ダイアログ ボックスで[変換]をクリックしますダイアログ ボックスに変換の進行状況が表示されます。
6. [スペックおよびカタログ - 変換の完了]ダイアログ ボックスで、次のいずれかの操作を行います。
   • 出力フォルダ、変換日、および変換された mdb ファイルの名前が含まれる[スペック変換レポートを表示]ダイアログを表示します。このダイアログで、[ここをクリックして、変換レポートを表示します]リンクをクリックし、テキスト形式の情報を表示します。
   • ログ ファイルと変換されたファイルを表示できる、変換されたスペック フォルダを開きます。
7. 変換結果に基づいて、必要に応じてマッピングを調整し、もう一度変換を実行することも、スペックを開き、Plant 3D カタログからパーツを追加することもできます。

CADWorx のスペックを変換するには

1. [ファイル]メニューで、[変換] [CADWorx のスペック]をクリックします。

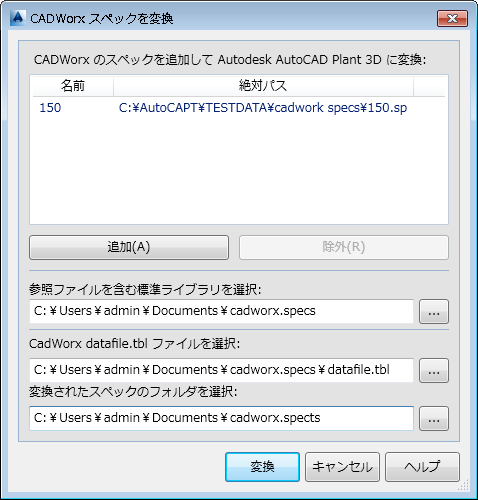

2. [CADWorx スペックを変換]ダイアログ ボックスで、[追加]をクリックします。
3. [スペックおよびカタログを選択]ダイアログ ボックスで、変換するスペックが含まれるフォルダをナビゲートします。1 つまたは複数のスペックを選択し、[開く]をクリックします。
4. [CADWorx スペックを変換]ダイアログ ボックスで、次のように操作します。
   • [参照ファイルを含む標準ライブラリを選択]領域で[...]ボタンをクリックし、CADWorx のライブラリが含まれるフォルダを指定します。[OK]をクリックします。
     注: 特定のライブラリ フォルダではなく、トップ レベルを選択します。
   • Select the CadWorx datafile.tbl ファイルの下の[...]ボタンをクリックして、このファイルが置かれているフォルダまで移動します。[開く]をクリックします。
   • [変換されたスペックおよびカタログのフォルダを選択]で[...]ボタンをクリックし、変換したファイルを保存するフォルダを参照します。[OK]をクリックします。
   • [変換]をクリックします。ダイアログ ボックスに変換の進行状況が表示されます。
5. [スペックおよびカタログ - 変換の完了]ダイアログ ボックスで、次のいずれかの操作を行います。
   • 出力フォルダ、変換日、および変換された mdb ファイルの名前が含まれる[スペック変換レポートを表示]ダイアログを表示します。このダイアログ ボックスの[ここをクリックして、変換レポートを表示します]リンクをクリックすると、Microsoft Excel スプレッドシート形式で情報が表示されます。
   • ログ ファイルと変換されたファイルを表示できる、変換されたスペック フォルダを開きます。
6. 変換結果に基づいて、必要に応じてマッピングを調整し、もう一度変換を実行することも、スペックを開き、Plant 3D カタログからパーツを追加することもできます。

変換されたスペックまたはカタログを開き、エラー ログを表示するには

1. [ファイル]メニューで、[スペックを開く]または[カタログを開く]をクリックします。
2. [ファイルを開く]ダイアログ ボックスで、変換されたスペックまたはカタログ用に選択したフォルダをナビゲートします。[開く]をクリックします。
3. エディタ最上部の赤いエラー バーで、[エラー ログを表示する]をクリックします(赤いバーは、変換中にエラーが発生した場合にのみ表示されます)。
4. (任意) [スペック変換レポート]ダイアログ ボックスの[ここをクリックして、変換レポートを表示します]リンクをクリックします。レポートは Microsoft Excel スプレッドシートとして表示されます。
