バルブ オペレータのサイズ パラメータのレポート

バルブ アクチュエータのアクチュエータの高さとアクチュエータの幅は、カタログ エディタでコントロールできます。これにより、パーツの実際の 3D モデル ジオメトリに影響を与えない、別の値をレポートできます。

1. [共通フィルタ]セクションのカタログ エディタでバルブ アクチュエータを選択し、[配管コンポーネントのサイズを編集]セクションで[サイズ]タブを選択します。

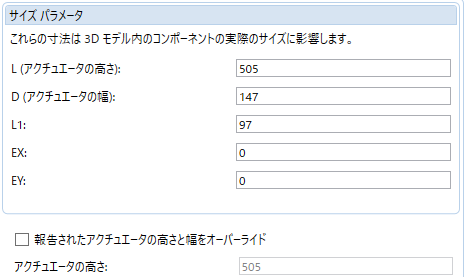

2. [サイズ パラメータ]セクションでアクチュエータの高さまたはアクチュエータの幅を変更すると、下部のセクションの対応する値も変更されます。



3. パーツの実際の 3D ジオメトリに影響を与えずに、レポートされたパラメータをレポート内容に合わせて変更するには、レポートされたアクチュエータの高さと幅の変更を選択し、必要な値を入力します。
