P&ID ライン リスト

P&ID オブジェクトの 3D に相当するオブジェクトを Plant 3D モデル内に配置します。

 リボン: [ホーム]をクリック - [配管]タブ [パーツの挿入]パネル [P&ID ライン リスト]
 コマンド入力:  plantpidlinelist

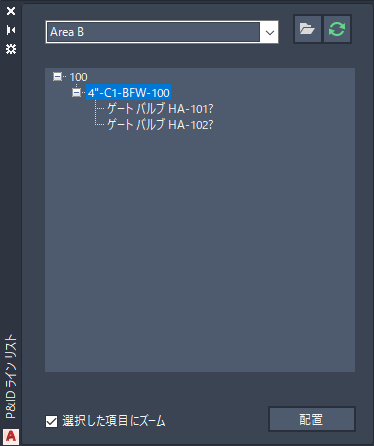

ライン リスト コントロール

P&ID ラインおよびインライン機器の Plant 3D に相当するオブジェクトを 3D モデル内に配置するための機能です。

ドロップダウン リスト
現在の P&ID 図面の名前が表示されます。既定では、最後に開いた図面が表示されます。
[配置]ボタン
選択したラインまたはコンポーネントを 3D モデル内に配置します。

ライン リスト パネル

3D モデル内に配置できるラインおよびインライン機器が表示されます。

ライン リスト ツールバー
図面のステータスを開いたり、追加、更新するボタンがあります。
  •   開く: 選択した P&ID 図面を開きます。
  •   更新: 選択した P&ID 図面のライン リスト コンポーネントおよびライン コンポーネントを更新します。
ツリー表示
プロジェクト ツリーの各ノードは、P&ID 図面内のライン セグメントを表します。 各ライン セグメントの下のインライン アセットは、パイプラインの流れ方向に従って並べ替えられます。
選択した項目にズーム
このチェック ボックスをオンにすると、ツリーの項目をクリックできます。項目をクリックすると、その項目に対応するオブジェクトが、作図領域の中央に可能な限り大きく表示されます。
