概要 - オルソ単線配管

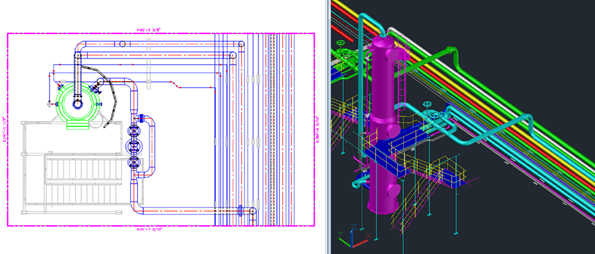

オルソ図面で、配管をさまざまな基準に従って単線で表示できるようになりました。
オルソ単線配管を使用するには、[オルソ ビュー]タブ
[単線配管]パネル
[単線表示]をクリックします。コマンド プロンプトで、単線配管の表示を管理するオルソ ビューを選択します。フライアウト メニューから、次の基準に基づいて単線配管を表示できます。
すべての配管
ライン番号
配管のサイズ範囲
プロパティ
ウィンドウ選択
[更新]をクリックすると、指定したパイプラインが単線で表示されます。
