オルソ図面で注釈を使用するには
オルソ図面に注釈を追加する
プロジェクト マネージャで、[オルソ図面]タブをクリックします。
ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
目的のオルソ図面をダブルクリックして開きます。

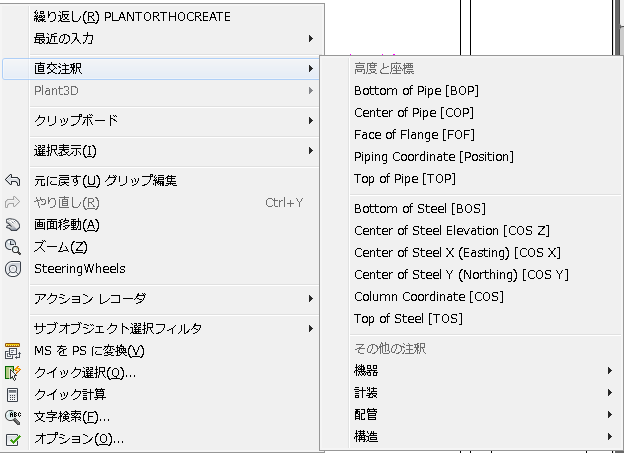

オルソ ペーパー空間のオルソ図面で、注釈を付けるコンポーネントを含むビューポートで右クリックして[オルソ注釈]を選択します。
追加する注釈を選択します(たとえば、[Bottom of Pipe (BOP)])。
プロンプトが表示されたら、注釈を付けるコンポーネントを選択します。

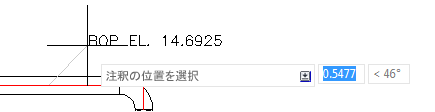

注釈を希望の位置に設定するには、カーソルを合わせてクリックします。
ヒント:
グリッド スナップをオンに設定する(F9)と、注釈の配置に役に立ちます。
オルソ図面で注釈を移動する
オルソ ペーパー空間のオルソ図面で、移動する注釈を選択します。

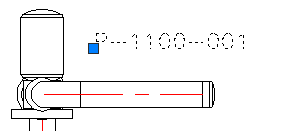

移動グリップを使用して、注釈を図面上の任意の場所にドラッグします。
注釈の引出線がある場合は、同様に、適切な場所に引出線をドラッグします。
オルソ図面の注釈を更新する
オルソ ペーパー空間のオルソ図面で、更新するプラント コンポーネントの注釈を含むビューポートをダブルクリックします。
リボンの[オルソビュー]コンテキスト タブ
[注釈]パネル
[注釈の更新]
をクリックします。
