[タイトル ブロックと表示]

アイソメ図面のタイトル ブロックをセットアップします。

アイソメ図スタイル

使用可能なアイソメ図スタイルのリストが表示されます。

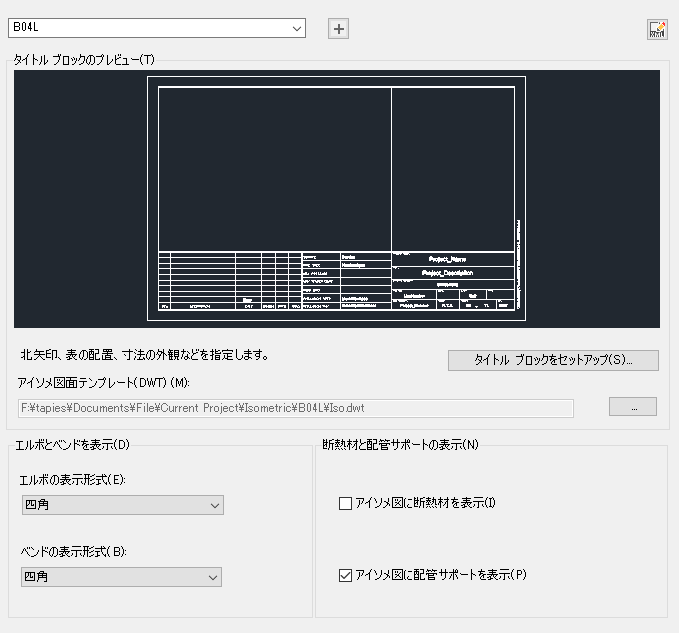

タイトル ブロックのプレビュー
タイトル ブロックをセットアップ

ブロック オーサリング パレットと[タイトル ブロック]ツールバーが表示されます。

タイトル ブロックのプレビュー

選択したタイトル ブロックのプレビューが表示されます。

アイソメ図面テンプレート

指定したアイソメ タイプのテンプレート ファイルと設定ファイルを保存する場所を設定します。参照して別の場所を選択できます。

表示
アイソメ シンボルを編集

このボタンをクリックすると、AutoCAD のブロック エディタで IsoSymbolStyles.dwg が開かれ、アイソメ図ブロックを参照して編集することができます。ブロック エディタを閉じると、[プロジェクト セットアップ]ウィンドウに戻ります。

エルボ表示

円形または直角のエルボを設定します。

ベンド表示

円形または直角のベンドを設定します。

アイソメ図に配管サポートを表示

配管サポートを表示するかどうかを指定します。
