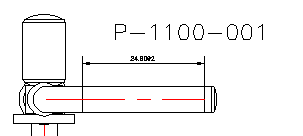

AutoCAD 図面と同様に、オルソ ビューポートで寸法を追加することができます。
注: 寸法は、ペーパー空間で配置する必要があります。
- プロジェクト マネージャで、[オルソ図面]タブをクリックします。
- ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
- 目的のオルソ図面をダブルクリックして開きます。
-

をクリックします。
- 図面で、1 本目と 2 本目の寸法補助線の起点を指定します。または、[Enter]を押して、寸法にオブジェクトを選択します。
- 図面で寸法線を移動するには、カーソルを使用します。クリックして寸法線を設定します。
注: 基になるモデルを更新しても、寸法は更新されません。寸法は手動で調整する必要があります。
