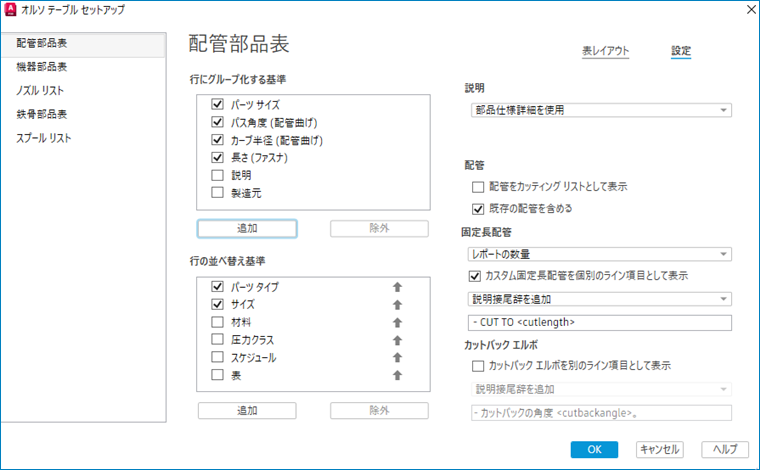

オルソ図面の部品表の一般的な設定を指定します。
行にグループ化する基準
表内で同じプロパティを持つ行をグループ化するかどうかを指定します。プロパティを追加または削除できます。
行の並べ替え基準
特定のプロパティで表を並べ替えるかどうかを指定します。1 つまたは複数のプロパティをチェックして、行を並べ替えることができます。プロパティを追加または削除できます。新しいプロパティを追加すると、昇順で並べ替わります。右クリックして[反転]を選択すると、降順で並べ替えることができます。
サイズ プロパティのみを基準に昇順に並べ替えると、部品表はまずサイズ順に並べ替わり、次にアルファベット順に並べ替わります。つまり、2 つの 6" のグローブ バルブは、6" のゲート バルブと 6" のバタフライ バルブもリストされている場合、隣り合うことになります。
複数のプロパティで並べ替える場合、右クリックして上下に移動し、プロパティの並べ替え順序を決定することができます。たとえば、説明で昇順に、サイズで昇順に並べ替えると、部品表はまず説明で並べ替わり、次にサイズで並べ替わります。つまり、4" から 10" までのグローブ バルブは、4" から 10" までのゲート バルブの後に表示されます。
説明
表のすべての説明の書式を設定する AutoCAD Plant 3D toolset部品仕様スタイル(.lds)ファイルを指定します。サイズ説明またはファミリ説明を指定できます。
注: 配管、機器、構造、およびノズルのリスト部品表でのみ使用できます。
配管
注: 配管部品表でのみ使用できます。
- 配管をカッティング リストとして表示
- パイプを全長としてレポートするか、個々のカッティング リストとしてレポートするかを指定します。
- 既存の配管を含める
- 配管部品表内の既存の配管をレポートするかどうかを指定します。
固定長パイプ
注: 配管部品表でのみ使用できます。
- カスタム固定長配管を別のライン項目として表示
- オンにすると、各固定長配管セグメントのライン項目が表示されます。
- それ以外の場合は、全体の長さが表示されます。
カットバック エルボ
注: 配管部品表でのみ使用できます。
- カットバック エルボを別のライン項目として表示
- たとえばスキューされた配管のような要件に対応するためにカットバックされたエルボを標準の 45 度または 90 度のエルボとして(つまり、カットバックされていないかのように)レポートするか、別々にレポートするかを指定します。
- このチェック ボックスをオンにすると、標準エルボのエルボをさらに区別するために接頭辞または接尾辞を追加できます。結果の表示をプレビューすることもできます。
