コラボレーションプロジェクトファイルを使用するには

新しいプロジェクト図面を作成する

コラボレーションプロジェクト使用中に、[プロジェクトマネージャ]のツリー表示で、新しい図面(たとえば、P&ID 図面)を追加するフォルダノードを右クリックし、[新規図面]をクリックします。
[新規 DWG]ダイアログボックスの[ファイル名]ボックスに、名前を入力します。
[OK]をクリックします。
図面がローカルワークスペースに追加されます。
他のプロジェクトメンバーがあなたの図面を表示できるようにするには、次のように操作します。
1. (コラボレーションオプションに応じて)図面を保存するか、図面をチェックインします。
2. [チェックイン]ダイアログボックスで、[チェックイン後に編集用にファイルを開いたままにする]をオンにします。
3. [OK]をクリックします。
  図面は BIM 360 Docs サイトに表示され、チェックアウトされていることが示されます。

プロジェクト図面をチェックインする

図面を閉じます。
注: [コラボレーションオプション]ダイアログボックスの[チェックイン/チェックアウト]領域の[図面をチェックイン]ドロップダウンリストで、[図面を保存するとき]、または図面を閉じたときに図面を自動的にチェックインする場合は[図面を閉じるとき]、のいずれかのオプションを選択します。
[プロジェクトマネージャ]のツリー表示で、図面注記を右クリックし、[チェックイン]をクリックします。[OK]をクリックします。

チェックアウトされているすべての図面をフォルダまたはプロジェクトにチェックインする

[プロジェクトマネージャ]のツリー表示で、フォルダまたはプロジェクトノードを右クリックし、[チェックイン]をクリックします。

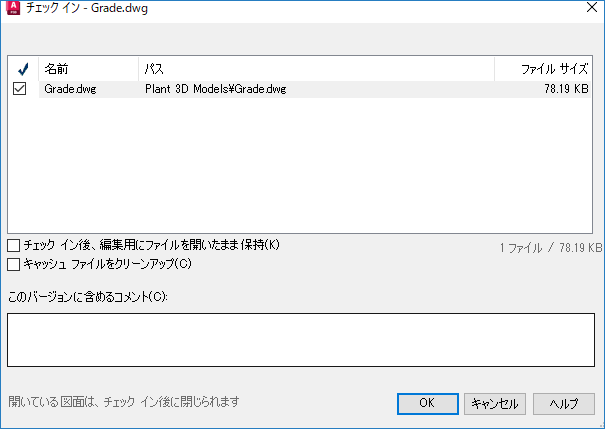

[チェックイン]ダイアログボックスが表示されます。
使用するオプションをオンに設定し、必要に応じてファイルのこのバージョンのコメントを入力します。
[OK]をクリックします。

フォルダまたはプロジェクトからプロジェクト図面をチェックアウトする

[プロジェクトマネージャ]のツリー表示で、フォルダまたはプロジェクトノードを右クリックし、[チェックアウト]を選択します。
チェックアウトする 1 つまたは複数の図面を選択します。
[チェックアウト]をクリックします。
(オプション)[コメントをチェックアウト] をクリックして、図面のチェックアウトに関する注記を追加します。[OK]をクリックします。

プロジェクト図面をチェックアウトする

プロジェクトマネージャで、図面ノードをダブルクリックします。
注: [コラボレーションオプション]ダイアログボックスの[チェックイン/チェックアウト]領域で、[図面を開いたときに]オプションを選択すると、図面が自動的に編集用にチェックアウトされます。
[プロジェクトマネージャ]のツリー表示で、図面を右クリックし、[チェックアウト]を選択します。
ダイアログボックスは表示されず、図面がただちにチェックアウトされます。

プロジェクト図面のチェックアウトを元に戻す

[プロジェクトマネージャ]のツリー表示で、図面のノードを右クリックし、[チェックアウトを元に戻す]を選択します。
ローカルフォルダ内のファイルに対して行った変更は上書きされ、チェックアウトは取り消されます。

注: チェックアウトを元に戻して閉じるか、チェックアウトを元に戻して図面を再度開くかを尋ねるプロンプトが表示されます。チェックアウトを元に戻す前に図面を既に閉じていた場合、プロンプトは表示されません。

フォルダまたはプロジェクトからプロジェクト図面のチェックアウトを元に戻す

[プロジェクトマネージャ]のツリー表示で、フォルダまたはプロジェクトノードを右クリックし、[チェックアウトを元に戻す]を選択します。

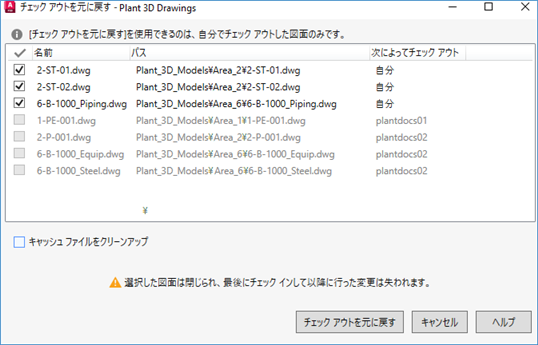

[チェックアウトを元に戻す]ダイアログボックスで、チェックアウトを元に戻す 1 つまたは複数の図面を選択します。
注: 選択できるのは、自分がチェックアウトした図面のみです。
[チェックアウトを元に戻す]をクリックします。

プロジェクト図面のチェックアウトを強制的に元に戻す

別のユーザがチェックアウトしたファイルを右クリックします。
注: チェックアウトを強制的に元に戻すには、フォルダコントロール権限レベルのユーザアクセス権が必要です。
[強制的にチェックアウトを元に戻す]をクリックします。
情報ダイアログボックスが表示され、図面をチェックアウトしたユーザのユーザ名を示します。
[次へ]をクリックします。
[チェックアウトを元に戻す]ダイアログボックスが表示されます。
[チェックアウトを元に戻す(変更内容は失われます)]をクリックするか、[チェックアウトを元に戻す(変更内容は失われます)]に続いて[図面を開く]をクリックします。

プロジェクト図面をダウンロードする

[プロジェクトマネージャ]のツリー表示で、親ノード(フォルダや P&ID 図面など)を右クリックし、[チェックアウト]を選択します。
[チェックアウト]ダイアログボックスで、ダウンロードする図面を選択します。
[チェックアウト]ボタンの横にある矢印をクリックし、[ダウンロードのみ]を選択します。
[ダウンロードのみ]をクリックします。

プロジェクトから図面を削除する

[プロジェクトマネージャ]のツリー表示で、削除する図面を右クリックします。[図面を削除]をクリックします。
プロンプトが表示されたら、[このプロジェクトから図面を除去]をクリックします。
図面はプロジェクトツリーから削除され、BIM 360 Docs のプロジェクト内にあるプロジェクトのごみ箱にアップロードされます。ファイル名に次の形式の接尾表記が追加されます。
filename_username_yymmdd_hhmmss.extension
- username = Windows のユーザ名
- yymmdd = 日付
- hhmmss = 時間
注: 削除された図面を取り出すには、[プロジェクトのごみ箱を開く]をクリックします。
