水の循環を追加する

システム ブラウザ内のツールを使用して、水の循環を追加します。

システム ブラウザに、解析用システムとゾーン設備機器の階層が表示されます。

水の循環を作成するには

1. モデルを開いて[F9]を押すと、システム ブラウザが表示されます。
2. [水の循環を追加] をクリックします。

   新しい循環がシステム ブラウザのリストに追加されます。プロパティ パレットでその循環を選択します。

   1. [識別情報]で水の循環の名前を入力します。
   2. [エネルギー解析]で、[ループ タイプ]を選択します。

      作成された水の循環のタイプに応じて、異なるプロパティが有効になります。たとえば、冷水の循環を作成すると、[冷却機タイプ]プロパティが有効になります。[空冷式]または[水冷式]のいずれかを選択できます。[水冷式]を選択すると、[復水器水の循環]プロパティが有効になり、復水器の循環を指定できます。

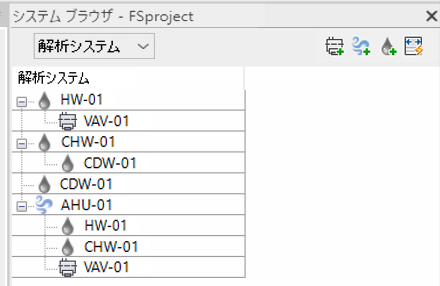

システム ブラウザのツリーに、解析用システムとゾーン設備機器の階層が表示されます。水の循環および空調システムは上部レベルに表示され、関連する水の循環およびゾーン設備機器は下部に表示されます。


要素が完全に定義されていない場合は、警告アイコン がシステム ブラウザに表示されます。
