システム解析のベスト プラクティス

モデルのシステム解析を設定するときは、これらのベスト プラクティスに従ってください。

動作環境

次の条件をそれぞれ確認すると、シミュレーションが成功する可能性の向上に役立ちます。

• 温水の循環には、アタッチされた負荷のあるコイルが少なくとも 1 つ必要です。
• 復水器の循環には、アタッチされた負荷のある設備機器が 1 つ必要です。
• 冷水の循環には、アタッチされた負荷のある設備機器が 1 つ必要です。
• 空調システムには、アタッチされた負荷のあるゾーン設備機器が少なくとも 1 つ必要です。
• ゾーン設備機器は、条件付きのゾーンに対応する必要があります。そうでない場合は、応答できる設備機器への負荷がなくなります。

システム設定

さまざまなシステム設定が存在しますが、シミュレーションでエラーが発生したり、予期した動作で実行されない可能性のあるものもあります。このような問題を回避するには、次の規則に従います。

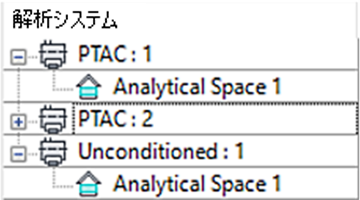

• スペースを無条件タイプのゾーン設備機器や別のゾーン設備機器タイプ(PTAC など)に設定しないでください。次のイメージは、システム ブラウザで表示される不適切な設定の一例です。


無条件タイプのゾーン設備機器と PTAC タイプの両方に「解析スペース 1」と名前が付けられているスペースが存在しますが、これは無効です。

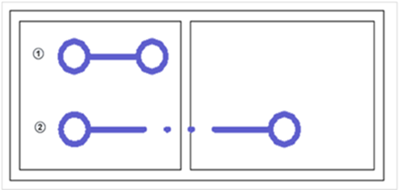

• グループ化された定義に複数のスペースが含まれる場合、[設備上のグループ スペース]の動作を持つ 1 つのゾーン設備機器および[スペース単位]の動作を持つ 1 つのゾーン設備機器にはスペースが存在しないようにする必要があります。システムゾーン外枠(SZO)を使用すると、次のイメージのように表示されます。
  • 1 番の SZO は[スペース単位]の動作を持つゾーン設備機器にアタッチされます。
  • 2 番の SZO は[設備上のグループ スペース]の動作を持つゾーン設備機器に対応しています。

• 2 番のゾーン設備機器が[設備上のグループ スペース]の動作を示す場合、すべてのスペースが重複している場合にのみ、それらが提供するスペースは重複できます(両方のゾーン設備機器にアタッチされます)。
  • 次に示す設定は無効です。VAV ゾーン設備機器内には解析スペース 1 と解析スペース 2 がありますが、PTAC には解析スペース 2 がありません。

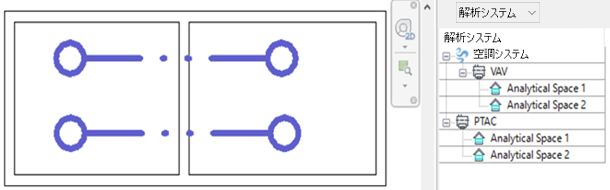

  • 次に示す有効な設定では、各ゾーン設備機器に両方のスペースがあります。


追加説明

必須ではありませんが、空間的に同じ場所にあるスペースのみをグループ化することがベスト プラクティスになります。シミュレーションでは、グループ化されたスペースが完全に混合された空気量を持つと仮定されます。これは、スペースが互いに隣接していない場合は現実的ではありません。
