ファミリ ジオメトリを拘束する

コンポーネント ファミリにジオメトリを追加するとき、以前作成したパラメトリック フレームワークにジオメトリを拘束する必要があります。

最適な結果を得るには、ジオメトリックのスケッチをパラメトリック関係が作動する参照面に拘束します。

作成中にジオメトリの一部のスケッチを拘束するには

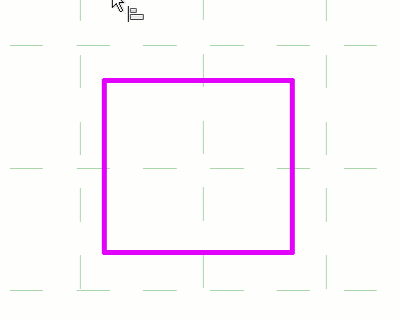

1. [位置合わせ]ツールを使用し、特定の参照面とスケッチ線を選択して拘束を作成します。
2. ロック記号が表示されたら、ロック記号をクリックして拘束をロックします。

重要: パラメータを変更すると、ファミリ内のジオメトリ間の拘束によって予期しない動作が発生します。ファミリの動作を安定させるには、レベル、参照面、参照線のいずれかに対してジオメトリを拘束してください。柔軟なパラメトリック ファミリを作成するためのベスト プラクティスは、次のとおりです。

1. ファミリに必要な参照面や参照線を作成し、それらのレイアウトを調整します。
2. 複数の参照面や参照線の間のラベル付き寸法を正しく設定します。
3. 寸法を変更すると参照面や参照線がそれに対応して柔軟に動作することを確認します。
4. ファミリ ジオメトリを配置して、参照面や参照線の柔軟なフレームワークに拘束します。

拘束にラベルが付けられている場合は、拘束から作成されたパラメータに変更を加えることによってジオメトリを調整することができます。
