グローバルパラメータ

グローバルパラメータを使用して、モデル内ファミリ間のパラメトリック関係をコントロールします。

グローバルパラメータとは

グローバルパラメータは、モデル内で作成されるパラメータです。グローバルパラメータには特定のカテゴリがなく、複数のファミリに割り当てることができます。グローバルパラメータは、モデル内のパラメトリック関係の設定に使用できる単純な値を保持します。グローバルパラメータは複数のファミリとタイプに割り当てることができるため、一度に多数の要素をコントロールするために使用できます。

グローバルパラメータを使用する理由

プロジェクト内にパラメトリックコントロールを持たせる必要がある場合は、グローバルパラメータを使用します。これらを使用して、プロジェクト内のファミリの複数のインスタンスまたはタイプパラメータを 1 つのコントロールで制御できます。グローバルパラメータを適用する例をいくつか示します。

建物のグリッドやレベルの間隔をパラメータでコントロールします。
複数の要素の距離の許容差や保持寸法をコントロールします。たとえば、隣接する壁からのドアのインセットや、レベルからの梁のオフセットなどです。
マテリアルパラメータを一度に複数のファミリに適用します。
隣接しない均等寸法を作成します。

グローバルパラメータは、ユーザの想像力次第で無限の利用法があります。さまざまな状況で試してみるうちに、使用できるさまざまな方法が見つかるでしょう。これらの例について詳しく説明します。

ツールのある場所

グローバルパラメータの使用には 2 つの段階があり、最初にプロジェクト内にパラメータを作成し、次にグローバルパラメータを要素に割り当てます。

グローバルパラメータを作成する

[管理]タブ [設定]パネル (グローバルパラメータ)をクリックします。

ダイアログボックスで、プロジェクトで使用するグローバルパラメータを作成します。このダイアログボックスには、プロジェクトで使用できるパラメータのリストが含まれています。このダイアログボックスは、グローバルパラメータの値を変更するためにも使用されます。グローバルパラメータの作成の詳細については、「グローバルパラメータを作成する」を参照してください。

グローバルパラメータを適用する

グローバルパラメータは 2 つの方法でプロジェクトに適用されます。寸法文字列のラベルとして使用する方法と、インスタンスまたはタイプパラメータとしてファミリに割り当てる方法です。

寸法値で使用する場合は、寸法文字列にラベルを割り当てます。寸法にラベルを付けると、グローバルパラメータが値をコントロールします。詳細については、「グローバルパラメータを使用して寸法にラベルを付ける」を参照してください。

グローバルパラメータは、インスタンスパラメータのプロパティパレットおよびタイプパラメータの[タイププロパティ]ダイアログで、関連付けられたパラメータコントロールを使用して、ファミリのインスタンスとタイプの両方の値に割り当てられます。

詳細については、「グローバルパラメータを割り当てる」を参照してください。

次のビデオをご覧いただき、グローバルパラメータを作成および適用する方法を確認してください。

例

グリッド間隔を設定する

多くの建物は構造グリッドを使用して設計されます。設計の初期段階では、使用するグリッド間隔が不明の場合があります。この場合、グローバルパラメータをグリッドの寸法に適用できます。グローバルパラメータを使用して、1 つのコントロールからグリッド間隔を調整します。

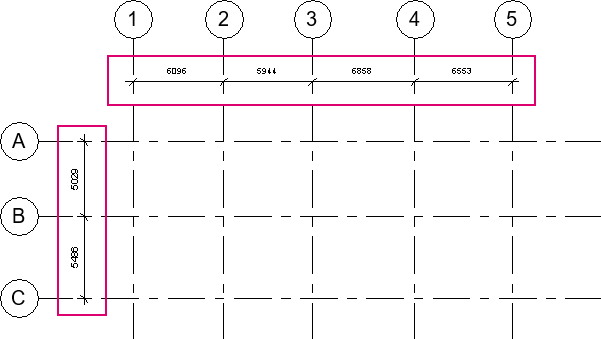

建物のグリッドを作成し、グリッドラインに寸法を適用します。
寸法文字列を選択し、リボンにある[寸法にラベルを付ける]パネルの[ラベル]で、既存のグローバルパラメータを選択するか、 (パラメータを作成)をクリックします。
[グローバルパラメータプロパティ]ダイアログで、グリッド寸法の名前を指定し、[OK]をクリックします。

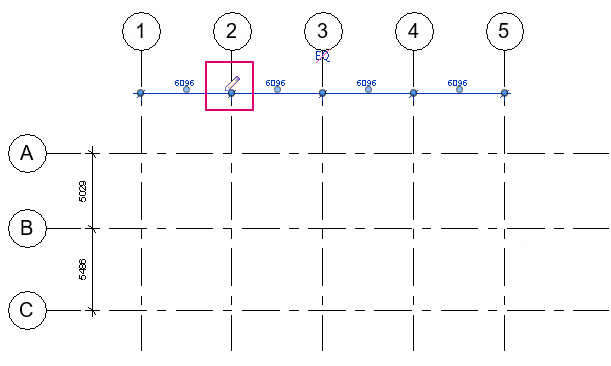

寸法文字列を選択すると、鉛筆のアイコンが表示され、寸法文字列にグローバルパラメータのラベルが付いていることが分かります。
鉛筆のアイコンをクリックして[グローバルパラメータ]ダイアログを開き、値を変更します。

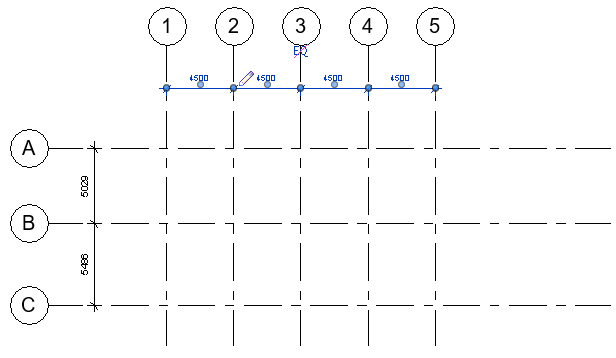

[OK]をクリックして、グローバルパラメータをグリッド間隔に適用します。

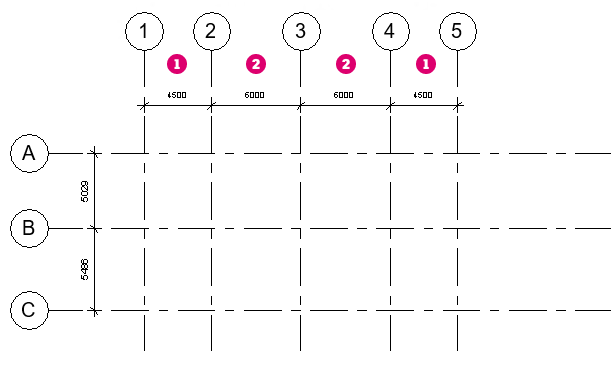

さらにこの例では、X 方向のグリッド間隔に 2 つのパラメータを作成して、間隔が一定ではないグリッドパターン(両端は等間隔で、異なる間隔のグリッドが中心を通るパターン)を作成できます。

同じ手法を使用してグローバルパラメータを寸法に適用するのは、床と床の間の高さを設定する、ドアオフセットの寸法を保持する、器具に特定の間隔を定義するなど、プロジェクト内の寸法をパラメータでコントロールするように設定することで迅速に編集できる条件がある場合です。

ファミリのマテリアルを変更する

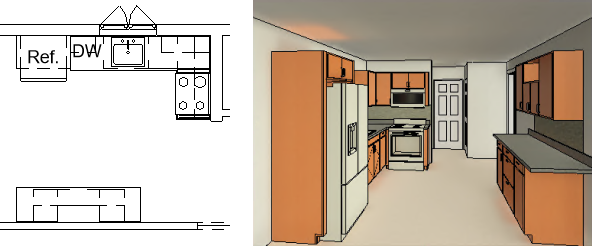

グローバルパラメータを使用して、プロジェクト内のファミリに適用されるマテリアルを変更します。次の例では、キッチンの設計を行っており、さまざまなマテリアルの外観を検討します。収納家具ファミリすべてに、外観をコントロールするタイプパラメータがあります。この例のレイアウトには、合計 16 種類のファミリ/タイプがあります。各ファミリには、メインの収納家具用のマテリアルパラメータと、ドアマテリアル用の別のパラメータがあります。1 つのマテリアルを変更する場合、その変更のためにすべてのファミリ全体で 32 個のパラメータ値を変更する必要があります。グローバルパラメータを使用すると、キッチンのすべての収納家具のマテリアルを 1 箇所で設定できます。もちろん、ファミリにある 32 個のマテリアルパラメータを変更する代わりにマテリアル要素自体の外観を変更したり、収納家具のオブジェクトスタイルにマテリアルを割り当てると、同じようにマテリアルを変更できます。この例では、このような方法がいずれも望ましくない場合を想定して、代わりにグローバルパラメータを使用してマテリアルの外観をコントロールします。

まず、各収納家具ファミリに割り当てるグローバルパラメータを作成します。

[管理]タブ [設定]パネル (グローバルパラメータ)をクリックします。
[グローバルパラメータ]ダイアログで、 (新しいグローバルパラメータ)をクリックします。
[グローバルパラメータプロパティ]ダイアログで、次のフィールドを入力します。
- 名前
  ヒント: グローバルパラメータが、[グローバルパラメータ]ダイアログで名前のアルファベット順に並べ替えられます。パラメータをまとめてグループ化するには、これらのパラメータを作成するときに[名前]に接頭語を含めます。
- 専門分野
- パラメータのタイプ。この場合は、[マテリアル]を選択します。
- [パラメータグループ]
  グローバルパラメータをグループに割り当てます。グループの割り当ては、[グローバルパラメータ]ダイアログで、グローバルパラメータを調整するために使用されます。
(省略可)[ツールチップの説明]領域で、[ツールチップを編集]をクリックします。[ツールチップを編集]ダイアログで、ツールチップのテキスト(最大 250 文字)を入力し、[OK]をクリックします。
[OK]をクリックします。

マテリアルのグローバルパラメータを作成したら、キッチンのレイアウトで使用するキャビネットファミリのマテリアルパラメータの値に割り当てます。

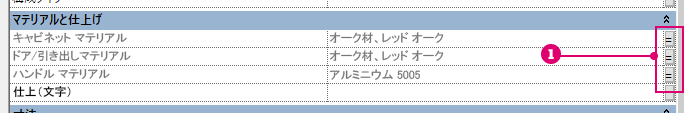

要素を選択し、タイプパラメータを見つけます。
パラメータとその値の右にあるボタンをクリックします。

[グローバルパラメータを関連付け]ダイアログが開きます。

専門分野とパラメータタイプの両方が一致し、レポートを行わないグローバルパラメータを選択することができます。
パラメータに割り当てるために前の手順で作成したマテリアルのグローバルパラメータを選択します。
[OK]をクリックします。

グローバルパラメータをファミリに割り当てると、[グローバルパラメータ]ダイアログで、ファミリのマテリアルの割り当てをコントロールできるようになりました。

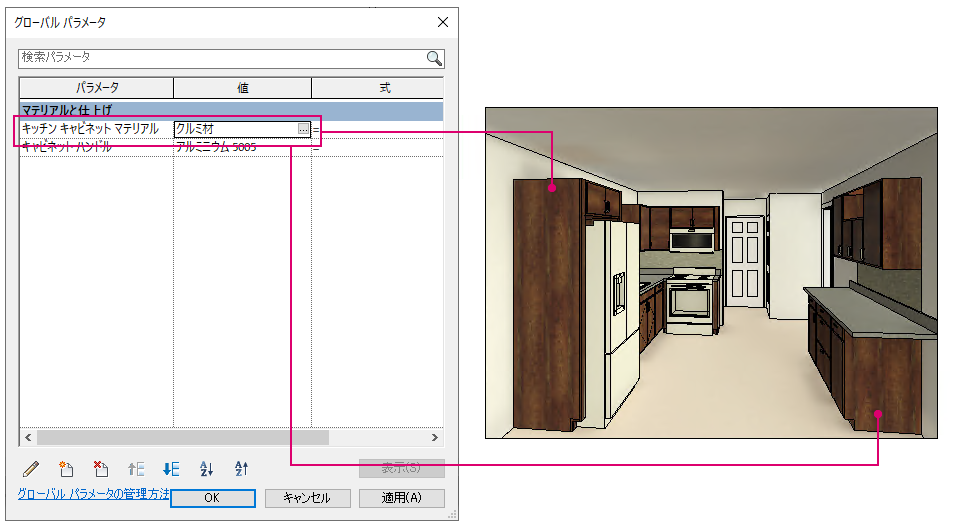

新しく作成したマテリアルのグローバルパラメータの値を修正するには、[管理]タブ

[設定]パネル

(グローバルパラメータ)をクリックします。別のマテリアルを選択すると、キッチンの収納家具に適用されます。各ファミリで個別にタイプパラメータを修正する必要がなくなりました。

プロジェクトでグローバルパラメータを使用するようになると、多くの用途が見つかります。グローバルパラメータを試したことがない場合は、お試しいただき、このトピックにコメントを残してご意見をお寄せください。
