コンセプトデザインと FormIt

Revit でコンセプトデザインツールを使用する方法、および FormIt でコンセプトデザインを開始し、Revit で開発を続ける方法について紹介します。

コンセプトデザイン(マス)とは

コンセプトモデリングでは、設計が外構の状況に適合するかを検討したり、建物の主要部分が互いにどのように関連するかを調べることができます。コンセプトモデルは素早く変更できるため、設計のバリエーションを数多く検討できます。Revit でマススタディを行うと、面積と体積の情報が得られます。コンセプトモデルの解析はエネルギーの最適化に役立ちます。AEC Collection を利用できる場合は、FormIt を使用してコンセプトモデルを開発することも可能です。FormIt で作成したモデルは、Revit に読み込んで、さらに開発を続けることができます。FormIt は、コンセプトモデルの作成、解析、可視化に特化したコンセプトモデリング専用のツールです。

Revit でのマススタディ

FormIt でのマススタディ

利点

コンセプトマススタディは、さまざまな点で役に立ちます。

マス: 建物の比率、関係、周囲の状況
解析: 設計目標を達成するために、面積、サーフェス、および体積を定量化する
設計開発: コンセプトモデルを使用して、設計開発を開始し、より詳細な建物要素を作成する

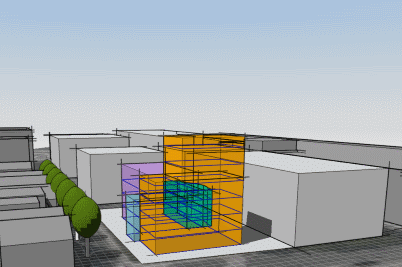

マス

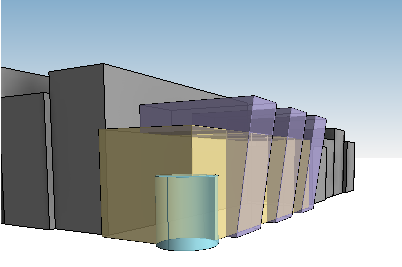

コンセプトモデルは設計を詳細に表現するためのものではないため、建物全体の比率を理解することに集中でき、設計が周囲の状況にいかに適合するかを把握することができます。マス要素を作成、修正、反復する作業は非常に簡単です。建物の関係や周囲の状況に応じて、可能性のある設計ソリューションを数多く検討し、評価することができます。

数量/面積解析

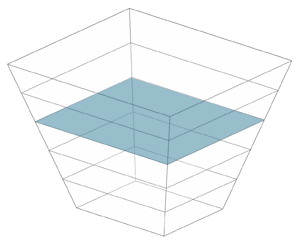

コンセプトモデルを解析すると、プログラムや性能面でのニーズを満たした設計になっているかどうかを早い段階で把握できます。定量化の必要な面積および体積のマスフォームを評価します。マスフォームは、プロジェクト内のレベルごとに分割され、マス床を作成します。各マス床は次の観点で定量化されます。

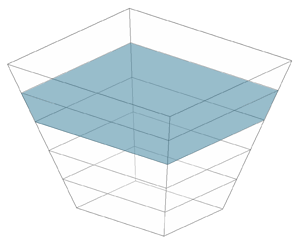

各マス床の面積(平方単位)。この情報は、大まかな設計費用を算出したり、デザインの使用率を決定する場合に使用します。

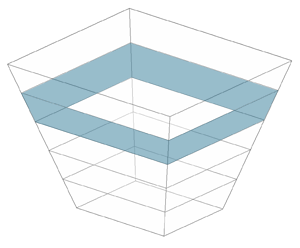

マス床から上方の次のマス床までの外部表面積。この情報は、平方単位で建物外装の概算費用を算出する場合に使用します。

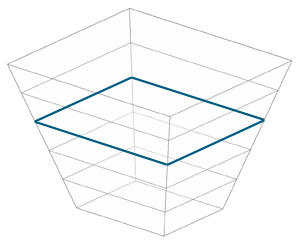

各マス床の周長。この情報は、長さ寸法に基づいて概算費用を算出する場合に使用します。
各マス床の容積(立方単位)。この情報は、HVAC 負荷を推定する場合に使用します。

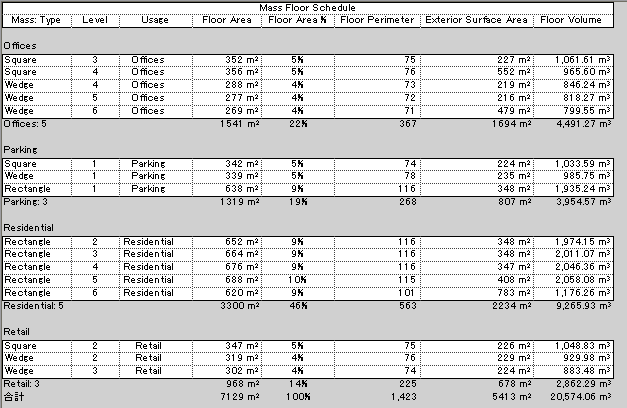

モデルのマス床の集計表を作成すると、コンセプトモデルが設計要件をいかに満たしているかを把握できます。

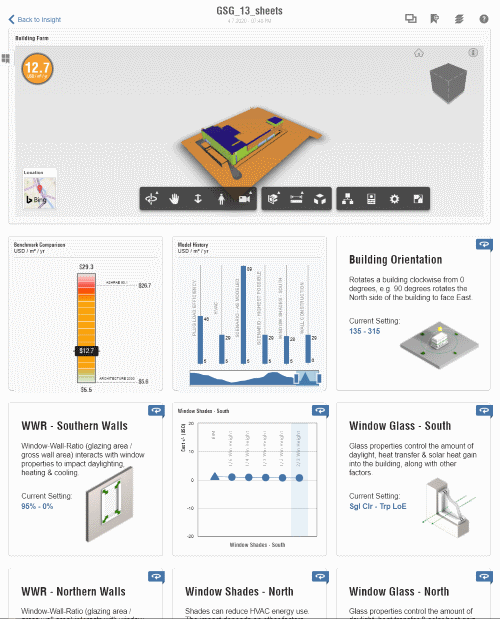

エネルギー解析

Revit と FormIt の両方で、コンセプトモデルのエネルギー解析を作成できます。Insight 解析は、設計プロセスの初期段階で、マス要素を追加したり外構の配置を定義するときに、コンセプトモデルに対して使用します。建物全体のマス、および外構上の位置/回転は、建物の全体的なエネルギー性能に最も大きな影響を与えます。

コンセプトマスモデルを使用して、これらの決定を早期に行うことで、モデルの調整が容易になり、より良い結果を得ることができます。Revit でのエネルギー解析の実行方法の詳細については、「ワークフロー: Revit および Insight でのエネルギー解析」を参照してください。また、FormIt でのエネルギー解析の実行方法の詳細については、「日照解析とエネルギー解析」を参照してください。

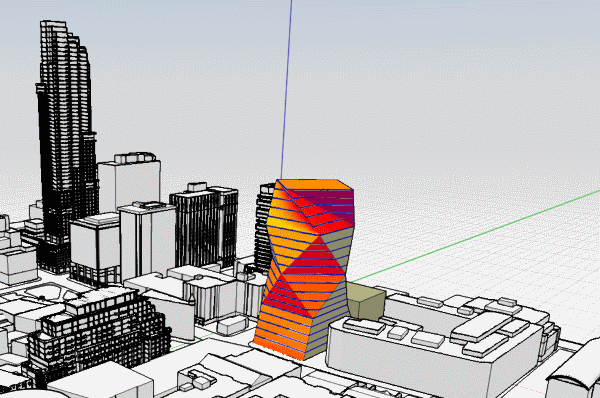

FormIt での日照シミュレーション

設計開発

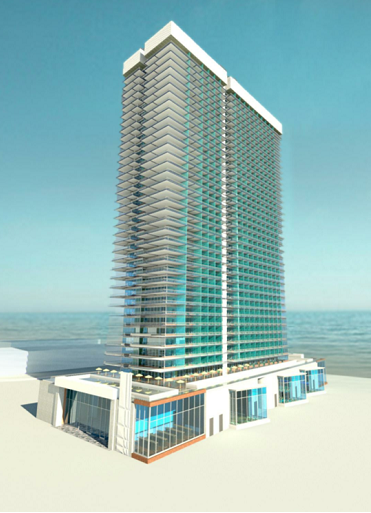

コンセプトモデルが完成したら、Building Maker ツールを使用して、マス要素の面を Revit 要素(壁、床、屋根、カーテンシステム)に変換します。これらのツールを使用すると、設計をさらに開発するときに、マス要素を「足がかり」として使用できます。コンセプトモデルの設計意図は、作業のやり直しや再モデリングをすることなく直接捕捉されます。詳細要素は、コンセプトマスモデルの面に直接適用されます。

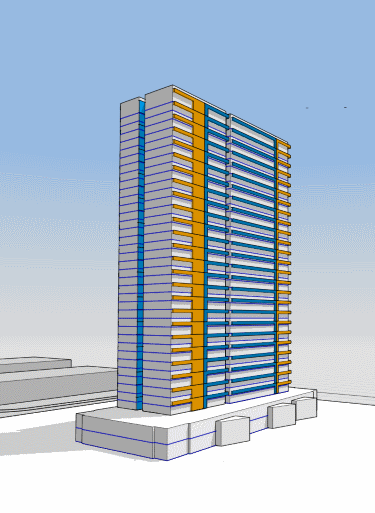

この例では、マスサーフェスはカーテンウォールに、マス床は床に変換されます。

Revit 要素を作成した後、コンセプトマスモデルを変更すると、建物要素はコンセプトモデルの変更された面に更新されます。

FormIt を使用してコンセプトモデリングを行っている場合、FormIt モデルは AXM ファイル形式で保存されます。このファイル形式は、Revit への読み込みやリンクが可能です。AXM ファイルのジオメトリは、Revit のマス要素に変換されます。Revit でマス要素を取得したあとは、Building Maker ツールを使用してワークフローを続行できます。
