敷地境界線

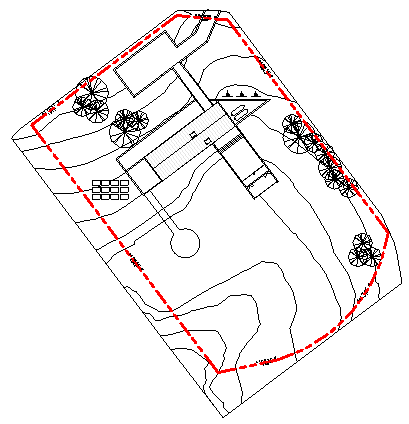

セットバックや許容される建築面積を指定するには、外構平面図に敷地境界線を追加します。
[マス & 外構]タブ
[外構修正]パネル
(敷地境界線)
このセクションの内容
敷地境界線について
図面内の敷地境界線を表示するだけではなく、タグ付け、集計、書き出しをすることができます。
敷地境界線を作成する
外構平面図でスケッチするか、プロジェクトに測量データを直接入力することによって敷地境界線を追加します。
スケッチされた敷地境界線をテーブルから作られた敷地境界線に変換する
[テーブル編集]ツールを使用すると、スケッチされた敷地境界線をテーブルから作られた敷地境界線に変換することができます。
敷地境界線データの設定
敷地境界線の角度と単位の表示を設定します。
