取り込むジオメトリの作業面を指定する

ジオメトリをすべてのビューに読み込む(またはリンクする)場合、作業面を設定して、その作業面からのオフセットを指定できます。

1. 読み込んだ(またはリンクした)ジオメトリを選択します。
2. [プロパティ]パレットで、[作業面]と[作業面からのオフセット]インスタンス パラメータを設定します。

   あるいは、立面図ビューでジオメトリを選択し、それを移動して基準オフセット値を調整できます。

   基準レベルよりも下方にジオメトリを移動するには、負のオフセット値を入力します。

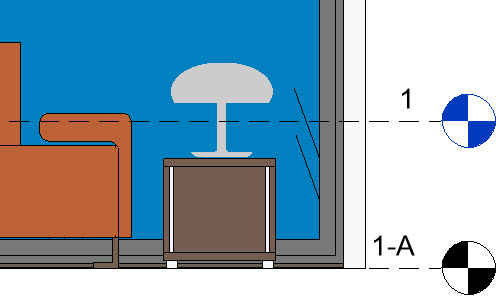

たとえば、テーブル ランプの 3D モデルを読み込んでリビング ルームのテーブル上に配置するとします。リビング ルームのレベル(1-A)は、レベル 1 よりもわずかに低くなっています。この状態でランプを読み込むと、レベル 1 にランプが配置されるため、リビング ルームのテーブルからランプが浮いた状態になります。

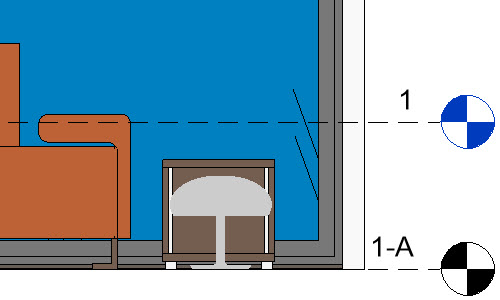

この場合、ランプをレベル 1-A に関連付ける必要があるため、プロパティ パレットで[基準レベル]の値を変更します。ただし、テーブルはレベル 1-A の床の上に配置されています。

そのため、ランプをテーブル上に正しく配置するには、テーブルの高さに一致するオフセット値を指定する必要があります。
