物理要素と解析要素を関連付ける

解析モデルは、構造モデルを簡略化した表現です。その解析要素は仮定を反映しています。

任意の物理要素または要素のグループの解析表現を作成できます。1 つの関連付けに含まれる解析要素と物理要素の数に制限はありません。

対応する解析要素を作成しても、2 つの表現間のリンクは自動的に作成されません。

物理要素と解析要素の間にリンクを作成するには、次の 3 つの方法のいずれかを使用します。

• 物理要素を、対応する解析要素に手動で関連付ける。
• 解析表現を作成する際に、自動関連付けを使用する。
• 既存の物理コンテキストや解析コンテキストに基づいて解析表現や物理表現を作成または更新する際に、構造解析の自動化パッケージを使用して関連付けを追加する。

物理要素と対応する解析要素の間に関連付けを追加する

1. 解析要素を選択します。
2. [修正 | <要素>]タブ [コーディネーション]パネルで、 (関連付けを追加)をクリックします。
3. ステータス バーに表示される指示に従って、対応要素を選択します。


   注: 既に関連付けの一部となっている要素はハイライト表示されます。それらの要素は削除のみ可能です。
4. [終了]をクリックして関連付けを完了するか、[キャンセル]をクリックして変更を破棄して終了します。

任意のタイプの物理要素と解析要素の間に関連付けを作成できます(床と解析用部材の関連付けなど)。

注: 各要素に設定できる関連付けは 1 つのみです。

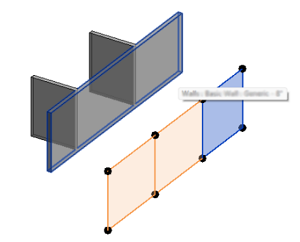

関連付けられた要素を特定する

関連付けを定義した後に関連付けられている要素を特定するには:

1. 関連付けに含まれる要素を選択します。
2. [修正 | <要素>]タブ [コーディネーション]パネルで、 (関連付けをハイライト表示)をクリックします。

注: さまざまな関連付けが設定された複数の要素でハイライト表示機能を使用すると、選択した関係に含まれるすべての要素がマークされます。

物理要素と対応する解析要素の間の関連付けを削除する

物理要素と解析要素の間の関連付けを削除するには、次のように操作します。

1. 関連付けに含まれる要素を選択します。
2. [修正 | <要素>]タブ [コーディネーション]パネルで、 (関連付けを削除)をクリックします。

物理要素と対応する解析要素の間のリンクが削除されます。

注:

• 選択した要素についての関連付けが削除されるだけではなく、その関連付け全体が削除されます。
• 物理要素と対応する解析要素の間の関連付けは編集できません。関連付けを編集するには、その関連付けを削除して新しく作成する必要があります。
