静的解析で使用可能な結果のタイプ

選択した荷重ケース、選択した荷重の組み合わせ、事前定義された荷重ケースのエンベロープについて、解析結果を表示することができます。

注: 表示する結果を選択する前に、ビューコントロールバーで

[解析モデルを表示]をクリックします。

静的解析の結果のタイプ

反力
- 荷重(FX、FY、FZ)
- モーメント(MX、MY、MZ)
- 位(UX、UY、UZ)
- 回転(RX、RY、RZ)
部材の解析結果(梁、柱、ブレース)
- 荷重: Fx、Fy、Fz
- モーメント: Mx、My、Mz
- 位(UX、UY、UZ)
- 応力: 極端な垂直応力、軸方向応力(力のみ)、極端な曲げ応力(モーメントのみ)

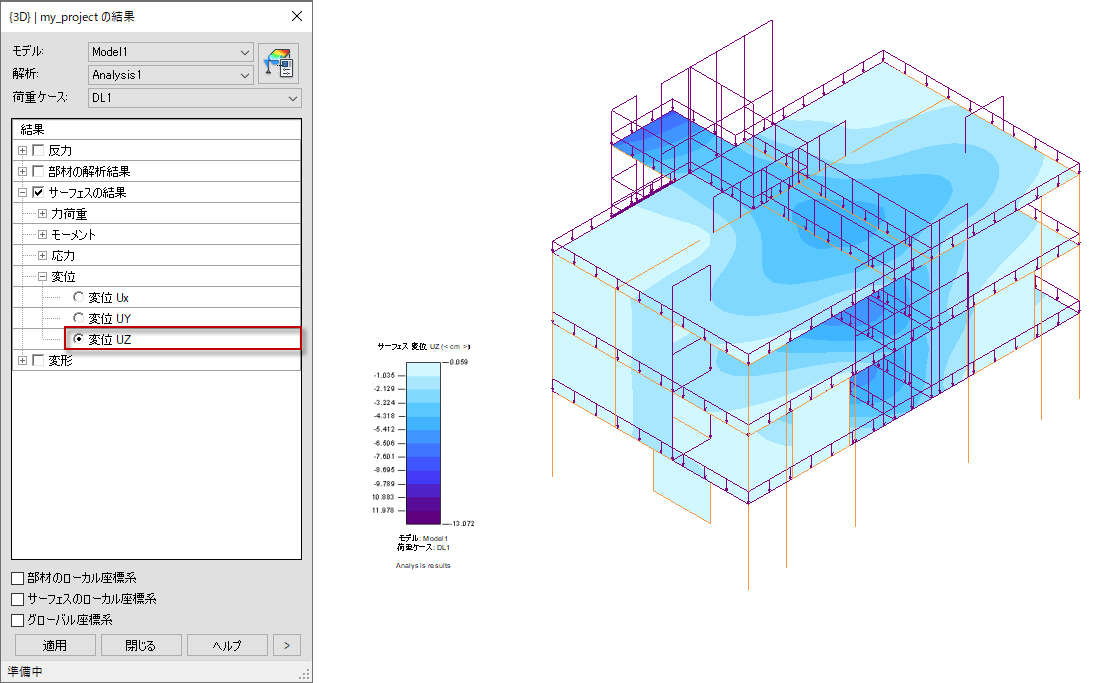

壁、床、べた基礎などのパネルの結果(サーフェス構造)
- 荷重: Nxx(膜力)、Nyy(膜力)、Nxy(膜力)、Qxx(せん断力)、Qyy(せん断力)
- モーメント: Mxx、Myy、Mxy
- 応力: Sxx (絶対最大)、Sxy(絶対最大)、Syy(絶対最大)、Txx(せん断 - 中間レイヤ)、Tyy(せん断 - 中間レイヤ)
- 位(Ux、Uy、Uz)
変形

注: パネルでは一度に 1 つの結果タイプのみが表示できます。
