構造荷重に対して、スケール表現を定義する方法と、その他のグラフィックス設定をカスタマイズする方法について説明します。
他の Revit 要素と同様に、荷重でもグラフィックス設定をカスタマイズできます。これらの設定の他に、タイプ プロパティで矢印、矢印のサイズ、矢印の間の距離(線荷重および面荷重の場合)もカスタマイズできます。
スケール表現を荷重に定義するには
- [管理]タブ
[設定]パネルで、
(構造設定)ドロップダウン リストをクリックし、
[構造設定]を選択します。
- [構造設定]ダイアログで、[荷重スケール表示]タブを選択します。
- [荷重スケール表示]タブで、[プロジェクト設定を使用]の横のチェックボックスをオンにして、すべての荷重の表現の最小長さと最大長さを設定すると、プロジェクト全体に 1 つのスケール値が設定され、タイプのスケール設定より優先されます。

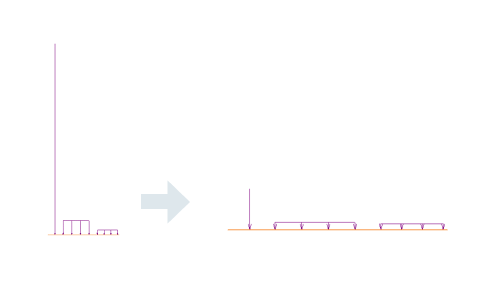

荷重にスケール表現を定義するのは、同じビューで、値に関してスケールに大きな違いのある荷重が表示されている場合に便利です。
