荷重

設計内で可能な変形と応力を評価するには、解析モデルに構造荷重を適用します。

点荷重、線荷重、面荷重を解析モデルに適用できます。

[解析]タブ [解析モデル]パネル (荷重)をクリックして、荷重ツールにアクセスします。

• [修正 | <荷重>]をクリックします
  • (点荷重)
  • (線荷重)
  • (面荷重)

各荷重ツールには、2 つの配置オプションがあります。

1. 点荷重:
   1. (端点上): 解析用部材の端点または解析用パネルのコーナーに拘束される点荷重を作成します。
   2. (位置を選択): 解析用部材または解析用パネル上の任意の場所に荷重を配置します。
2. 線荷重:
   1. (ホスト上): 解析用部材に拘束される線荷重をその長さ全体に、または解析用パネルのエッジ拘束される線荷重をその長さ全体に作成します。
   2. (パスを定義): 解析用部材または解析用パネル上の任意の場所に荷重を配置します。
3. 面荷重:
   1. (ホスト上): 解析用パネルのサーフェス全体に面荷重を作成します。
   2. (境界を定義): 解析用部材または解析用パネル上の任意の場所に荷重を配置します。

荷重のホスト

• 荷重には常にホスト要素があります。
• ホストを参照することができます。
• ホストの位置を変更すると、荷重の位置の更新がトリガされます。
• ホストを削除すると、荷重も削除されます。
• 荷重は 1 つのホストにのみ割り当てることができます。
• ホストの外側に荷重が配置される場合があります。
  • 荷重はホストされたままで、そのホストに対する荷重の挙動は変更されません。
  • その要素に対して警告が表示されます。この状況が解決すると、警告が表示されなくなります。
• 荷重を、ホストの端点、コーナー、長さ全体、または面全体に拘束できます。ホストに対するユーザ定義の位置を設定することもできます。拘束された状態になると、特定の荷重のプロパティで[ホストに拘束されている]パラメータがオンになります。このパラメータのチェックボックスは、[端点上]または[ホスト上]ツールで作成された荷重の場合は既定でオンになります。[位置を選択]、[パスを定義]、[境界を定義]ツールを使用して作成された荷重の場合は、このパラメータのチェックボックスはオフになります。
  • 荷重から拘束を削除するには、[ホストに拘束されている]の横のチェックボックスをオフにします。オフにすると、その荷重は[位置を選択]、[パスを定義]、[境界を定義]ツールで作成された荷重と同様に動作します。このプロセスは元に戻すことができません。荷重から拘束を削除すると、そのホストに再度拘束することはできず、[ホストに拘束されている]パラメータがグレー表示になります。

荷重の方向

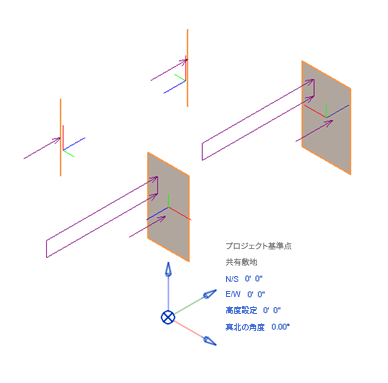

荷重の方向は、プロジェクト基準点とその方向の設定に位置合わせされます。

力荷重の Y 軸方向は南北方向に、X 軸は東西方向に、Z 軸は高さ方向に位置合わせされます。

プロジェクトの北を回転すると、解析要素の方向と荷重の方向の両方が変更されます。解析要素の方向を変更しても、荷重の位置は更新されません。
