パート 3: 地盤面と建築舗装を作成する

この練習では、地盤面を建物外構に追加します。

カテゴリ 新規ユーザ
所要時間 15 分
使用するチュートリアル ファイル GSG_03_Terrain_Pad.rvt

異なる高さに点を追加して、地形を作成し、建物の基準壁に基づいて建築舗装を作成します。作業を開始する前に、GSG_03_Terrain_Pad.rvt チュートリアル ファイルをダウンロードします。この zip ファイルをダウンロードします(チュートリアル用の練習ファイルをまだダウンロードしていない場合)。

目標

ビデオを見る

地形ソリッドを追加する

  1. GSG_03_terrain_pad.rvt の練習ファイルを開きます。
  2. プロジェクト ブラウザの[平面図]で、[外構]をダブルクリックします。
  3. [外構]タブ [外構作成]パネル [地形ソリッド]ドロップダウン (スケッチから作成)をクリックします。
  4. [描画]パネルで、長方形ツールを選択します。

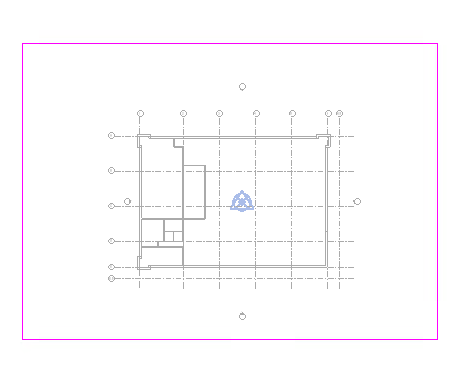

  5. 建物の周囲に長方形をスケッチします。
  6. [描画]パネルで、 (壁を選択)を選択します。
  7. オプション バーで、[壁(躯体)まで延長]をオフにします。
  8. 外壁を選択します。[Tab]キーを使用して壁の連結を選択します。
  9. タイプ セレクタで、[建築舗装]を選択します。
  10. (編集モードを終了)をクリックします。

地形ソリッドの形状を決める

  1. 地形ソリッドを選択します。
  2. [修正 | 地形ソリッド]タブ [形状編集]パネル [点を追加]をクリックします。
  3. 選択した高さに点を追加します。

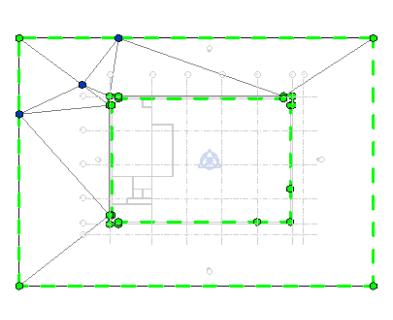

    1. [点を追加]パネルで、高さを「2500」に設定し、図のように点を追加します。

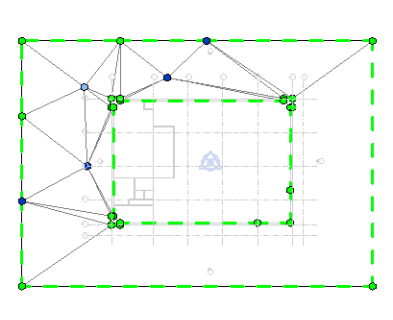

    2. 高さを「1000」に変更し、図のように点を追加します。
  4. [修正 | 地形ソリッド]タブ [形状編集]パネル [サブ要素を修正]をクリックします。
  5. 地形ソリッドの右側の境界を選択します。
  6. [修正 | 地形ソリッド]タブ [サブ要素を修正]パネルで、[高さ]を「-500」に設定し、[Enter]を押します。
  7. [修正]をクリックし、地形ソリッドを完成させます。

盛土と建物の床を作成する

  1. [外構]タブ [外構作成]パネル [地形ソリッド]ドロップダウン (スケッチから作成)をクリックします。
  2. [描画]パネルで、 (壁を選択)を選択します。
  3. オプション バーで、[壁(躯体)まで延長]をオフにします。
  4. タイプ セレクタで[舗装の盛土]を選択します。
  5. プロパティ パレットで[高さオフセット]を「-150」に設定します。
  6. 外壁を選択します。[Tab]キーを使用して壁の連結を選択します。
  7. (編集モードを終了)をクリックします。
  8. [建築]タブ [構築]パネル (床)をクリックします。
  9. [描画]パネルで、 (壁を選択)を選択します。
  10. オプション バーで、[壁(躯体)まで延長]をオフにします。
  11. 外壁を選択します。[Tab]キーを使用して壁の連結を選択します。
  12. (編集モードを終了)をクリックします。
  13. クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。

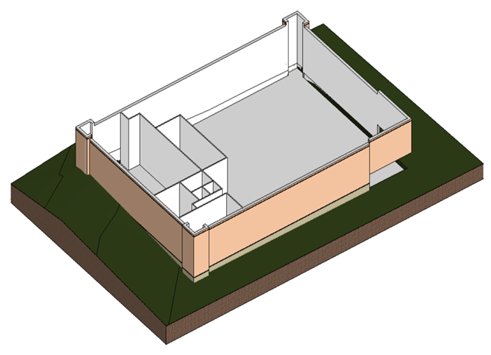

  14. ビュー コントロール バーで[表示スタイル: 隠線処理] [シェーディング]をクリックして、マテリアルを表示します。
