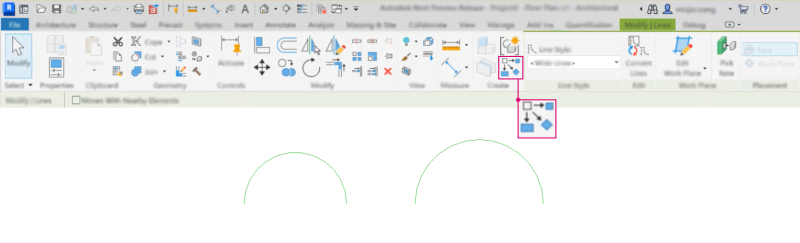

[同じオブジェクトを作成]をクリックすると、正しいツールが描画ギャラリーから起動されます。
以前は、円弧、楕円、またはスプライン線を選択した場合、[類似オブジェクトを作成]ツールは描画ギャラリーで正しいツールをハイライト表示できませんでした。
[類似オブジェクトを作成]は、次の方法で使用できます。
- 線分(モデル線分、詳細線分、参照線、部屋分割、スペース分割線)、領域ベースの負荷の境界(電気解析)。
- 壁
- 構造フレーム(梁)。
考慮事項
- [類似オブジェクトを作成]を選択しても、ポリゴンは起動されません。ポリゴンで[類似オブジェクトを作成]を使用する場合、ポリゴンの片側のみを選択します。つまり、[類似オブジェクトを作成]を使用すると、線分ツールが起動します。
- 円または完全な楕円: [類似オブジェクトを作成]をクリックすると、円弧/部分楕円が起動します。
- [類似オブジェクトを作成]では、異なるタイプの円弧を区別せず、常に始点-終点-半径指定の円弧タイプが起動します。
- 円弧が別の要素に接している場合、現在の実装では接線円弧ツールが起動します。
- [線分を選択]、[面を選択]、[壁を選択]、[支持部材を選択]の描画ツール オプションは含まれていません。
- エリア境界はこの機能では使用できません。[類似オブジェクトを作成]は、エリア境界線(円弧、楕円、スプラインなど)を選択すると、常に[線分を選択]が起動します。
「[類似オブジェクトを作成]ツールで要素をコピーする」を参照してください。
