設定ワークフロー

すべての設定タスクは類似したワークフローになります。モデルを操作する方法はいくつかあります。最も使いやすい方法を使用してください。

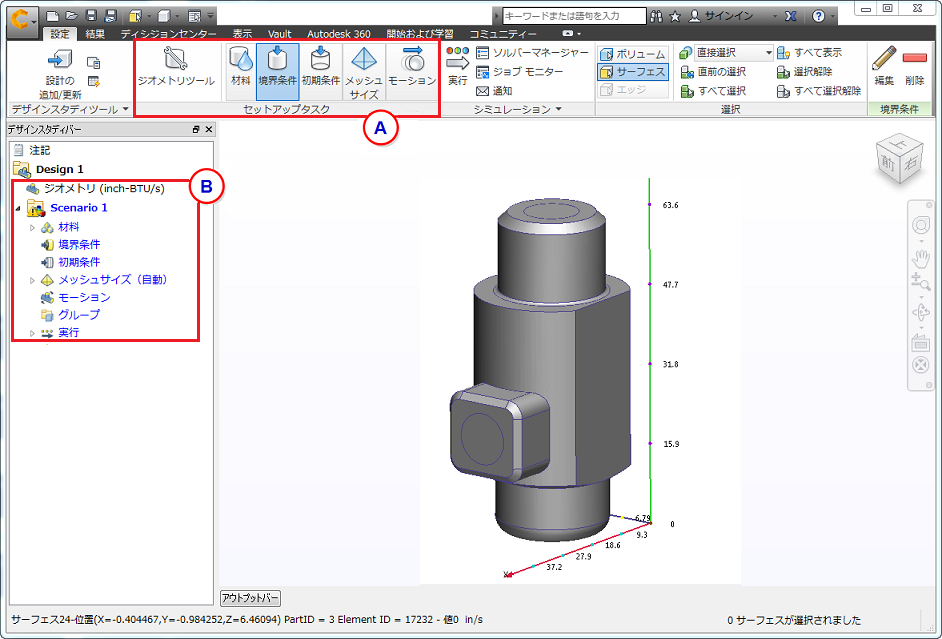

まず、設定タブ(A)またはデザインスタディ バー(B)から、タスクを選択します：

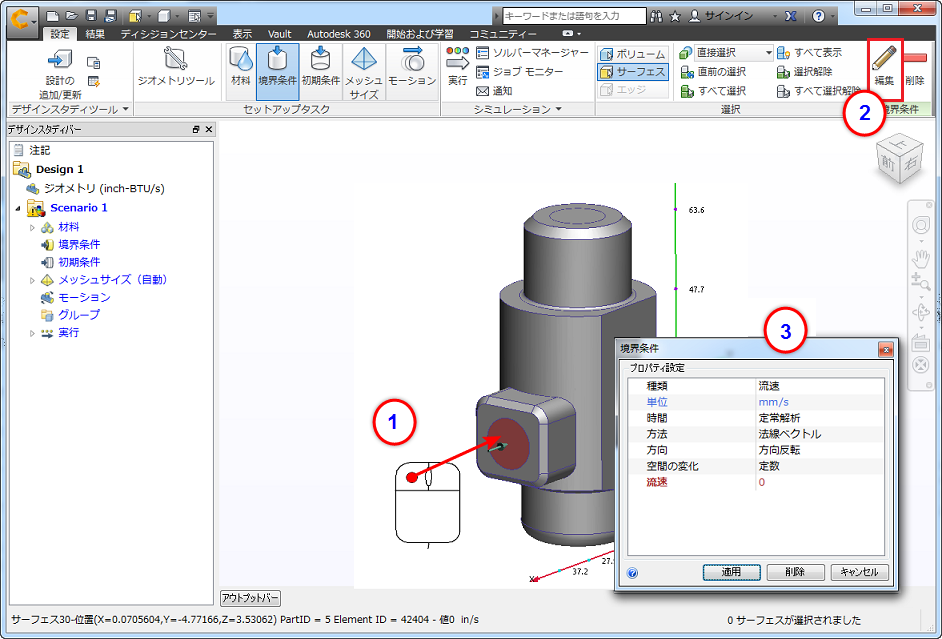

リボンで設定の選択および定義を行うには:

1. モデル エンティティ（サーフェスまたは部品）上で左クリックします。
2. 状況依存パネルで[編集]をクリックします。
3. 設定をクイック編集ダイアログで指定します。

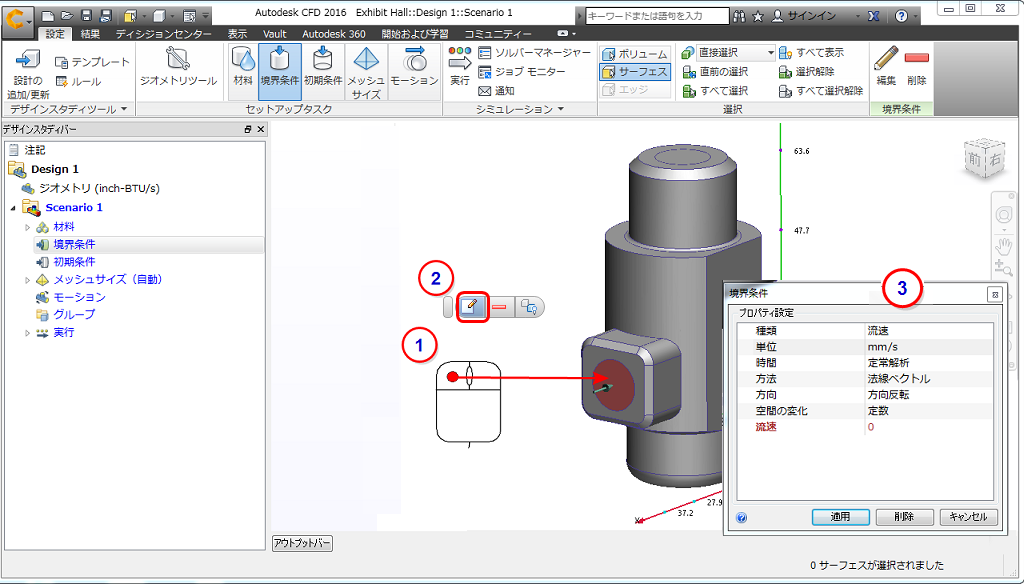

モデルの近くで選択および定義を行うには:

1. モデル エンティティ（サーフェスまたは部品）上で左クリックします。
2. 状況依存ツールバー上で編集ボタンをクリックします。
3. 設定をクイック編集ダイアログで指定します。

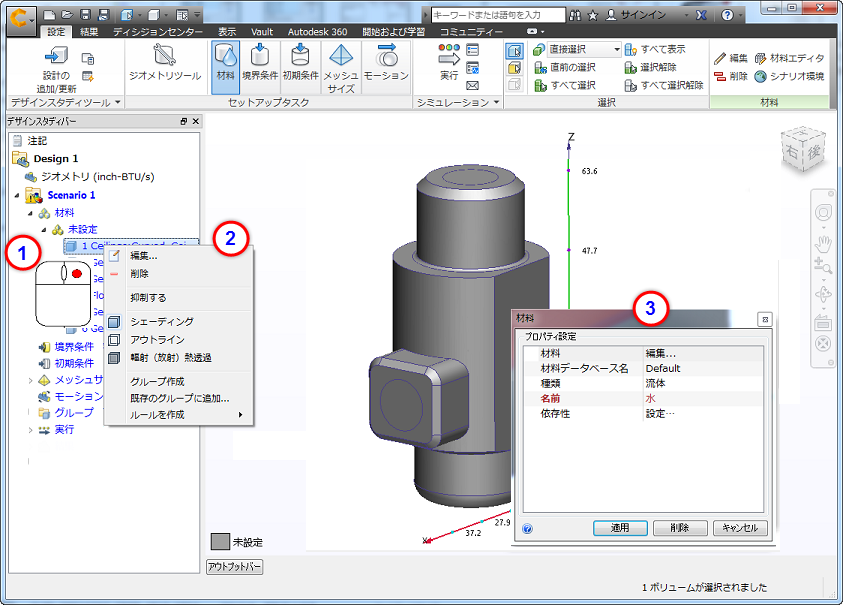

デザイン スタディ バーから選択および変更を行うには:

1. デザインスタディバーで、モデルエンティティまたは既存の設定を右クリックします。
2. 編集...をクリックします。
3. 設定をクイック編集ダイアログで指定します。

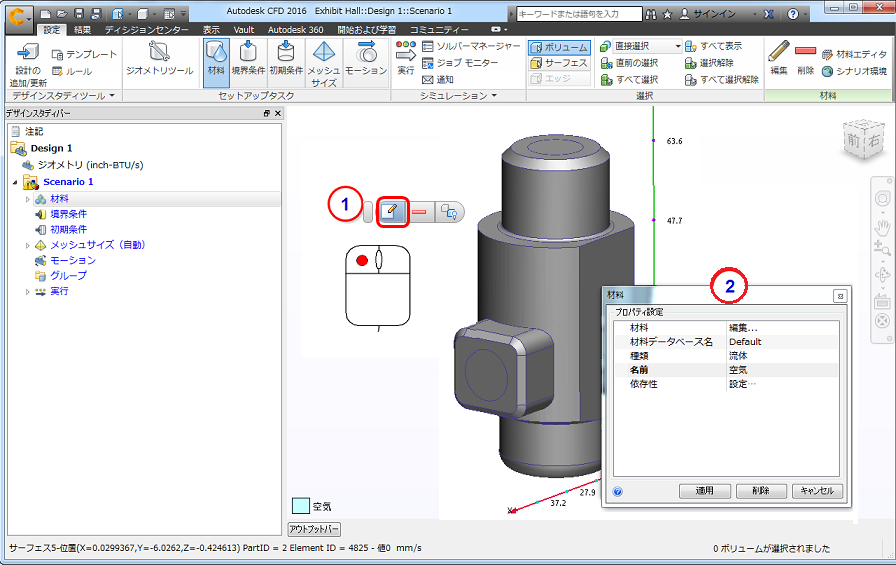

定義して割り当てるには:

1. クイック編集ダイアログを開きます(クリックし、状況依存ツールバーの[編集]を選択します)。または、デザインスタディバーで材料または境界条件を右クリックし、それぞれ新規材料... または 新規境界条件...をクリックします。
2. 設定をクイック編集ダイアログで指定し、適用をクリックします。

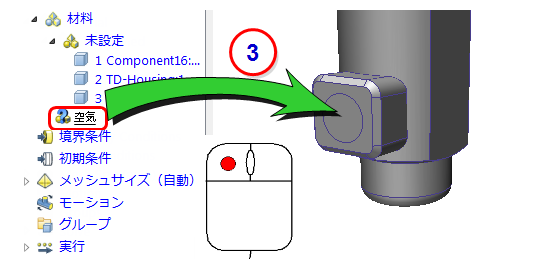

3. 未適用の設定をデザインスタディバーから、モデル エンティティ上にドラッグします。
