APIプログラミングリファレンス：壁面結果スクリプトのサンプル

以下のトピックでは、サンプルスクリプトwall_results.pyを使ってプログラミングリファレンスを説明しています。（このスクリプトはAPIプログラミングリファレンスに含まれています）

スクリプトの各行（またはブロック）が詳しく説明されており、プログラミングリファレンスの該当セクションを参照することができます。

スクリプトの例

from CFD import Setup

from CFD import Results

from CFD import DSE

# 現在のシナリオを取得して、結果をアクティブ化

study = Setup.DesignStudy.Create()

scenario = study.getActiveScenario()

curr_results = scenario.results()

curr_results.activate()

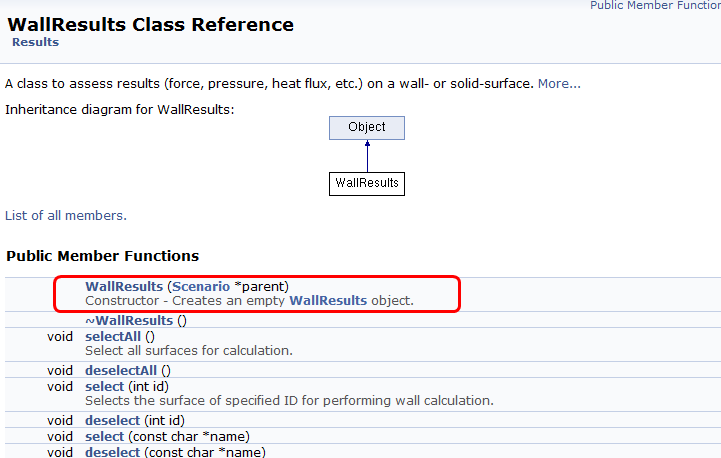

# WallResults オブジェクトを作成

wr = Results.WallResults(scenario)

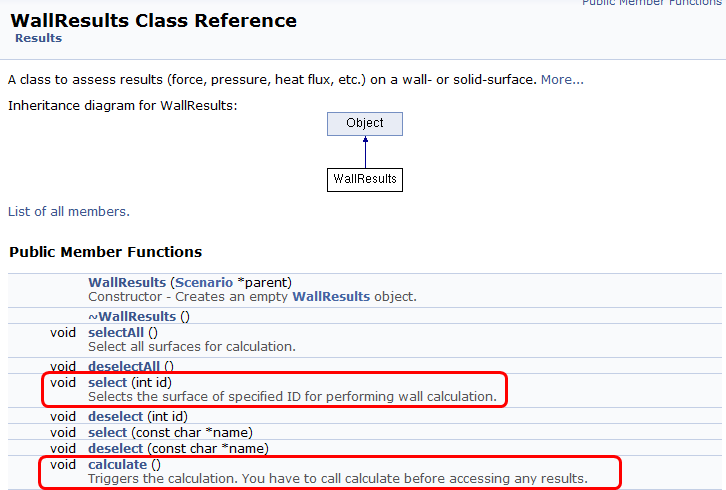

# 対象のサーフェスの ID を設定し、計算を実行

wr.select(15)

wr.select(9)

wr.calculate()

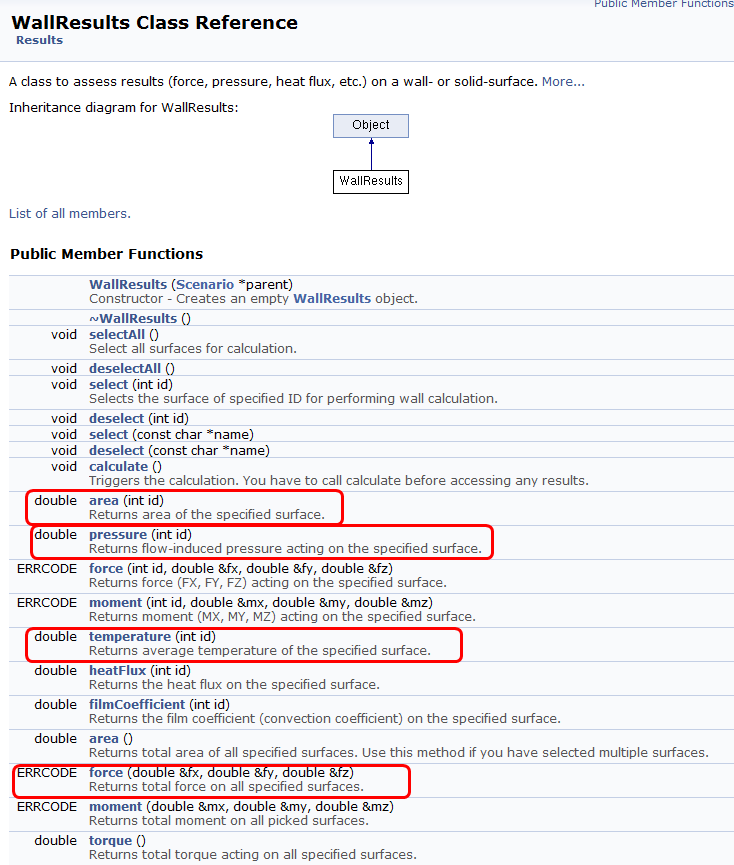

# 結果を取得

area = wr.area(15)

pressure = wr.pressure(15)

temp = wr.temperature(15)

fx, fy, fz = 0.0, 0.0, 0.0 # 力は、値が 3 つあるため若干複雑

err, fx, fy, fz = wr.force(fx, fy, fz)

print("Area = ", area)

print("*Press = *", pressure)

print("*Temp = *", temp)

print("*FX = *", fx)

print("*FY = *", fy)

print("*FZ = *", fz)

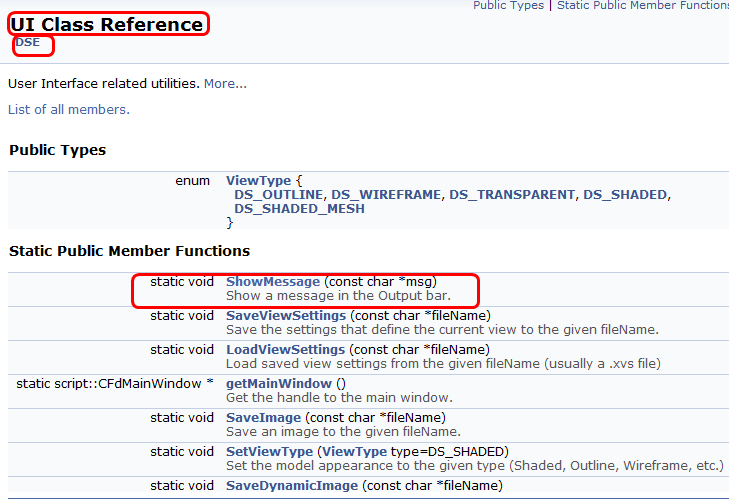

DSE.UI.ShowMessage( "Area = " + str(area) )

DSE.UI.ShowMessage( "Press = " + str(pressure) )

DSE.UI.ShowMessage( "Temp = " + str(temp) )

DSE.UI.ShowMessage( "FX = " + str(fx) )

DSE.UI.ShowMessage( "FY = " + str(fy) )

DSE.UI.ShowMessage( "FZ = " + str(fz) )

# または、壁面の結果をすべてファイルに書き込むことも可能

wr.writeToFile("C:/wr.csv")

print("Wall results are written to c:/wr.csv")

DSE.UI.ShowMessage( "Wall results are written to c:/wr.csv" )

スクリプトの各セクションの説明

from CFD import Setup

from CFD import Results

from CFD import DSE

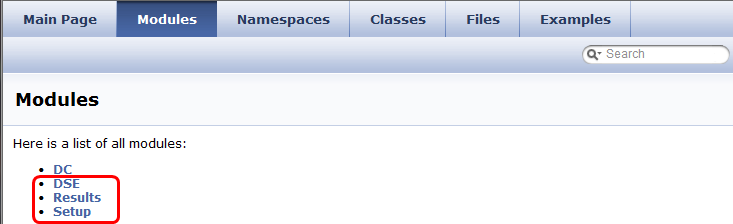

> ヘッダセクションでは、スクリプトで参照されている各モジュールを宣言しなければなりません。すべて CFD プロジェクトに含まれるものです。モジュールのリストを参照するには、プログラミングリファレンスの Modules をクリックしてください：

study = Setup.DesignStudy.Create()

この行は study と呼ばれる変数を宣言します。これは Setup モジュール、DesignStudy クラス、Create メソッドから定義されています。またこれはデザインスタディを扱う方法でもあります。1 つの Autodesk® CFD セッション内で開かれているデザインスタディは 1 つのみであるため、デザインスタディ名を指定する必要はありません。

scenario = study.getActiveScenario()

> この行はスタディでアクティブなシナリオを取得します。ある時点でアクティブなシナリオは1つだけであるため、シナリオ名を指定する必要はありません。例外は、現在開いているシナリオ以外のシナリオを参照したい場合です。

curr_results = scenario.results()

> これによりシナリオの結果を取得します。
