境界条件: 還気
この手順では還気を定義します。ゲージ圧を用いて還気ダクトへの排気が行われる場所を表すため、これは簡単な作業です。
還気サーフェスをクリックします。
[境界条件]状況依存パネルで[編集]をクリックします。

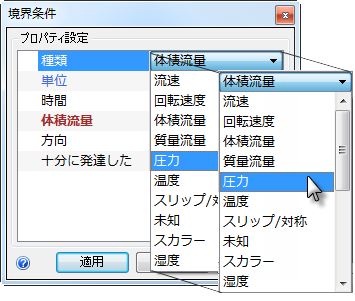

[種類]行で[圧力]を選択します。
[単位]は Psi、[圧力]の値は 0 のままにします。
[適用]をクリックします。
注: これで、静的ゲージ圧 0 psi を定義し、還気ダクトへの排気をシミュレートしたことになります。
次のような設定になっていることを確認します。
6.境界条件が還気に正しく適用されていることを確認するには、デザイン スタディ バーと還気サーフェスの色付きのストライプを確認します。
デザイン スタディ バーで、[圧力]条件が 0 psi の値になっている必要があります。
還気面に凡例に対応した色付きのストライプが存在する必要があります。
