境界条件: 流入口

この手順では、周囲環境に露出する開口部として流入口の境界を定義します。これを行うには、周囲圧力と周囲温度の条件を適用します。

1.[設定]タブで[境界条件]をクリックします。

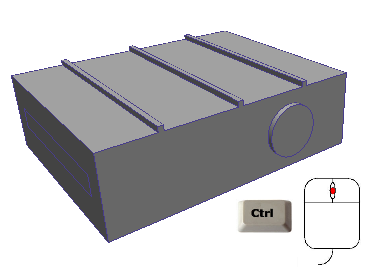

2.モデルの外側で[Ctrl]キーを押しながらマウスの中ボタンをクリックして、すべての部品が表示されるようにします。

3.流入口サーフェスをクリックします。

4.[境界条件]状況依存パネルで[編集]をクリックします。

5.[種類]行で[圧力]を選択します。

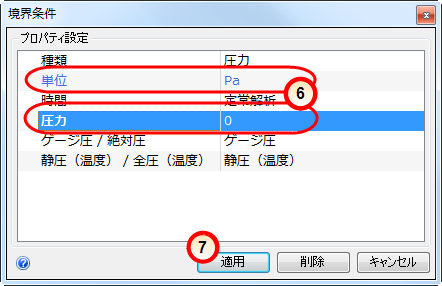

6.[単位]を Pa、[圧力]の値を 0 に設定します。

7.[適用]をクリックします。

注: 次に、流入口の温度(周囲環境)を適用します。

8.[設定]タブ > [選択]パネル > [直前の選択]をクリックします。

9.[境界条件]状況依存パネルで[編集]をクリックします。

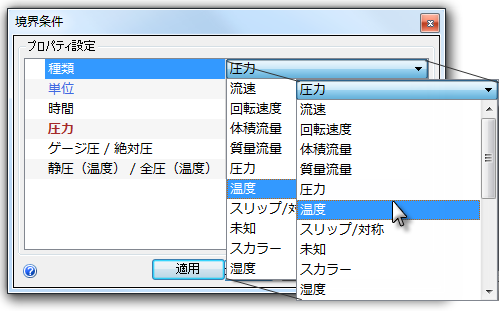

10.[種類]行で[温度]を選択します。

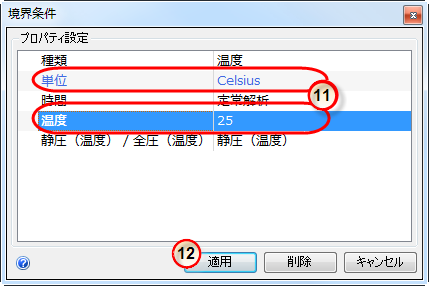

11.[単位]が Celsius であることを確認します。[温度]行に 25 と入力します。

12.[適用]をクリックします。

次のような設定になっていることを確認します。

13.2 つの境界条件が正しく割り当てられていることを確認するには、デザインスタディバーと、流入口サーフェス上の色付きのストライプを確認します。
