Autodesk® CFD を起動する

この手順では、Autodesk® CFD でバルブのモデルを開きます。

1. Autodesk® CFD を起動し、[新規]をクリックします。



2. [新規デザイン スタディ]ダイアログで、[参照]をクリックします。

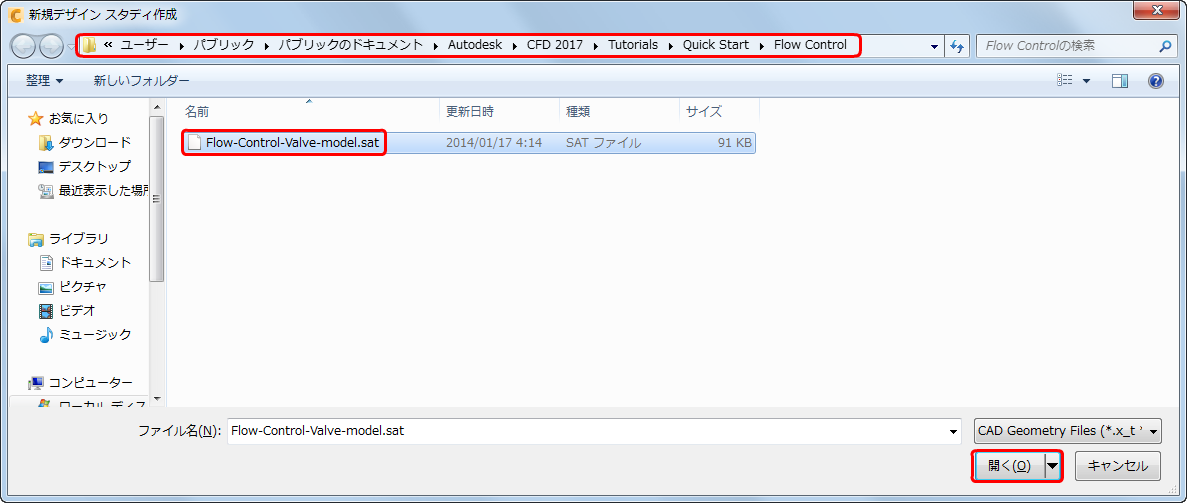

3. C:¥ユーザ¥パブリック¥パブリックのドキュメント¥Autodesk¥CFD 2023¥Tutorials¥Quick Start¥Flow Control にナビゲートし、Flow-Control-Valve-model.sat を選択します。[開く]をクリックします。

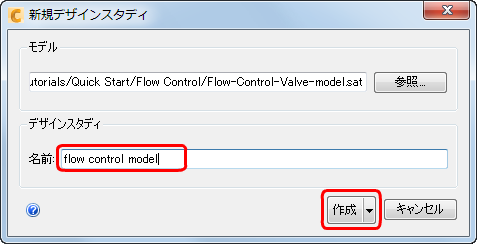

4. [新規デザイン スタディ]ダイアログ ボックスで、[名前]に名前を入力し、ボタンのアクティブ オプションが[作成]であることを確認して、[作成]をクリックします。



5. 読み込まれたジオメトリはメートル単位であるため、これを mm 単位に変換する必要があります。そのため、次の手順を実行します。

• [デザイン スタディ バー]の[ジオメトリ]ブランチを右クリックし、[変更後の長さの単位]を選択して、[mm]をクリックします。

次のように表示されます。

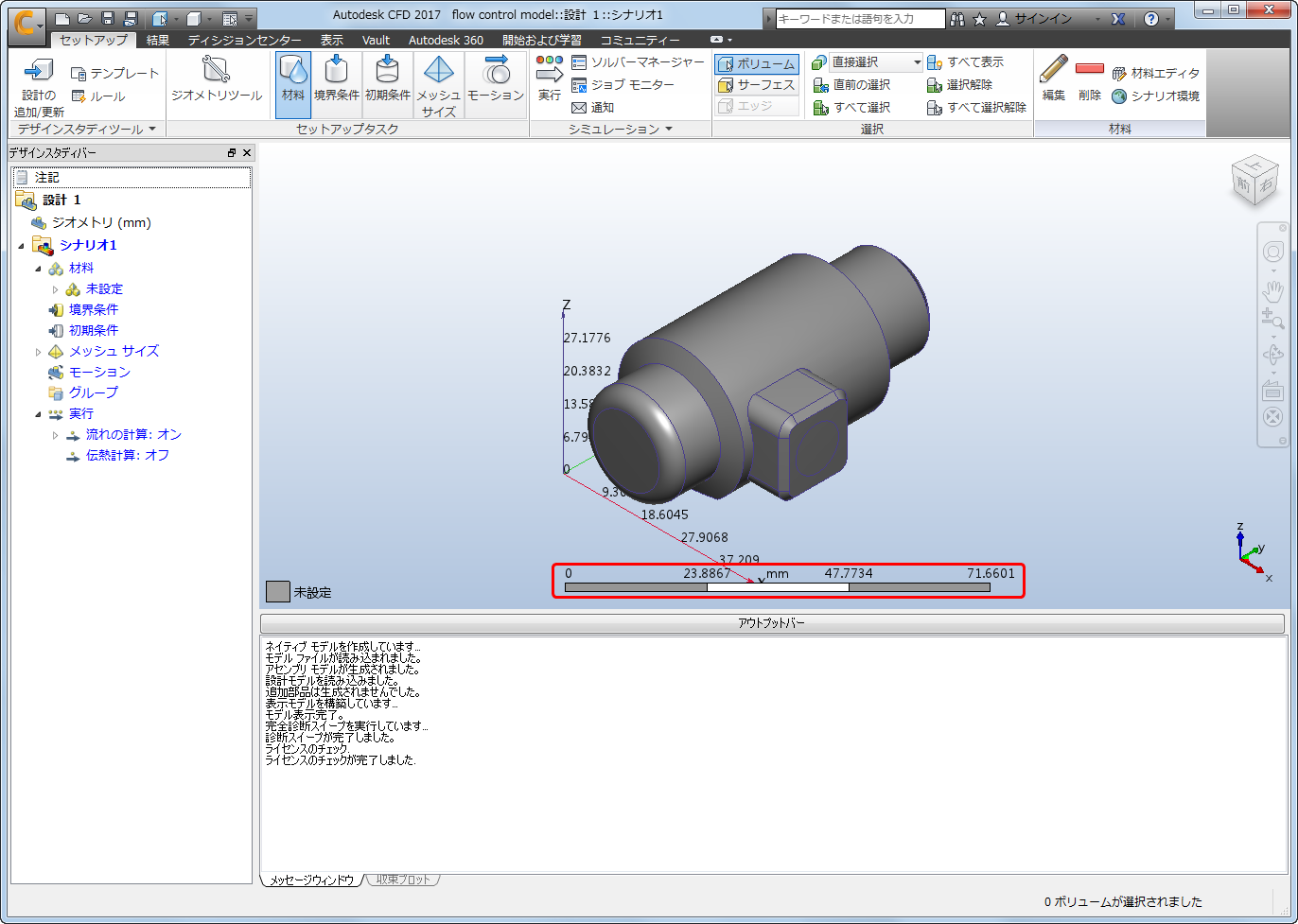

Autodesk® CFD が起動し、モデルが表示されます。スケール上の寸法値に注目してください。
