いくつかの必要なスキル: ナビゲーションと部品の可視性

いくつかの基本的なテクニックから紹介します。

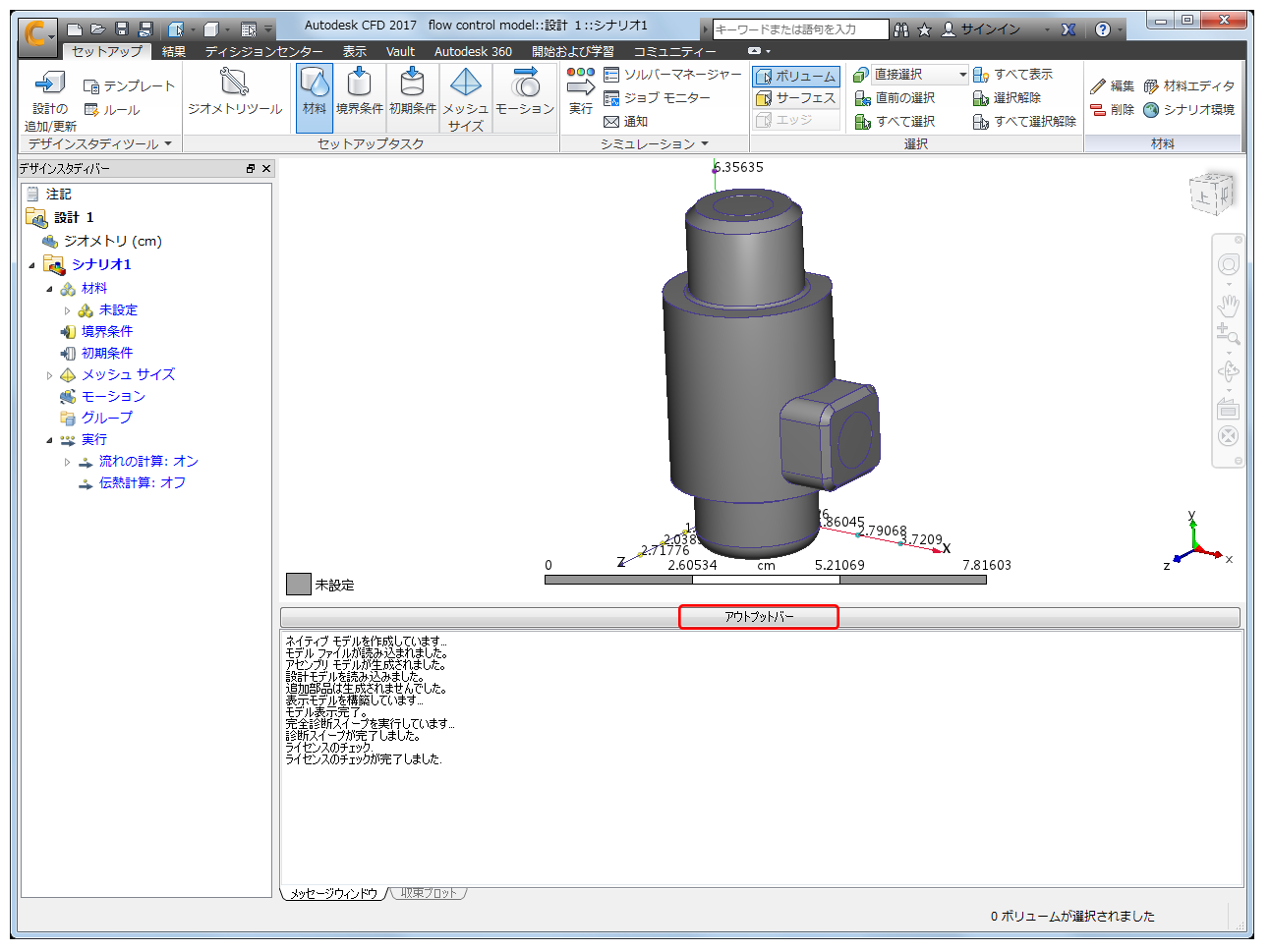

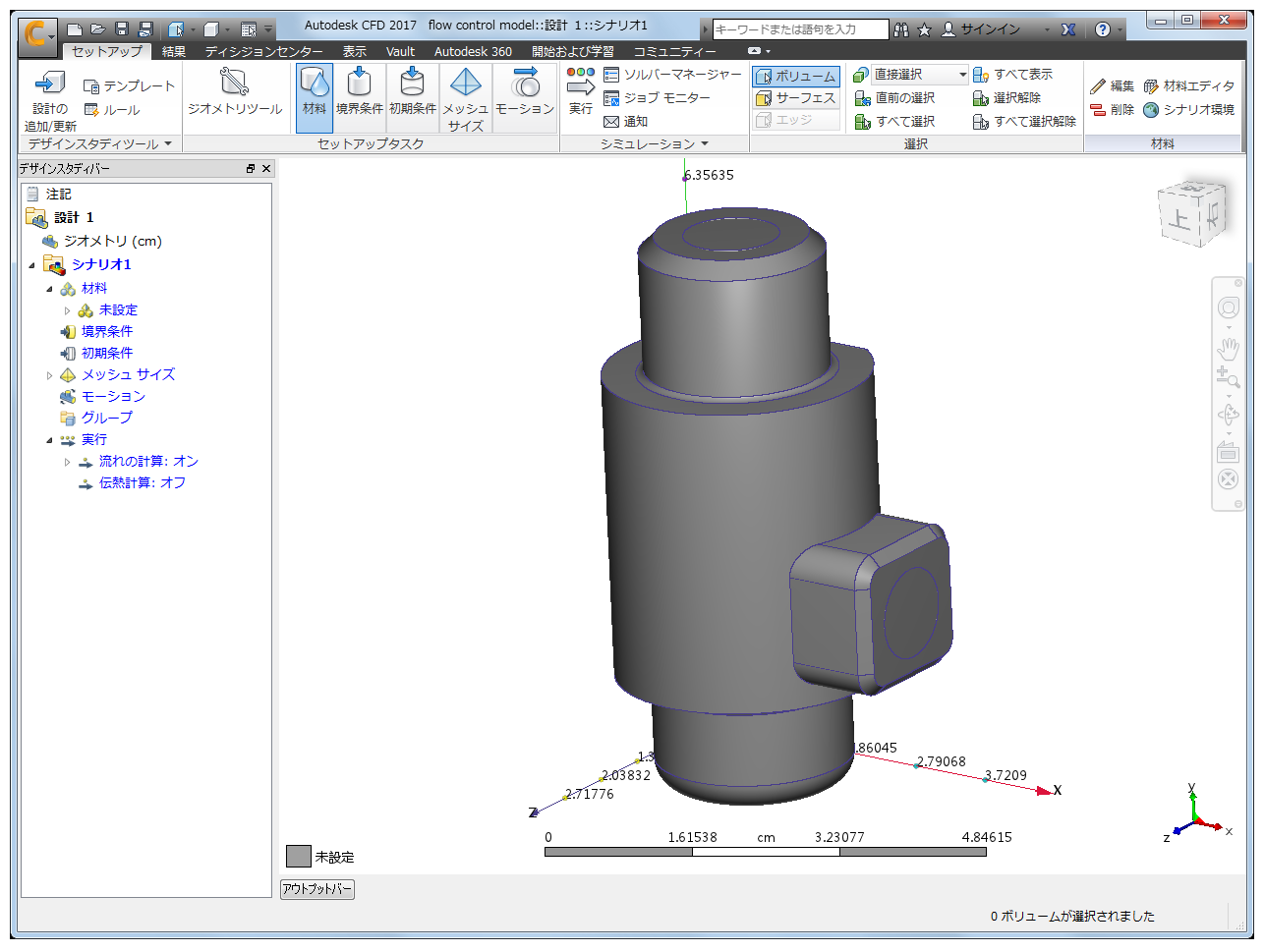

1. いくつかの追加の画面スペースを開くには、[アウトプット バー]ボタンをクリックしてアウトプット バーを折りたたみます。





   注: モデルの操作(移動)方法は、基本的に、回転、拡大と縮小、画面移動の 3 つです。

2. モデルを回転するには、[Shift]キーを押しながらマウスの中ボタンをクリックして、マウスを移動します。



3. ズームするには、スクロール ホイールを回します。



4. 画面移動(移動)するには、マウスの中央ボタンを押したままマウスを移動します。



   注: いくつかの手順で、内部の部品にアクセスするために、外側の部品を非表示にします。

5. オブジェクトを非表示にするには、オブジェクトにカーソルを置き、[Ctrl]キーを押しながらマウスの中ボタンをクリックします。

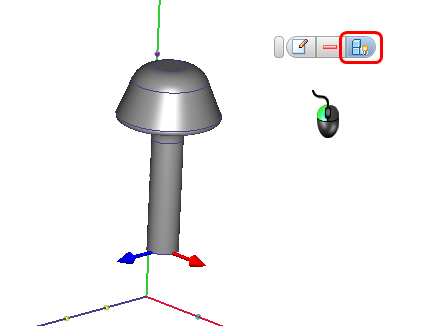

   もう 1 つの方法として、左クリックしてツールバーから[非表示]アイコンをクリックしても、部品を非表示にできます。

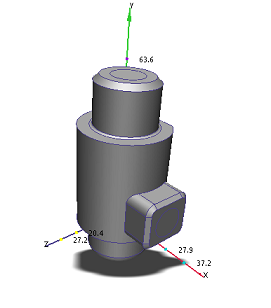

6. すべての部品を表示するには、グラフィックス ウィンドウ内で[Ctrl]キーを押しながら、マウスの中ボタンを使ってモデルではない領域をクリックします。



   または、左クリックして[すべて表示]アイコンをクリックします。





次の手順では、モデルの回転、画面移動、ズームを行い、部品を非表示にします。これらの便利なテクニックを習熟しておくことをお勧めします。
