材料: 床

この手順では、床部品にコンクリートを割り当てます。

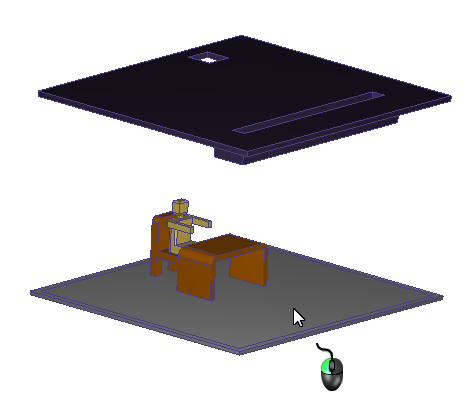

1. 床をクリックして選択します。



2. [材料]状況依存パネルで[編集]をクリックします。

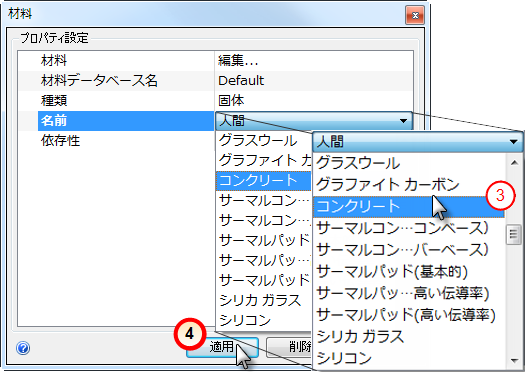

3. [材料]クイック編集ダイアログで、[種類]が[固体]で、[名前]が[コンクリート]であることを確認します。



4. [適用]をクリックします。

   次のような設定になっていることを確認します。

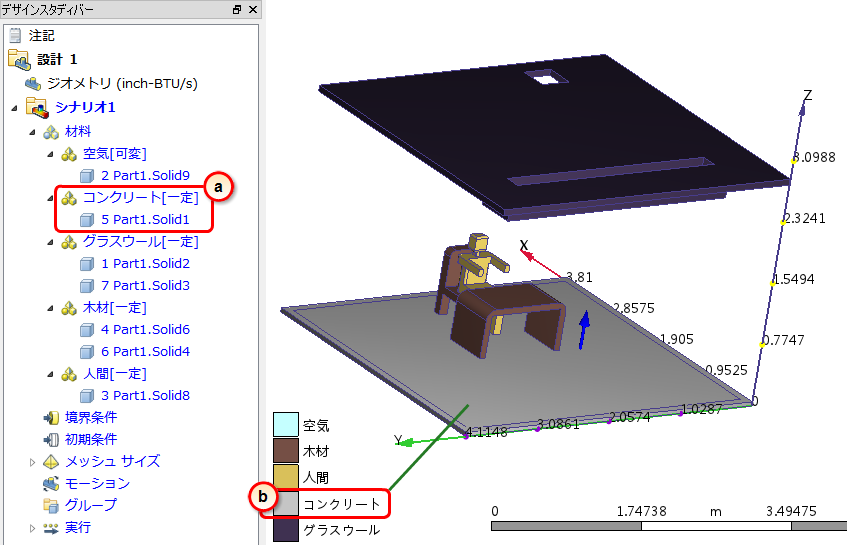

5. コンクリートの材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを確認します。

   1. デザイン スタディ バーで、[コンクリート]の部品に対する材料割り当てを確認します。

   2. 床部品の色が、凡例の[コンクリート]の色に対応している必要があります。



お疲れ様です。すべての材料が割り当てられました。ここで、作業を保存することをお勧めします。ユーザ インタフェースの左上隅にあるツールバーの[保存]をクリックします。

次の手順では、境界条件を割り当てます。
