放熱: 変圧器

この手順では、変圧器に放熱を適用します。

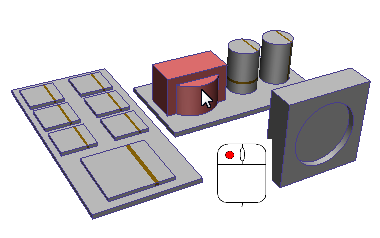

1. 変圧器をクリックして選択します。



2. [境界条件]状況依存パネルで[編集]をクリックします。



3. [種類]が[発熱量(部品単位)]で、[単位]が[W] (ワット)であることを確認します。

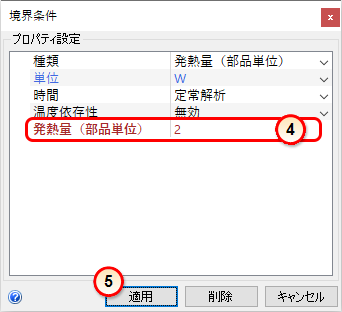

4. [発熱量(部品単位)]行に 2 と入力します。



5. [適用]をクリックします。

   次のような設定になっていることを確認します。

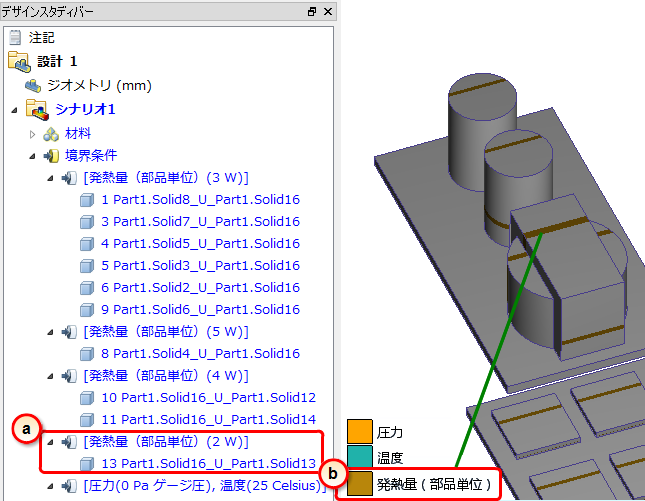

6. 境界条件が正しく適用されていることを確認するには、デザイン スタディ バーと変圧器の部品の色付きストライプを確認します。

   1. デザイン スタディ バーに、[発熱量(部品単位)]条件がリストされ、値が 2 W である必要があります。

   2. 凡例の[発熱量(部品単位)]に対応する色付きストライプが変圧器にある必要があります。



ここで、デザイン スタディ バーで境界条件を確認することをお勧めします。

次の手順に進む前に、作業内容を保存してください。クイック アクセス ツールバーの[保存]アイコンをクリックします。
