CADから起動

Autodesk® Inventor、SolidWorks、PTC® Creo、UGNX から起動するには、次のステップを実行します。

ステップ 1: CAD を起動し、モデルを開く

次のフォルダから Centrif-Pump アセンブリを開きます。

Users\Public\Public Documents\Autodesk\CFD 2020\Tutorials\<cad>\centrif-pump。

• <cad> は Inventor、SolidWorks、PTC Creo、または UGNX です。

ステップ 2: モデルを起動する

コマンドをクリックし、[アクティブ モデル]を起動します。

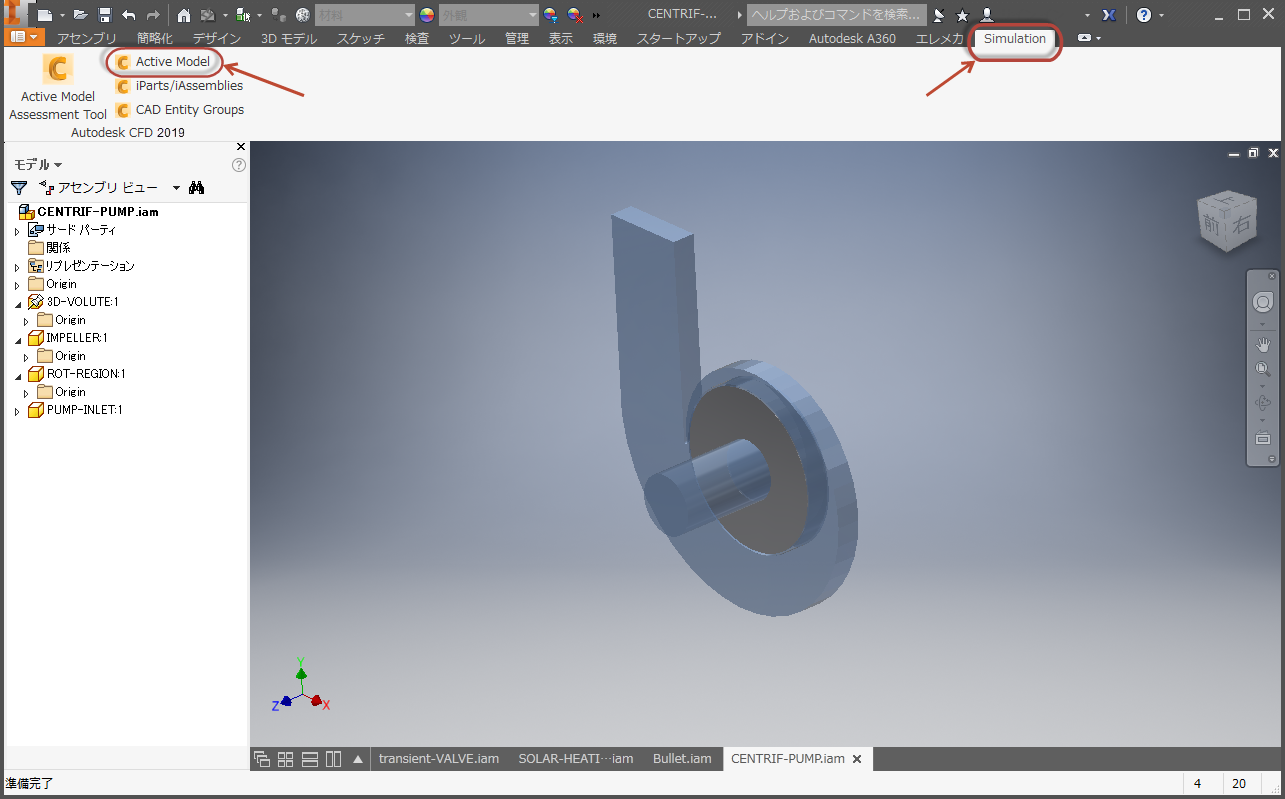

たとえば、Autodesk® Inventor から起動している場合は、[シミュレーション]と[アクティブ モデル] をクリックします。

ステップ 3: デザイン スタディを作成する

[デザイン スタディ マネージャ]ダイアログが開きます。このチュートリアルでは、[スタディ名]、[設計名]、[シナリオ名]、[スタディ パス]を既定のままにします。

[起動]をクリックします。

Autodesk® CFD が起動し、チュートリアル用にデザイン スタディが作成されます。
