ばね抵抗力を有する流体力による直線運動の割り当て
設定タブでモーションをクリックします：

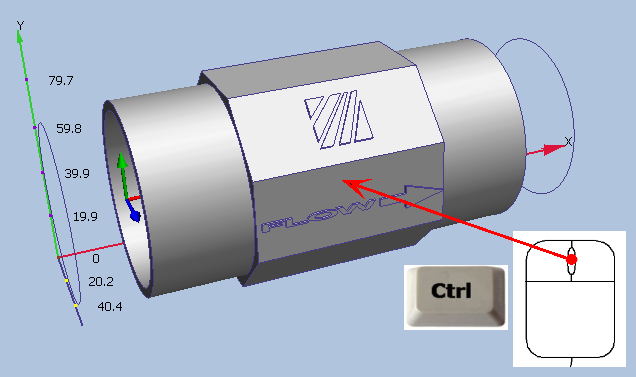

パイプ壁を非表示にします。

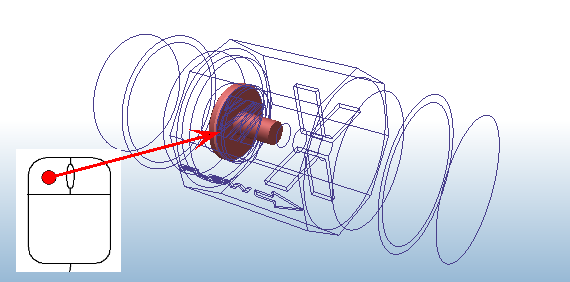

ポペット弁を選択します。
モーションクイック編集ダイアログを開くには、次のいずれかの方法を実行します。
- ツールバーで編集をクリックします：
- モーション状況依存パネルで編集をクリックします：

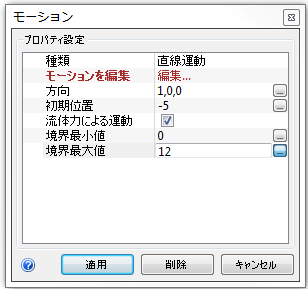

モーションタスクダイアログで、種類を直線運動に設定します
注: 方向ベクトルは「1,0,0」の値にする必要があります。
[初期位置]: キーボードで -5 と入力します([Enter]キーは押さないでください)。
Flow-Drivenをチェックします
[最小境界]: キーボードで 0 と入力します([Enter]キーは押さないでください)。
[最大境界]: キーボードで 12 と入力します([Enter]キーは押さないでください)。

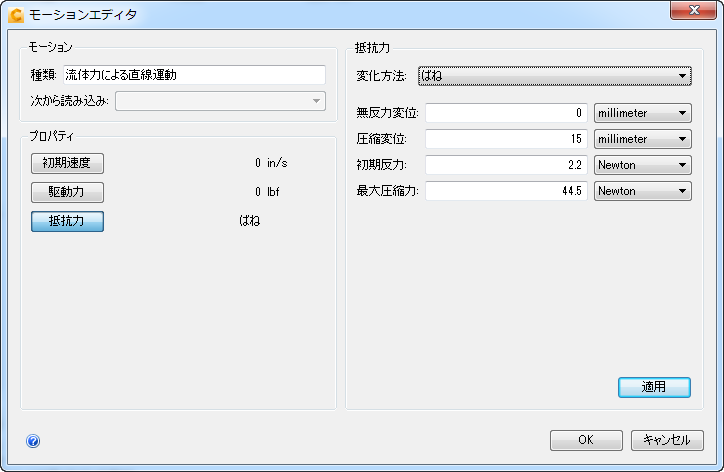

[編集]をクリックしてモーション エディタを開きます。
注: 抵抗性のあるばねのパラメータをモーション エディタで定義するには、次のように操作します。
[抵抗力]ボタンをクリックします。
[変化方法] = [ばね]
[無反力変位] = 0 mm
[圧縮変位] = 15 mm
[初期反力] = 2.2 Newton
[最大圧縮力] = 44.5 Newton
適用をクリックします。
OKをクリックします。
[モーション]クイック編集ダイアログで[適用]をクリックします。
