境界条件: 還気

前のステップでは給気側の条件を定義しました。このステップでは還気を定義します。これは実はかなり単純です。これは、ゲージ圧の条件を用いて還気ダクトへの排気を表すためです。

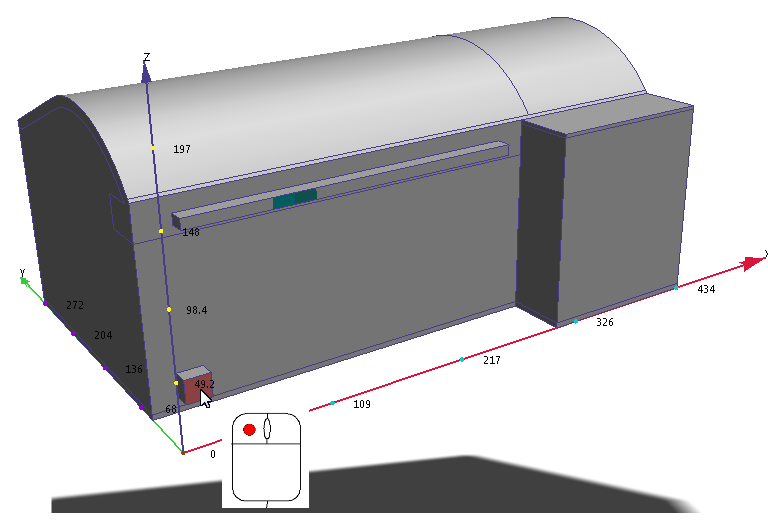

1. 還気サーフェスをクリックします。

2. 境界条件状況依存パネルで編集をクリックします：

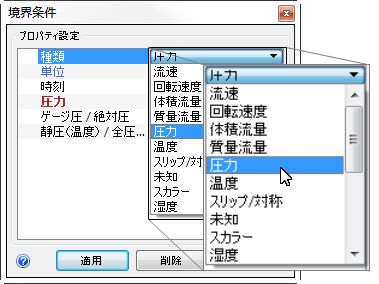

3. [種類]行で[圧力]を選択します。

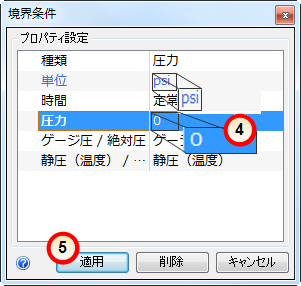

4. [単位]は Psi、[圧力]の値は 0 のままにします。

5. 適用をクリックします。

注: これで、静的ゲージ圧 0 を定義し、還気ダクトへの排気をシミュレートしたことになります。

次のような設定になっていることを確認します。

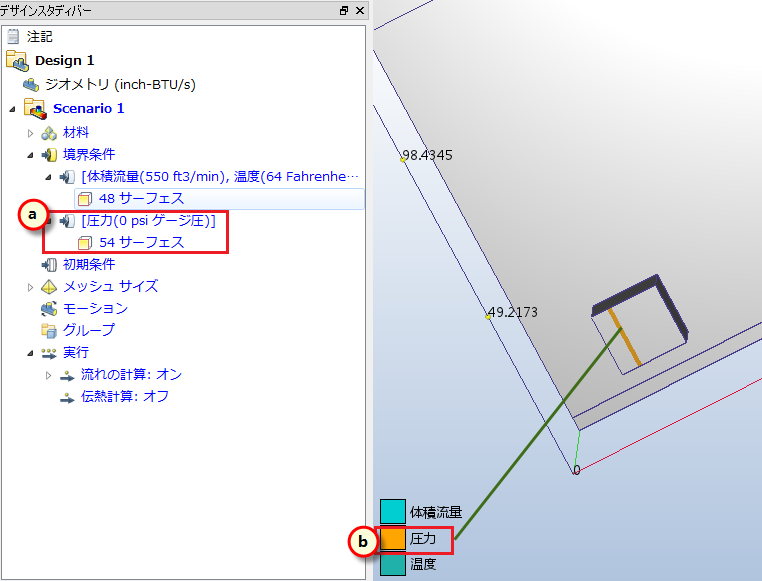

6. 境界条件が還気に正しく適用されていることを確認するには、デザインスタディバーと還気サーフェスの色付きのストライプを確認します。
